Vakuumsugning er en kerneløsning til "fleksibel greb" i industriel automation med fire kernefordele: ikke-skadende greb, tilpasningsevne til multimateriale/uregelmæssige emner, ren og miljøbeskyttelse og fleksibel drift. Den kan tilpasses til forskellige industrikarakteristika for emner (tynd/tyk, præcision/grov, sanitær/standard).
Basic Uden Låsering Vakuumsugekopper ZP
Kina-fremstillede Basic Uden Låsering Vakuumsugekopper ZP har betydelige fordele og salgsargumenter: For det første tilbyder de høj omkostningseffektivitet. Ved at udnytte et modent produktionsgrundlag kontrollerer de effektivt omkostningerne, samtidig med at de sikrer produktets ydeevne, og derved reducerer indkøbsomkostningerne for kunderne; For det andet tilbyder de forskellige produktkategorier med flere specifikationer og modeller; For det tredje er deres teknologi moden. Ved at bruge førsteklasses materialer som silikone og avanceret vakuumtrykholdende teknologi sikrer de stærk vedhæftning og stabilitet, hvilket garanterer sikker materialehåndtering; For det fjerde er deres forsyningskæde stabil, understøttet af en robust indenlandsk industriel kæde og stærk produktionskapacitet for at sikre rettidig levering. Disse fordele gør indenlandsk producerede vakuumsugekopper yderst konkurrencedygtige inden for industriel automatisering.
Klik og start markeringen
》Vend tilbage til produktinformation
Basic Uden Lås Ring Pad ZP Tool
ZP Series Pad Unit
ZPT-serien med adapter-vakuumpuder
ZPT-serien med buffervakuumpuder
ZPR-serien med adapter-vakuumpuder
ZPR-serien med buffervakuumpuder
ZPY-serien med adapter-vakuumpuder
ZPY-serien med buffervakuumpuder
Beskrivelse
Sådan bestiller du
Specifikationer / Materiale
Ansøgninger
Ressource
Hvad er Basic Uden Låsering Vakuum Sugekopper ZP?
Definition & funktion
• Vakuum gribeværktøj:Skaber en tætning med emnets overflade for at muliggøre løft og positionering
• Fleksibel anvendelse:Velegnet til glatte, flade eller let buede overflader
• Automationssupport:Anvendes i robotarme, transportører og håndteringssystemer
Strukturelle egenskaber
• Fremstillet af holdbare elastomerer som silikone eller polyurethan
• Letvægtsdesign for reduceret belastning af robotsystemer
• Fås i flere diametre og former til forskellige applikationer
Kerne fordele
Fleksibel og nem installation
• Ingen låseringstruktur forenkler montering og udskiftning
• Reducerer installationstid og vedligeholdelsesindsats
Pålidelig tætningsydelse
• Sikrer stabilt vakuumgreb på glatte og ikke-porøse overflader
• Opretholder ensartet sugning under højhastighedsoperationer
Omkostningseffektiv løsning
• Enkel struktur sænker produktions- og udskiftningsomkostningerne
• Ideel til anvendelse i stor skala eller højcyklus
Holdbar og slidstærk
• Materialer af høj kvalitet giver lang levetid
• Modstandsdygtig over for slid og gentagen brug
Bred kompatibilitet
• Kompatibel med forskellige vakuumgeneratorer og monteringssystemer
• Velegnet til flere industrielle miljøer
Tilpasning og produktionsproces
Tilpasningsmuligheder
For at imødekomme forskellige industrielle automatiseringskrav kan Basic Without Lock Ring Vakuum Sugekopper ZP tilpasses fuldt ud fra materialevalg til strukturelt design:
• Materialevalg
o Silikone (SI): Højtemperaturbestandighed, ideel til elektronik og rene miljøer
o Polyurethan (PU): Fremragende slidstyrke til højcyklusoperationer
o NBR: Omkostningseffektiv løsning til generelle industrielle applikationer
o Valgfri antistatiske eller fødevaregodkendte materialer til specialiserede industrier
• Størrelse & Geometri
o Bredt udvalg af diametre, der matcher forskellige belastningskapaciteter
o Flade eller svage bælgstrukturer til forskellige overfladeforhold
• Hårdhed og elasticitet (Shore A)
o Blødere materialer til sarte eller skrøbelige produkter
o Hårdere forbindelser til håndtering af tunge eller høje hastigheder
o Optimeret balance mellem fleksibilitet og holdbarhed
• Montering og grænsefladekompatibilitet
o Tilpasning til forskellige holdere og vakuumsystemer
o Matchende gevindstørrelse og forbindelsestype (metrisk, BSP, NPT)
o Integration med forskellige monteringselementer eller adaptere
• Anvendelsesspecifikt design
o Skridsikre overflademønstre for bedre greb
o Olie- eller kemikaliebestandige materialer til barske miljøer
o Tilpasning af ydeevne ved høj eller lav temperatur

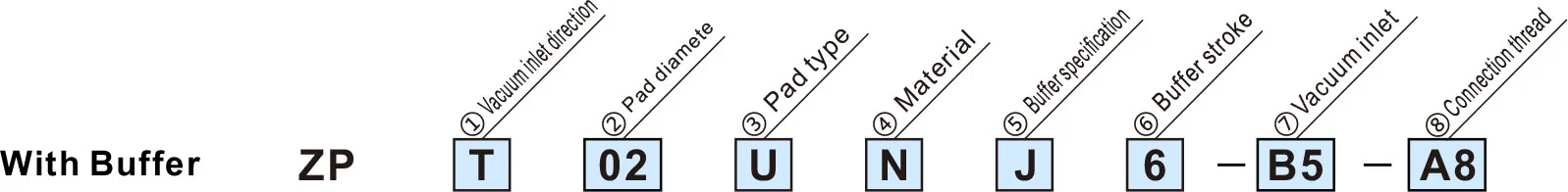

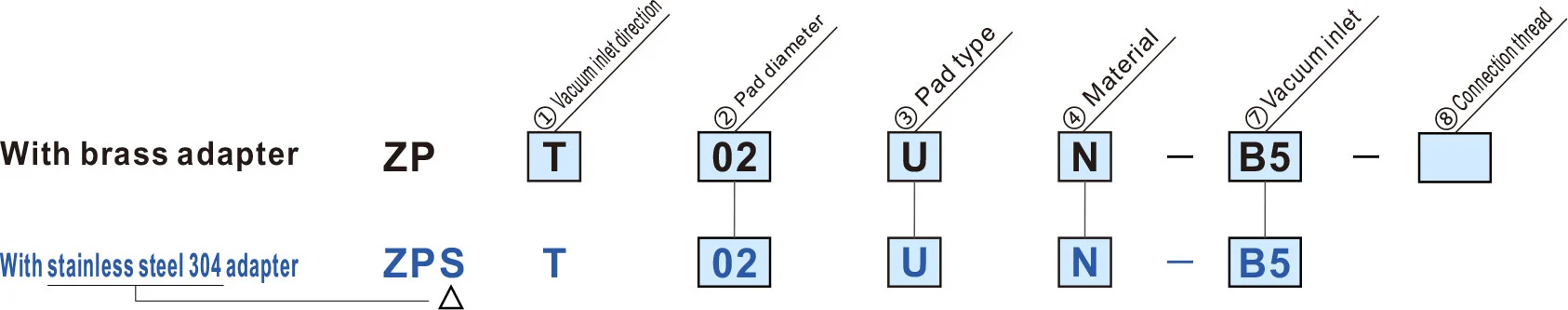

Sådan bestiller du
|
③ Pudetype
② Pudediameter (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Flad Type/Oval Type | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Bælgetype | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tynd flad type | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Tynd flad type med ribben | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiale | |
| N | NBR |
| S | Silikonegummi |
| U | Urethan gummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikonegummi |
Blå symbol er tilpassede modeller
| Adapter monteringsmål | |
| Hvis en adapter skal laves af kunden, designes adapteren med de mål, der er vist til højre. |
|
| ① Vakuumindløbsretning | ⑦ Vakuumindtag | ⑧ Tilslutningsgevind | |||||||
| T | Lodret |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | Lateral |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Pads diameter type (mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3,5x7 | 4x10 | ||
| U | Flad Type/Oval Type | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Bælgetype | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tynd flad type | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Tynd flad type med ribben | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiale | |
| N | NBR |
| S | Silikonegummi |
| U | Urethan gummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikonegummi |
Blå symbol er tilpassede modeller.
| ⑧ Tilslutningsgevind | ||
| Lille tråd | A5 | M5 x 0,8 |
| A6 | M6 x 1,0 | |
| Huntråd | B4 | M4 x 0,7 |
| B5 | M5 x 0,8 | |
| ⑦ Vakuumindtag | |||
| Lille tråd | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Huntråd | B4 | M4 x 0,7 | |
| B5 | M5 x 0,8 | ||
| Ba rb-beslag | U4 | Til ø4 bløde slanger | M-5AU-4 |
| N4 | Til ø4 nylonrør | M-5AN-4 | |
| U6 | Til ø6 bløde slanger | M-5AU-6 | |
| N6 | Til ø6 nylonrør | M-5AN-6 | |
| Et-touch-tilpasning | 04 | ø4 | |
| 06 | ø6 | ||
| ① Vakuumindløbsretning | ⑦ Vakuumindtag | |||||||||
| T | Lodret |
|
B3B5U4N4U6N60406 |
|||||||
| R | Lateral |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|
③ Pudetype
② Pudediameter (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Flad Type/Oval Type | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Bælgetype | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tynd flad type | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Tynd flad type med ribben | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiale | |
| N | NBR |
| S | Silikonegummi |
| U | Urethan gummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikonegummi |
Blå symbol er tilpassede modeller.
| ⑤ Bufferspecifikation | |
| J | Roterende |
| K | Ikke-roterende |
| JN | Roterende (Uden bufferplade) |
| KN | Ikke-roterende (Uden bufferplade) |
| ⑥ Bufferslag | |
| 6 | 6 mm |
| 10 | 10 mm |
| 15 | 15 mm |
| 25 | 25 mm |
| ⑦ Vakuumindtag | |||
| Lille tråd | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Huntråd | B3 | M3 x 0,5 | |
| B5 | M5 x 0,8 | ||
| Modhagebeslag | U4 | Til ø4 bløde slanger | M-5AU-4 |
| N4 | Til ø4 nylonrør | M-5AN-4 | |
| U6 | Til ø6 bløde slanger | M-5AU-6 | |
| N6 | Til ø6 nylonrør | M-5AN-6 | |
| Et-touch-tilpasning | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Tilslutningsgevind | |
| A8 | M8 x 1,0 |
Specifikationer
| Låsering/ Pad type | Pads diameter/mål | Anvendelse | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Uden låsering | Flad Type (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Til emner med flade og udeforme overflader |
| Oval type (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Til arbejdsemner med begrænsninger på adsorptionsoverfladen | |
| Tynd flad type (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Til bløde emner såsom tynde plader eller vinyl. Rynkning eller deformation under adsorption kan reduceres. | |
| Tynd flad type med ribben (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Til bløde emner såsom tynde plader eller vinyl. Arbejdsemner kan fjernes nemt takket være ribbenene |
|
| Bælgetype (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Til brug, hvor der ikke er plads til en buffer eller til arbejdsemner med skrå overflader | |
| Med låsering | Flad Type (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Til emner med flade og udeforme overflader |
| Flad Type med ribben (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Til emner, der let deformeres. Arbejdsemner kan nemt fjernes takket være ribberne | |
| Bælgetype (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Til brug, hvor der ikke er plads til en buffer eller til arbejdsemner med skrå overflader | |
| Dyb Type (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Til emner med buede overflader eller til sfæriske emner | |
Pudemateriale og egenskaber
⚪: Lille eller ingen indflydelse △: Kan bruges afhængigt af forhold X: Ikke egnet
|
Materiale
Karakteristika
|
Symbol | Durometer HS (±5°) |
Farve af gummi |
Drift temperatur område (°C) |
Olie modstand benzin |
Olie modstand benzol |
Grundlag modstand |
Syre modstand |
Vejrevne | Ozon modstand |
Afslidning modstand |
Vandtæt | Opløsningsmiddel modstand (benzen, toluen) |
Anvendelse |
| NBR | N | 50 | Sort | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdragelse af almindeligt arbejde, Bølgepap, Finerplade, Jernplade m.fl |
| Silikonegummi | S | 45 ~ 50 | Hvid | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, Fjernelse fra trykstøbning, Tyndt arbejde, Foodprocessor |
| Urethan gummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepap, Jernplade, Finerplade |
| FKM | F | 60 | Sort | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemisk arbejde |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbejde med halvledere (statisk elektricitetsmodstand) | |
| Ledende silikonegummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektricitet) |
Ovenstående tabel dækker kun generelle karakteristika for emnet gummimateriale. Blå symbol er tilpassede modeller.
Anvendelsesoversigt for pneumatiske komponenter (vakuum sugekop) i forskellige industrielle områder
I. Kernestyrker
II. Udvinding af applikationer efter industri
A. Medicin og medicinsk industri
A.1：Kernekrav:Ren og forureningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebyggelse af krydskontaminering
A.2 Nøglescenarier:
1. Farmaceutisk emballage: medicinflaske / farmaceutisk plade / infusionspose afhentning (fødevarekvalitets silikone sugekop, ingen partikeludskillelse)
2. Montering af medicinsk udstyr: kirurgiske instrumenter/medicinske katetre/stykker af protesehåndtering (justerbart undertryk, deformationsbeskyttelse)
3. Biologisk laboratorium: petriskål/centrifugerør/reagenskortoverførsel (kemisk resistent, sterilt kompatibel)
B. Elektronik- og halvlederindustrien
B.1 Kernekrav:antistatisk (10⁶-10¹¹Ω), præcisionspositionering (fejl ≤0,01 mm), ridsemodstand
B.2 Nøglescenarier:
1. Chip/halvleder: waferhåndtering, chipemballage (porøs keramik/antistatisk silikone sugekop, ensartet undertryk for at forhindre brud)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 modstande) overflademonteret (tynde silikone/gel/mikro sugekopper for at forhindre rynker/rivning)
3. Skærm: LCD/OLED-panel, berøringsglasgreb (højt gennemsigtigt materiale, ingen pletter og ridser)
C. Automobil- og bildeleindustrien
C.1 Kernekrav:stort sug (enkelt sugeskive ≥500N), multispecifikationstilpasning (metal/plastik/glas), skridsikker
C.2 Nøglescenarier:
4. Kropsfremstilling: Stålplade/dørkarmhåndteringssvejsning (gummi-/multisugekopper med stor diameter, skridsikker tekstur)
5. Glas / Interiør: Forrudemontering, lædersædeoverfladeoverførsel (temperaturbestandig silikone / svampe sugekopper, beskyttelse mod deformation)
6. Dele: motorcylinderhus / gearkassehusgreb (vakuum + mekanisk lås, anti-fald)
D. Fødevare- og emballageindustrien
D.1 Kernekrav:Fødevaregodkendt materiale (FDA-certificeret), let at rengøre, knusningsbestandigt
D.2 Nøglescenarier:
1. Håndtering af fødevarer: bagværk / frisk kød / frugtsortering (lavsugende svampesugekop, lugtfri og nem at vaske)
2. Emballageautomatisering: åbning af emballagepose, steril kartonstøbning (statisk eliminering/ flerpunktssugning, velegnet til tynd/hård emballage)
E. Logistik- og lagerbranchen
E.1 Kernekrav:effektiv tilpasning (flere specifikationer af varer), stabilt tryk, anti-fald
E.2 Nøglescenarier:
1. Kartonhåndtering: e-handel kartonsortering (justerbart sugesystem, vakuumtryk)
2. Plade/rulle: Træplade/plastfilmrulleoverførsel (lang strimmel/ringformet sugekop, ensartet adsorption for at forhindre forskydning)
F. Ny energi og specialindustrier
F.1 Ny energi (lithium batteri/pv):
1. Lithium batteriplade (anti-statisk porøs sugekop, anti-støv), fotovoltaisk glas (stor sugekop i silikone, ingen ridse)
F.2 Tryk og papir
1. Indfangning af papir/tryksager (absorberende papirmateriale, let undertryk for at forhindre rivning og blækforurening)
III. Sammenfatning af kernetilpasningslogik
| Arbejdsemnets egenskaber | Pipette tilpasningsprogram | Tilsvarende branchescenarier |
| Tynd / skrøbelig / præcision | Silikone/keramisk materiale, mikroundertryk, mikrosugemundstykke | Elektroniske halvledere, lægemidler |
| Tunge ting / Stor størrelse | Gummimateriale, sugekop med stor diameter, multi-sugekoparray | Biler, logistikpaneler |
| Sundhed/Forebyggelse af forurening | Fødevare-/medicinsk silikone, let at rengøre struktur | Medicin, mad |
| Bløde/uregelmæssige overflader | Svampmateriale, deformerbar sugekop | Bilinteriør, mad |
| Antistatiske krav | Antistatisk silikone, ionvindstøttet | elektronisk halvleder |
