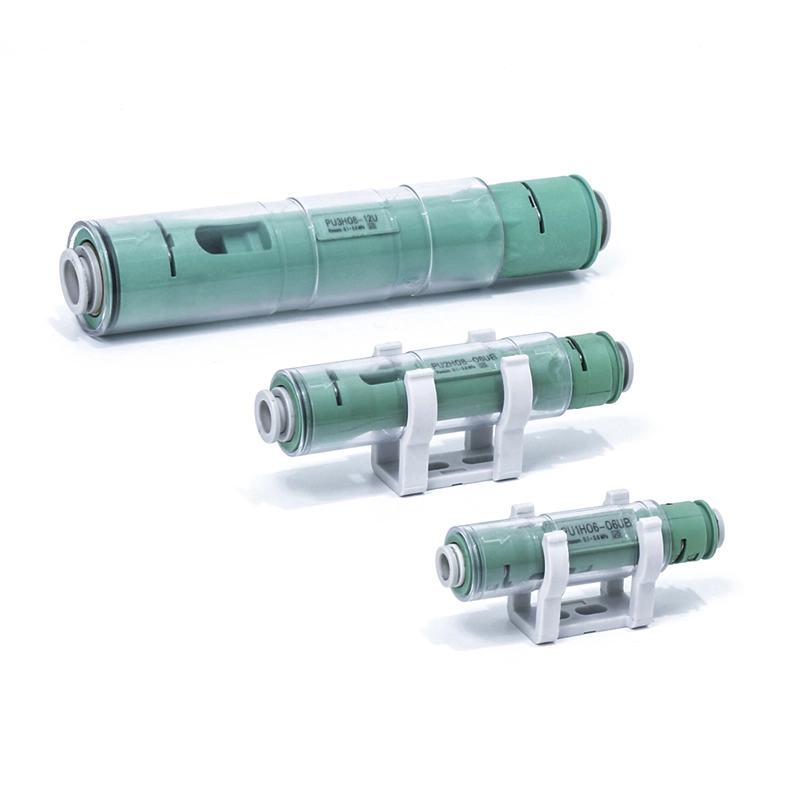

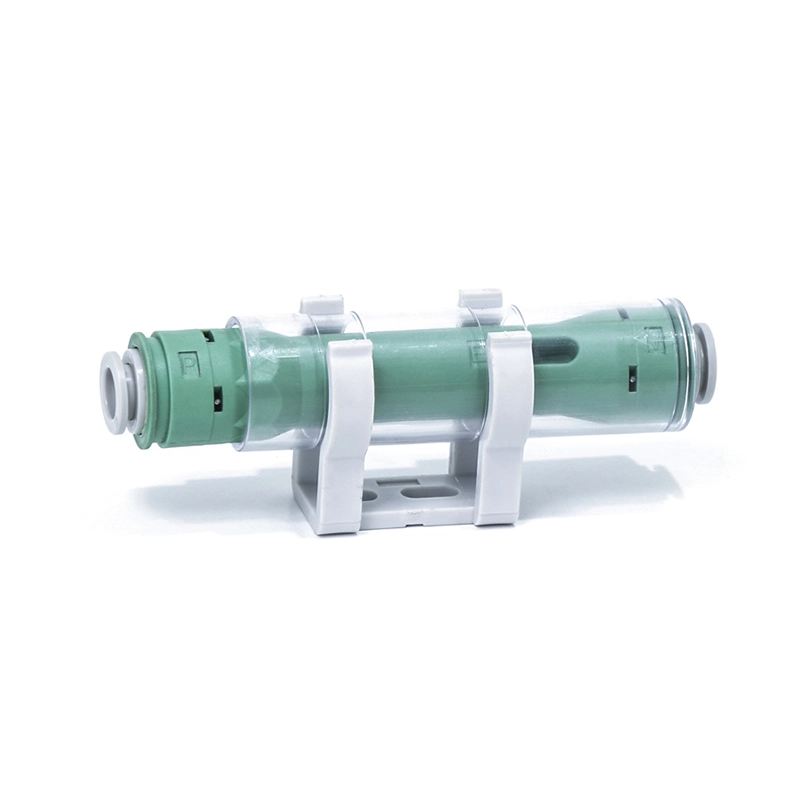

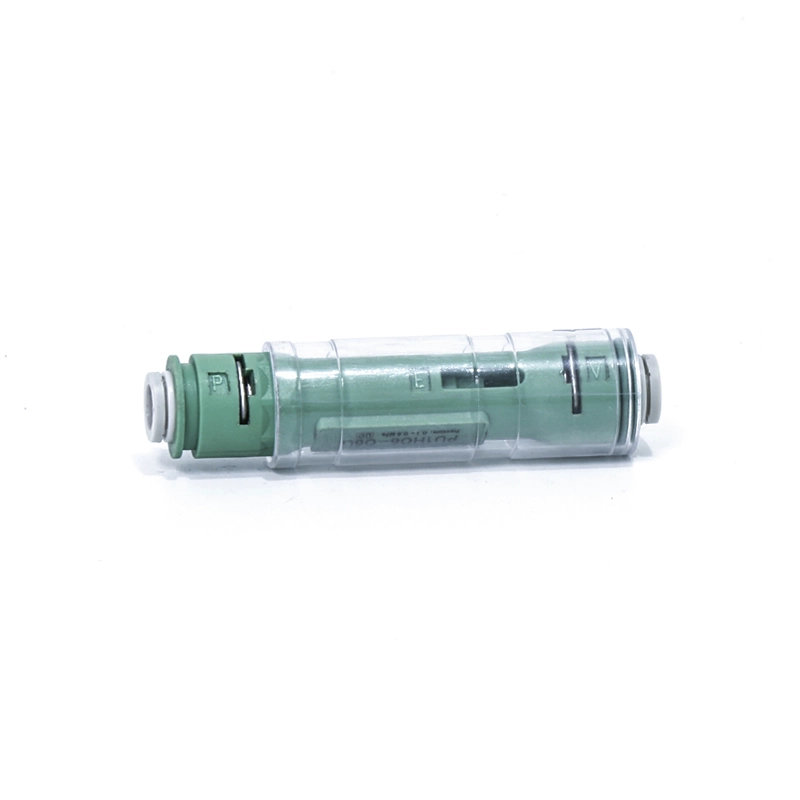

In-line Type Vakuum Vakuum Generatorer PU

Commaelecs PU-serie lineære flertrins vakuumgeneratorer er specielt designet til automatiseret håndtering og pick-and-place-applikationer. Med et kompakt, let og oliefrit design leverer disse enheder stabile vakuumniveauer, mens de kører stille. Vi tilbyder tilpassede modeller, vakuumspecifikationer og tilslutningsmuligheder; kontakt os venligst for at afgive en ordre.
Klik og start markeringen
》Vend tilbage til produktinformation

In-line Type Vakuum Vakuum Generatorer PU

PU Series Linear Multi-Stage Vacuum

PU-serien lineær flertrinsstøvsuger

Beskrivelse
Sådan bestiller du
Specifikationer / Materiale
Ansøgninger
Ressource

PU-seriens lineære flertrinsvakuumgenerator er en kompakt, luftdrevet vakuumløsning designet til automatiseret håndtering, pick-and-place og overførselsapplikationer på tværs af både industrielle og rene omgivelser. Den er bygget op omkring et flerdyseejektorprincip og genererer pålideligt vakuum ved kun at bruge oliefri trykluft - ingen elektricitet, ingen bevægelige mekaniske dele i vakuumbanen og ingen risiko for olieforurening. Dette gør det til et ideelt valg for producenter, der har brug for sikker, støjsvag og energieffektiv vakuumgenerering i rum, hvor traditionelle pumper er for omfangsrige eller for dyre til at fungere kontinuerligt.


Hvad er PU-serien?

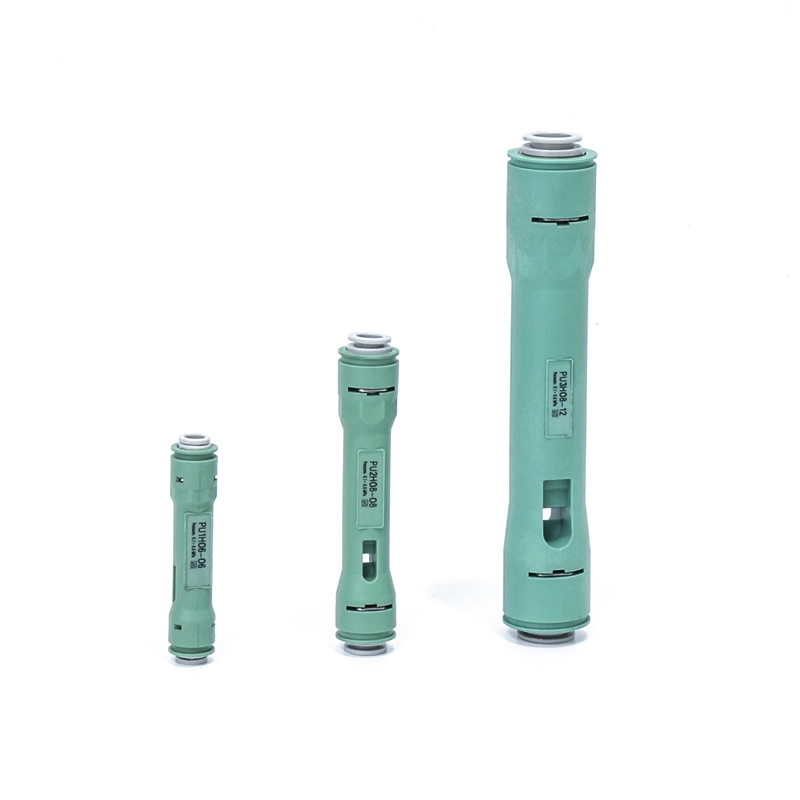

Hvad er PU-serien helt præcist? Det er en familie af lineære flertrins vakuumgeneratorer, der fås i tre kropsstørrelser - PU1, PU2 og PU3 - der dækker et bredt sugeflowområde fra ca. 10 l/min op til 171 l/min. Inden for hver størrelse tilbydes fire vakuumkarakteristiske varianter: B-type ultra-lavtryks-modellen (kun PU1), H-type højvakuum-modellen, L-type high-throughput-modellen og M-type lavtryksmodel. Denne fleksible matrix lader ingeniører matche generatoren præcist til emnet - uanset om det er et porøst, åndbart materiale, der har brug for høj flow, eller en tæt, lækagetæt del, der har brug for et dybt vakuumniveau. Hver enhed er specificeret gennem en klar bestillingskode, der dækker sugestrøm, vakuumkarakteristik, forsynings-/vakuum-/udstødningsportstørrelser og et valgfrit monteringsbeslag.


Nøglefunktioner og designfordele

PU-serien udmærker sig ved flere praktiske designfordele:

Kompakt og let— lille fodaftryk og nem installation på værktøjer, armaturer og robot-effektorer.

Energibesparelse— et sekundært vakuumrør genvinder og genbruger en del af drivenergien, hvilket reducerer luftforbruget med 40-50 % sammenlignet med en enkelttrinsgenerator med samme specifikation.

Lav støj— en konfigurerbar lyddæmper er monteret som standard, der sænker udstødningsstøjen et godt stykke under støjen fra traditionelle lineære generatorer.

Hurtig til service— luftindtaget og vakuumindtaget bruger snap-fit ​​quick-connect fittings, så enheden kan skilles ad på få sekunder for hurtig rengøring eller slangeskift.

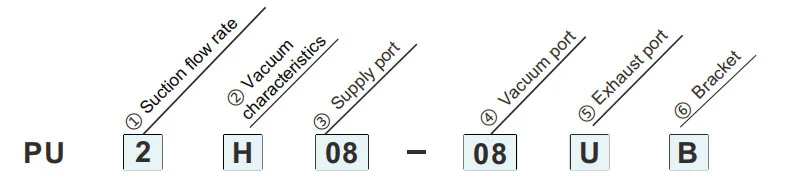

Sådan bestiller du

In-line Type Vacuum Vacuum Generators PU

  • Kompakt i størrelse, let og nem at installere.
  • Det sekundære vakuumrør reducerer energiforbruget med 40-50 % sammenlignet med en et-trins vakuumgenerator med samme specifikationer.
  • Udstyret med en konfigurerbar lyddæmper producerer den lavere støjniveauer sammenlignet med traditionelle lineære generatorer.
  • Gasindtaget og vakuumindtaget har snap-fit ​​forbindelser, der muliggør hurtig adskillelse og letter rengøring.

In-line Type Vacuum Vacuum Generators PU

① Sugestrømningshastighed
1 10-19 l/min
2 40-44 l/min
3 158-171 l/min
④ vakuumport PU1 PU2 PU3
04 ø4
06 ø6
08 ø8
10 ø10
12 ø12
② Vakuumegenskaber
B* Ultra-lavtrykstype
H Højvakuum type
L Type med høj kapacitet
M Lavtrykstype
⑤ Udstødningsport
Nul port udstødning
U med et lyddæmperrør
③ Forsyningsport PU1 PU2 PU3
04 ø4
06 ø6
08 ø8

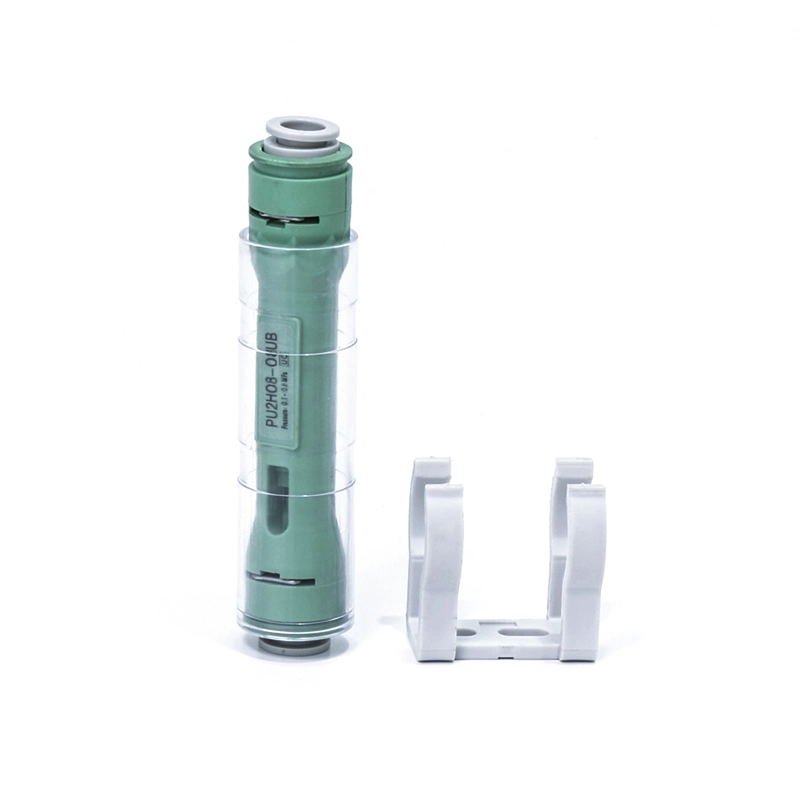

⑥ Beslag
Nul Uden beslag
B Med beslag

Specifikationer

Punkt
model
PU1 PU2 PU3
B H L M H L M H L M
Dysediameter (mm) 0.6 0.4 0.3 0.6 0.8 0.7 0.9 1.5 1.3 1.9
Væsker Oliefri trykluft
Driftstemperaturområde (℃) 0~60 (Ingen isdannelse)
Driftstrykområde (MPa) 0,1~0,6
Nominel tryk (MPa) 0.2 0.5 0.6 0.45 0.5 0.5 0.35 0.5 0.5 0.35
Opnå vakuumniveau (kPa) -83 -90 -75 -84 -93 -75 -90 -93 -75 -90
Sugeflowhastighed (L/min) 10 14 13.6 19 41.8 44 40 162 171 158
Luftforbrug (L/min) 10.1 8.8 7.2 16.2 34.8 21 38.4 131 97 142


Anvendelse

PU-serien passer til et bredt sæt af brugsscenarier

• Elektronik og halvledere — oliefri drift og en rensbar snap-fit ​​design passer til håndtering af PCB'er, wafers og sarte komponenter uden forurening.

• Emballage og mad — den støjsvage lyddæmper og den hurtige adskillelse af kroppen understøtter hygiejnisk pluk-og-placering af poser, kartoner og bakker; enhederne rengøres med trykluft, en blød børste eller et ultralydsbad.

• Metalplader, glas og træbearbejdning — PU2- og PU3-modellerne med højere flow flytter paneler og brædder pålideligt på skære- og sorteringslinjer.

• Robotik og automatiseret samling — det kompakte fodaftryk lader flere generatorer monteres direkte på en griber, der hver serverer en sugekop til uafhængig, zoneinddelt kontrol.

• Laboratorie, medicin og farma - team værdsætter kontamineringsfri, elektricitetsfri drift og nem vedligeholdelse for følsom håndtering.

Fordi den kører på butiksluft alene, er PU-serien også et pålideligt valg til bærbare armaturer og manuelle arbejdsstationer.


📄
