Vedligeholdelse af vakuumpuder: En praktisk plejevejledning for nybegyndere til vakuumhåndtering

Da jeg startede i pneumatik, fortalte min vejleder mig noget, som jeg ikke fuldt ud satte pris på før år senere: "En sugekop bliver ikke slidt af sig selv. Den bliver bare forsømt, indtil den svigter."

De fleste af de mislykkedevakuum puderJeg har set på butiksgulve, at de ikke blev slået til underkastelse af hårdt arbejde - de blev ignoreret til pensionering. Denne vejledning er skrevet til ingeniører og teknikere, der er nye inden for vakuumhåndtering og ønsker at holde deres sugekopper kørende længere med mindre drama.

Kend advarselsskiltene først

Før du opbygger en vedligeholdelsesrutine, skal du erkende, når noget er slukket. Alt for mange mennesker venter, indtil puden taber et emne, før de undersøger det. Inden da er det for sent.

Hold øje med disse seks signaler:

• Cyklustiden kryber opad
• Lejlighedsvis grebsfejl eller glidning
• Tætningslæben ser blank eller olieagtig ud
• Synlige revner eller forvrængning på læben
• Arbejdsemner begynder at vise mærker efter håndtering
• Vakuummåleren viser mere end 10 % under den værdi, der blev registreret ved første idriftsættelse

Enhver af disse er nok til at stoppe og undersøge. Vent ikke på den tabte del for at gøre din dag.

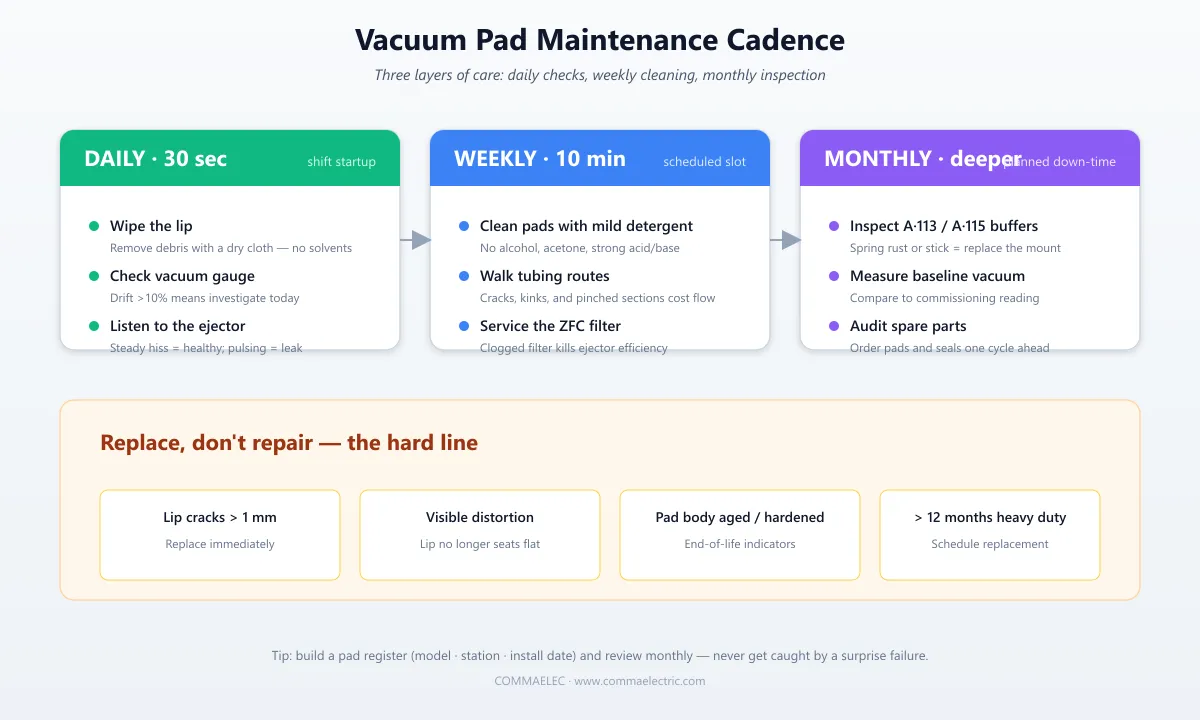

Dagligt: ​​30 sekunder er nok

Vedligeholdelse er ikke et stort projekt.De vigtigste ting tager mindre end et minut.

Se på læben før opstart.Affald fra det forrige skift - emballagerester, papirstøv, oliefilm, spåner - ødelægger forseglingen. Tør af med en ren, tør klud. Spring opløsningsmidlerne over; tør klud er rigeligt.

Kig på vakuummålerene. De fleste opsætninger har en måler nær ejektoren. Bemærk aflæsningen, når systemet er ny idriftsat. Sammenlign dagligt. Op til 5 % drift er normal støj. Mere end 10% betyder, at noget har ændret sig.

Lyt til udkastetr.En sund vakuumgenerator har et konstant sus. Hvis det bliver højere, sløvere eller begynder at pulsere, har du sandsynligvis en lækage et sted eller et tilstoppet filter.

Disse tre kontroller tager tilsammen omkring 30 sekunder og tæller som et dagligt helbredstjek for hele vakuumkredsløbet.

Ugentligt: ​​10 minutter er rigeligt

Bloker en fast plads en gang om ugen og kør denne liste igennem.

Rengør puderne. Vask med varmt vand og et mildt neutralt rengøringsmiddel.Undgå alkohol, acetone, stærke syrer og stærke baser - disse nedbryder NBR, silikone, polyurethan og de fleste elastomerer på molekylært niveau. NBR kvælder i nogle opløsningsmidler; silikone bliver skørt i stærk syre.

Lufttør naturligt eller brug en lavtryksluftpistol.Undlad at sprænge en højtryksluftpistol på tæt hold - du vil deformere tætningslæben.

Gå slangeruten.Se efter revner, hærdning, knæk eller klemte sektioner. Sammenklemte rør er en af ​​de mest almindelige tavse fejl i pneumatiske systemer: rør, der bliver fanget under kabelbakker eller presset af bevægelige akser, udvikler langsomt et "håndvægt"-tværsnit indeni, og flowtab kan overstige 30%.

Rengør eller vedligehold vakuumfilteret.COMMAELEC's ZFC-serie vakuumfiltre og HFL inline-filtre har en gennemsigtig skål. Når det misfarves, skal du servicere det. Filteret er i bund og grund vakuumsystemets lunge - når det bliver kvalt, arbejder ejektoren hårdere, trækker mere energi og dør yngre.

Månedligt: ​​Lidt mere grundigt

Månedlige kontroller går et niveau dybere.

Efterse fjederbelastede beslag.COMMAELEC's A·113 indvendig fjeder og A·115 ekstern fjeder buffer mounts fungerer som støddæmpere mellem robotten og puden. Hvis du ser rust, klæbning eller en fjeder, der ikke vender tilbage efter kompression, skal du udskifte den. En defekt buffer lader stød bevæge sig lige ind i tætningslæben, og denne skade er irreversibel.

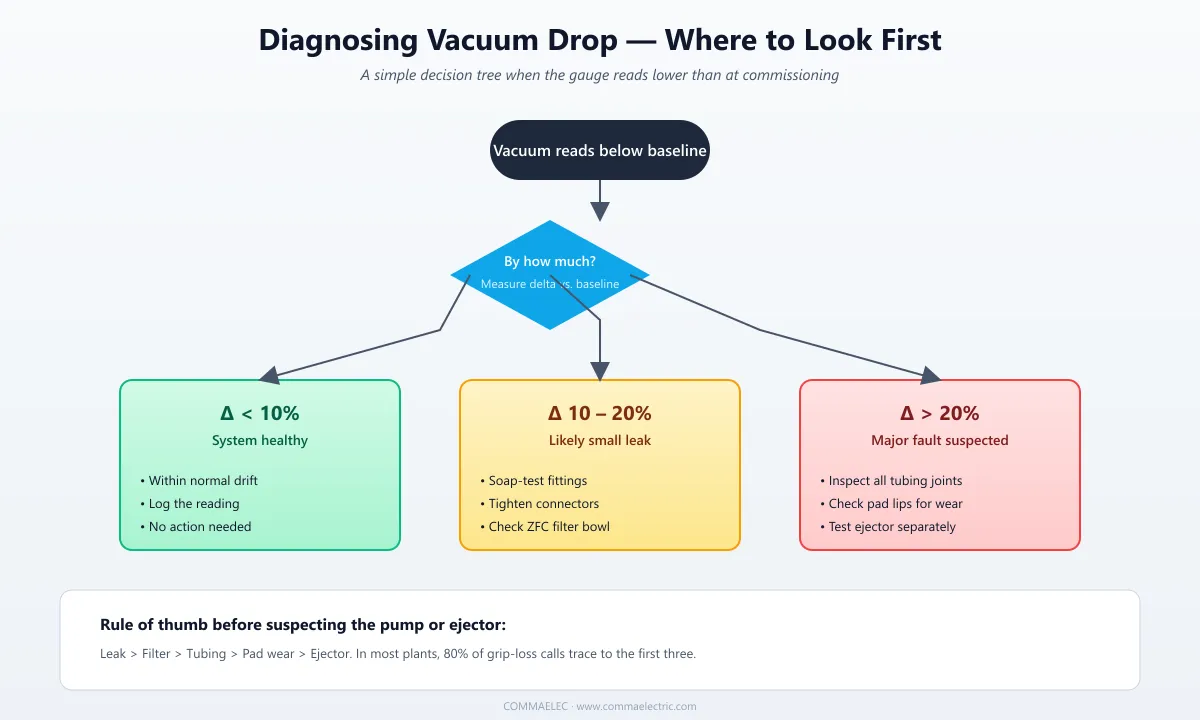

Mål vakuumniveauet.Frakobl sugekoppen fra emnet og aflæs vakuumet på ejektorsiden. Sammenlign med den basislinje, du registrerede ved ibrugtagning:

• Mindre end 10 % fald → system sundt
• 10–20 % fald → sandsynlig lille lækage; kontrollere beslag
• Mere end 20 % fald → inspicer slanger, fittings, læber og kontroller for slid

Revision af reservedele.Pad-kroppe holder typisk 6 til 12 måneder afhængigt af arbejdscyklus. Tætninger og O-ringe slides hurtigere. Lav et lagertjek en gang om måneden og bestil udskiftninger en måned før behov. Jeg har set produktionslinjer stoppe for en enkelt manglende O-ring - lad det ikke være dig.

Når du skal udskifte, ikke reparere

Nogle forhold betyder, at puden er færdig - prøv ikke at amme den sammen.

• Revner dybere end 1 mm i læben
• Synlig forvrængning; læben sidder ikke længere fladt
• Pudens krop er beskadiget, hærdet eller ældet
• Samme pude i brug i mere end 12 måneder under tungt arbejde

Fristelsen er at skubbe en pude gennem "et skift mere." Vakuumfejl er øjeblikkelige: i det øjeblik forseglingen går i stykker, falder delen. Ved, hvor linjen er, og kryds den ikke for at spare én udskiftningscyklus.

Tre vaner værd at bygge

Nogle sidste vaner, hvis du starter.

Før et register. Et simpelt regneark fungerer:pudemodel, station, installationsdato, udskiftningsdato. Gennemgå det månedligt, og du vil aldrig blive overrasket over en pludselig fejl.

Fotografer gamle puder, når du bytter dem.Nye teknikere kan ofte ikke se, om en brugt pude er beskadiget eller bare brugt. Et fotobibliotek opbygger din reference hurtigt.

Hold kontakten med din leverandør. COMMAELEChar lavet pneumatiske vakuumkomponenter i over et årti. Når du rammer en uvant situation, kan en erfaren applikationsingeniør spare dig for timers gætteri.

Vakuumpudedesign er ikke kompliceret, men at få lang levetid ud af en handler om små detaljer, der udføres konsekvent. Byg ovenstående ind i muskelhukommelsen, og dine puder vil overleve dem i bugten ved siden af.

Ofte stillede spørgsmål

Hvor ofte skal jeg udskifte en sugekop?

Hver 6. til 12. måned er et typisk interval. Højfrekvente cyklusser (mere end 10 pr. minut), forhøjede temperaturer og olieagtige miljøer forkorter alle levetiden.

Min pudes greb er svækket — svigter vakuumpumpen?

Ikke nødvendigvis. Tjek for lækager, tjek filteret, tjek slangen, og først derefter mistanke om pumpen. De fleste tab af greb går tilbage til de tre første.

Læben har olie på, som ikke vil vaskes af. Hvad nu?

Blødgør i cirka fem minutter i varmt vand med et neutralt rengøringsmiddel, og tør derefter forsigtigt af med en blød klud. For genstridige rester virker en lille mængde isopropylalkohol, men undgå skrappe opløsningsmidler.
