Vakuumsugning er en kerneløsning til "fleksibel greb" i industriel automation med fire kernefordele: ikke-skadende greb, tilpasningsevne til multimateriale/uregelmæssige emner, ren og miljøbeskyttelse og fleksibel drift. Den kan tilpasses til forskellige industrikarakteristika for emner (tynd/tyk, præcision/grov, sanitær/standard).
Bælge Vakuum sugekopper ZP2-MB

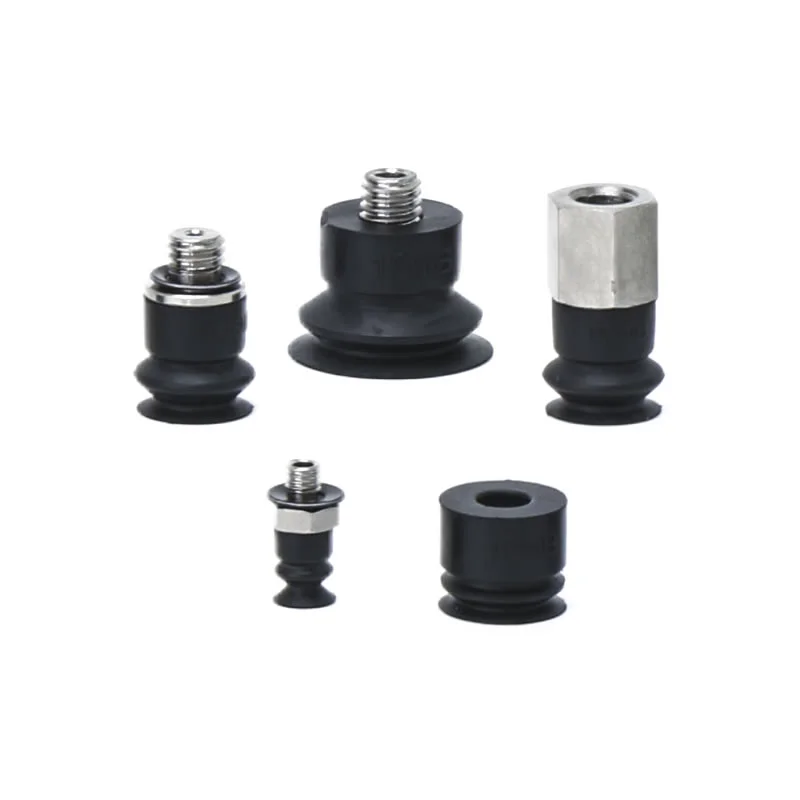

Som en førende producent i Kina tilbyder vores fabrik bælgevakuumsugekopperne ZP2-MB (diameter ø4–20 mm) specielt designet til vippede eller kugleformede emner. Vi leverer løsninger med en unik korrugeret (harmonika-stil) struktur, der muliggør indbygget dæmpningsfunktionalitet uden at kræve ekstra plads. Vi holder klar lager i NBR, silikone og antistatiske materialer og tilbyder M3/M5 gevindgrænseflade muligheder.
Klik og start markeringen
》Vend tilbage til produktinformation
Bælge Vakuum sugekopper ZP2-MB
ZP2 Series Bælge Vacuum Pad Unit
ZP2-T-serien med adapterbælge-vakuumpude
Beskrivelse
Sådan bestiller du
Specifikationer / Materiale
Ansøgninger
Ressource
Zhejiang Comma Electric Co., Ltd. producerer professionelt højkvalitets bælgevakuumsugekopper ZP2-MB. Vores fabrik leverer også tilpassede tjenester og gratis prøver til dig. Det er en miniature fleksibel sugekomponent i pneumatiske automationssystemer, specielt designet til uregelmæssige, sfæriske eller skrå overflader.
Kerneteknologier
Høj kompatibilitet med uregelmæssige overflader:Med en harmonika-lignende bælgstruktur tilpasser Bellows Vacuum Suction Cups ZP2-MB sig automatisk til og tilpasser sig tæt til sfæriske, skrå eller uregelmæssigt formede emneoverflader, hvilket sikrer en sikker og stabil gribeproces.
Integreret dæmpningsdesign:Den plisserede struktur giver iboende fysisk elasticitet, der effektivt absorberer kontaktpåvirkninger uden behov for yderligere fjederbelastede bufferbeslag - hvorved installationspladsen spares betydeligt.
Præcisionsminiaturiseringsapplikationer:Specielt udviklet til små præcisionskomponenter; fungerer som en kerneløsning til håndtering af mikrodele i elektronikfremstilling, præcisionsmontage og kompakte automationssystemer.
Multi-industri anvendelighed:Udbredt til at gribe miniature sfæriske elektroniske komponenter, uregelmæssige metaldele og skrå plastikfittings; integreres problemfrit i små robotsystemer og præcisionspakkeudstyr.
Kompakt pladstilpasning:Der kræves ingen ekstra buffer (fjeder-type) installationsplads. Den integrerede struktur er designet til automationsudstyr med begrænset plads eller robotarmspidser, hvilket muliggør problemfri integration i forskellige kompakte produktionslinjer.

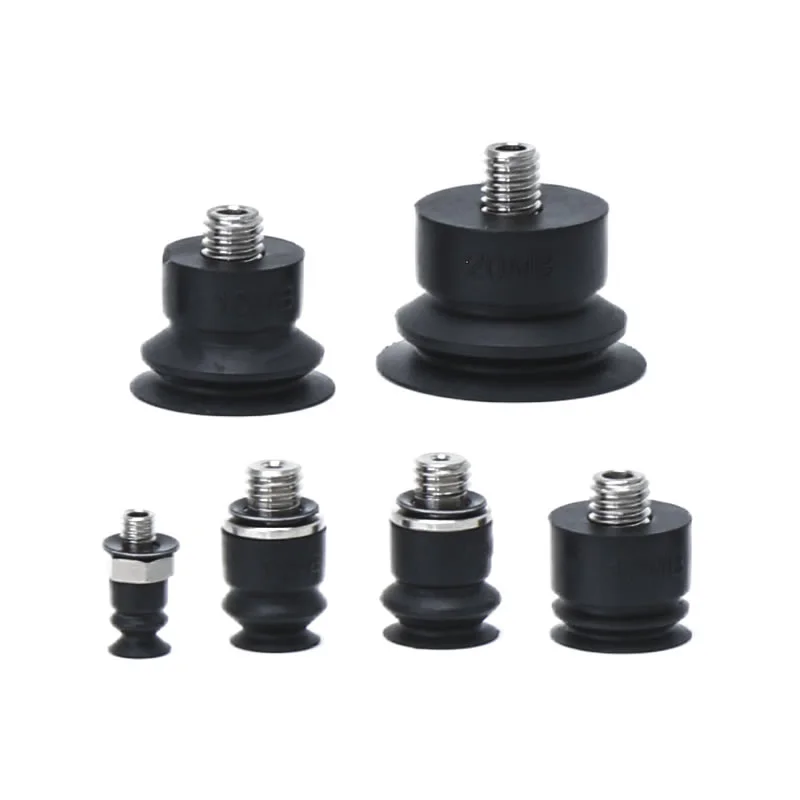

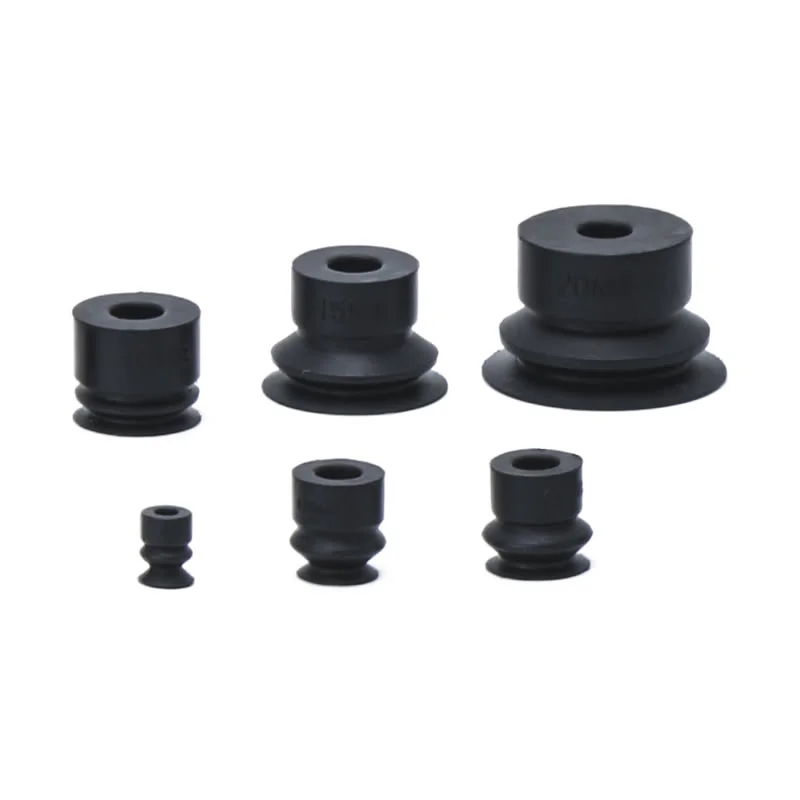

Nøglespecifikationer:Diametermuligheder: Den sandblæste serie af bælgevakuumsugekopper ZP2-MB fås i flere standarddiametre, herunder φ4mm, φ6mm, φ8mm, φ10mm, φ15mm og φ20mm.
Materialevalg:En bred vifte af materialer er tilgængelig for at opfylde forskellige driftskrav, herunder nitrilgummi (NBR, med 'N' i modelbetegnelsen), silikonegummi (mærket 'S'), polyurethangummi, samt specialiserede materialer som ledende nitrilgummi og ledende silikonegummi (mærket 'GS'). Disse materialer er designet til at opfylde antistatiske egenskaber og modstandsdygtighed over for specifikke kemiske miljøer.

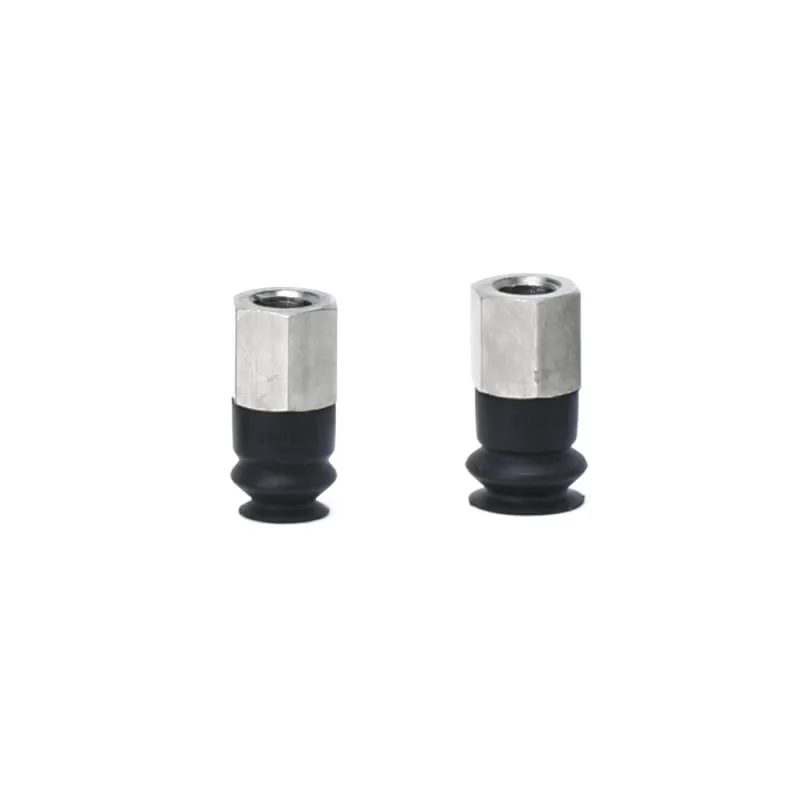

Tilslutningsmuligheder:Flere gevindforbindelser er tilgængelige, inklusive A3 til M3×0,5 udvendige gevind (kompatibel med φ4mm sugekopper) og A5/H5 til M5×0,8 udvendige gevind (kompatibel med φ6mm, φ8mm og større sugekopper). Nogle modeller understøtter også B5 indvendige gevindsamlinger, hvilket letter sømløs integration med vakuumrørledninger og tilbehør til robotarme.

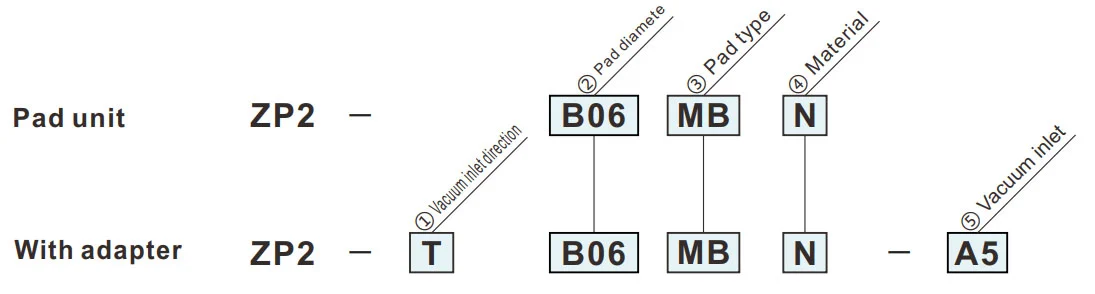

Sådan bestiller du
- Til brug hvor der ikke er plads til bufferen (fjedertype).
- Arbejdsemner med skrå adsorptionsoverflade.
| ①Vakuumindløbsretning | |
| T | Lodret |
| ③Pad type | |
| MB | Bælge |
|
⑤ Vakuumindtag
② Pudediameter (mm)
|
B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0,5 (han) | ● | — | — | — | — | — |
| H5 | M5x0,8 (han) | — | ● | ● | ● | ● | ● |
| B5 | M5x0,8 (hun) | — | ● | ● | — | — | — |
| ④Materiale | |
| N | NBR |
| S | Silikonegummi |
| U | Urethan gummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikonegummi |
Grønt symbol er tilpassede modeller.
Dimensioner (mm)
Grønt symbol er tilpassede modeller.
MB
Bælge
B04
| Model | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materia |
|
| ZP2 | B02 | MB |
N S U F GN GS |
| B04 | |||
| B06 | |||
| 08 | |||
Referencemodel: ZP2-B04MBS
Adapter monteringsmål
MB
Bælge
B06,B08
| Model | øA | øB | øC | øD | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materiale |
|||||
| ZP2 | B06 | MB |
N S U F GN GS |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
Model til reference: ZP2-B06MBN
Adapter monteringsmål
MB
Bælge
B10,B15,B20
| Model | øA | øB | øC | øD | øE | af | G | Y | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materiale |
|||||||||
| ZP2 | B10 | MB |
N S U F GN GS |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Referencemodel: ZP2-B10MBN
Adapter monteringsmål
Anvendelig pad: B10MB B15MB
Anvendelig pad: B20MB
Pudemateriale og egenskaber
⚪: Lille eller ingen indflydelse △: Kan bruges afhængigt af forhold X: Ikke egnet
|
Materiale
Karakteristika
|
Symbol | Durometer HS (±5°) |
Farve af gummi |
Drift temperatur område (°C) |
Olie modstand benzin |
Olie modstand benzol |
Grundlag modstand |
Syre modstand |
Vejrevne | Ozon modstand |
Afslidning modstand |
Vandtæt | Opløsningsmiddel modstand (benzen, toluen) |
Anvendelse |
| NBR | N | 50 | Sort | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdragelse af almindeligt arbejde, Bølgepap, Finerplade, Jernplade m.fl |
| Silikonegummi | S | 45 ~ 50 | Hvid | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, Fjernelse fra trykstøbning, Tyndt arbejde, Foodprocessor |
| Urethan gummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepap, Jernplade, Finerplade |
| FKM | F | 60 | Sort | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemisk arbejde |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbejde med halvledere (statisk elektricitetsmodstand) | |
| Ledende silikonegummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektricitet) |
Ovenstående tabel dækker kun generelle karakteristika for emnet gummimateriale. Blå symbol er tilpassede modeller.
Anvendelsesoversigt for pneumatiske komponenter (vakuum sugekop) i forskellige industrielle områder
I. Kernestyrker
II. Udvinding af applikationer efter industri
A. Medicin og medicinsk industri
A.1：Kernekrav:Ren og forureningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebyggelse af krydskontaminering
A.2 Nøglescenarier:
1. Farmaceutisk emballage: medicinflaske / farmaceutisk plade / infusionspose afhentning (fødevarekvalitets silikone sugekop, ingen partikeludskillelse)
2. Montering af medicinsk udstyr: kirurgiske instrumenter/medicinske katetre/stykker af protesehåndtering (justerbart undertryk, deformationsbeskyttelse)
3. Biologisk laboratorium: petriskål/centrifugerør/reagenskortoverførsel (kemisk resistent, sterilt kompatibel)
B. Elektronik- og halvlederindustrien
B.1 Kernekrav:antistatisk (10⁶-10¹¹Ω), præcisionspositionering (fejl ≤0,01 mm), ridsemodstand
B.2 Nøglescenarier:
1. Chip/halvleder: waferhåndtering, chipemballage (porøs keramik/antistatisk silikone sugekop, ensartet undertryk for at forhindre brud)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 modstande) overflademonteret (tynde silikone/gel/mikro sugekopper for at forhindre rynker/rivning)
3. Skærm: LCD/OLED-panel, berøringsglasgreb (højt gennemsigtigt materiale, ingen pletter og ridser)
C. Automobil- og bildeleindustrien
C.1 Kernekrav:stort sug (enkelt sugeskive ≥500N), multispecifikationstilpasning (metal/plastik/glas), skridsikker
C.2 Nøglescenarier:
4. Kropsfremstilling: Stålplade/dørkarmhåndteringssvejsning (gummi-/multisugekopper med stor diameter, skridsikker tekstur)
5. Glas / Interiør: Forrudemontering, lædersædeoverfladeoverførsel (temperaturbestandig silikone / svampe sugekopper, beskyttelse mod deformation)
6. Dele: motorcylinderhus / gearkassehusgreb (vakuum + mekanisk lås, anti-fald)
D. Fødevare- og emballageindustrien
D.1 Kernekrav:Fødevaregodkendt materiale (FDA-certificeret), let at rengøre, knusningsbestandigt
D.2 Nøglescenarier:
1. Håndtering af fødevarer: bagværk / frisk kød / frugtsortering (lavsugende svampesugekop, lugtfri og nem at vaske)
2. Emballageautomatisering: åbning af emballagepose, steril kartonstøbning (statisk eliminering/ flerpunktssugning, velegnet til tynd/hård emballage)
E. Logistik- og lagerbranchen
E.1 Kernekrav:effektiv tilpasning (flere specifikationer af varer), stabilt tryk, anti-fald
E.2 Nøglescenarier:
1. Kartonhåndtering: e-handel kartonsortering (justerbart sugesystem, vakuumtryk)
2. Plade/rulle: Træplade/plastfilmrulleoverførsel (lang strimmel/ringformet sugekop, ensartet adsorption for at forhindre forskydning)
F. Ny energi og specialindustrier
F.1 Ny energi (lithium batteri/pv):
1. Lithium batteriplade (anti-statisk porøs sugekop, anti-støv), fotovoltaisk glas (stor sugekop i silikone, ingen ridse)
F.2 Tryk og papir
1. Indfangning af papir/tryksager (absorberende papirmateriale, let undertryk for at forhindre rivning og blækforurening)
III. Sammenfatning af kernetilpasningslogik
| Arbejdsemnets egenskaber | Pipette tilpasningsprogram | Tilsvarende branchescenarier |
| Tynd / skrøbelig / præcision | Silikone/keramisk materiale, mikroundertryk, mikrosugemundstykke | Elektroniske halvledere, lægemidler |
| Tunge ting / Stor størrelse | Gummimateriale, sugekop med stor diameter, multi-sugekoparray | Biler, logistikpaneler |
| Sundhed/Forebyggelse af forurening | Fødevare-/medicinsk silikone, let at rengøre struktur | Medicin, mad |
| Bløde/uregelmæssige overflader | Svampmateriale, deformerbar sugekop | Bilinteriør, mad |
| Antistatiske krav | Antistatisk silikone, ionvindstøttet | elektronisk halvleder |
