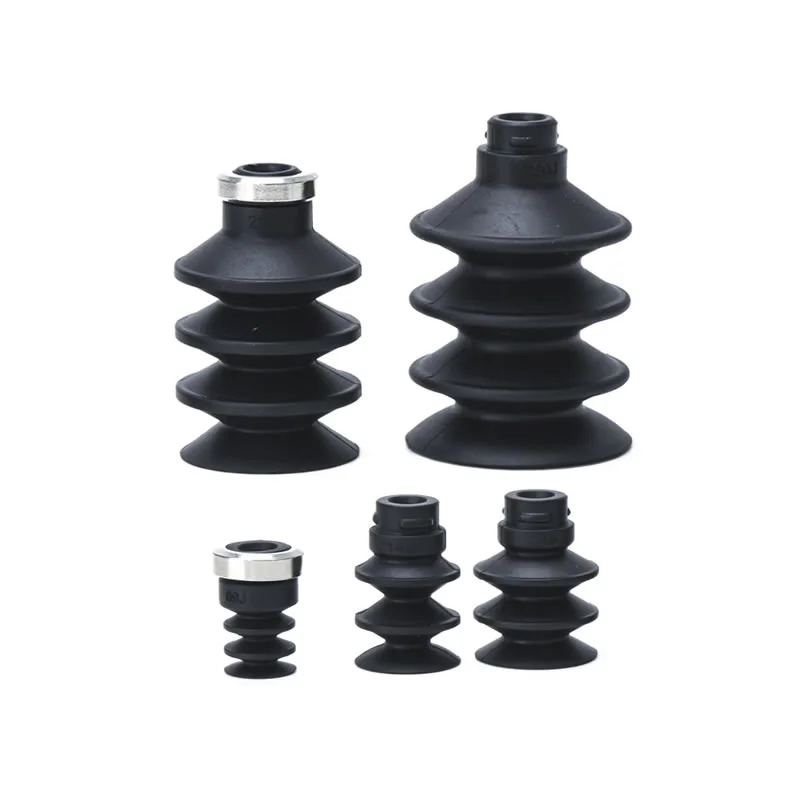

Bælge med låsering Vakuum sugekopper ZP2-J
Bælgpudeenhed i ZP2-serien
ZP2-T-serien med adapterbælge-vakuumpuder
ZP2-R-serien med adapterbælge-vakuumpuder
ZP2-Y-serien med adapterbælge-vakuumpuder
Beskrivelse
Sådan bestiller du
Specifikationer / Materiale
Ansøgninger
Ressource

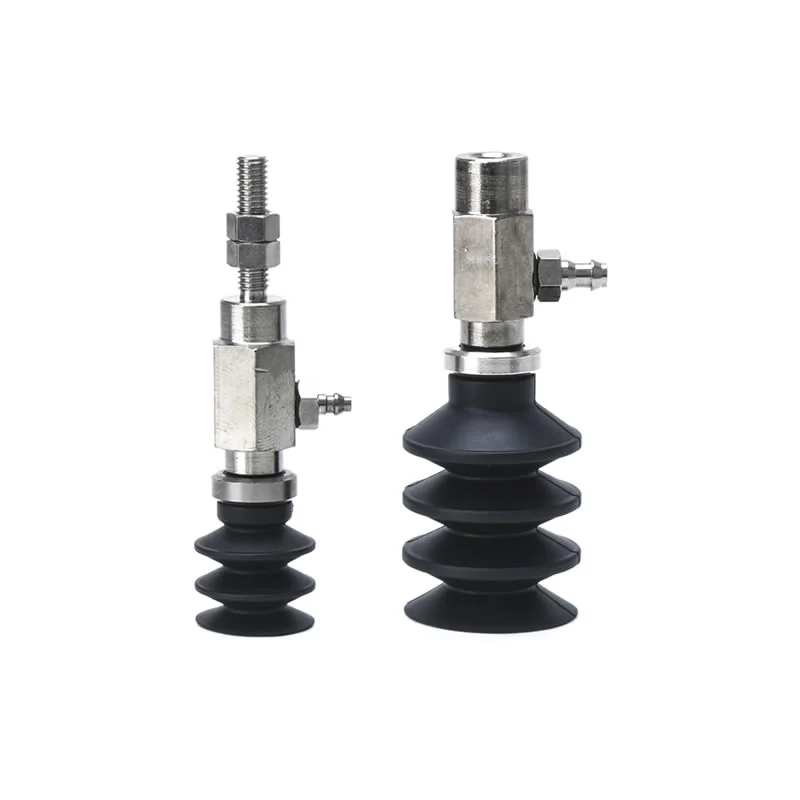

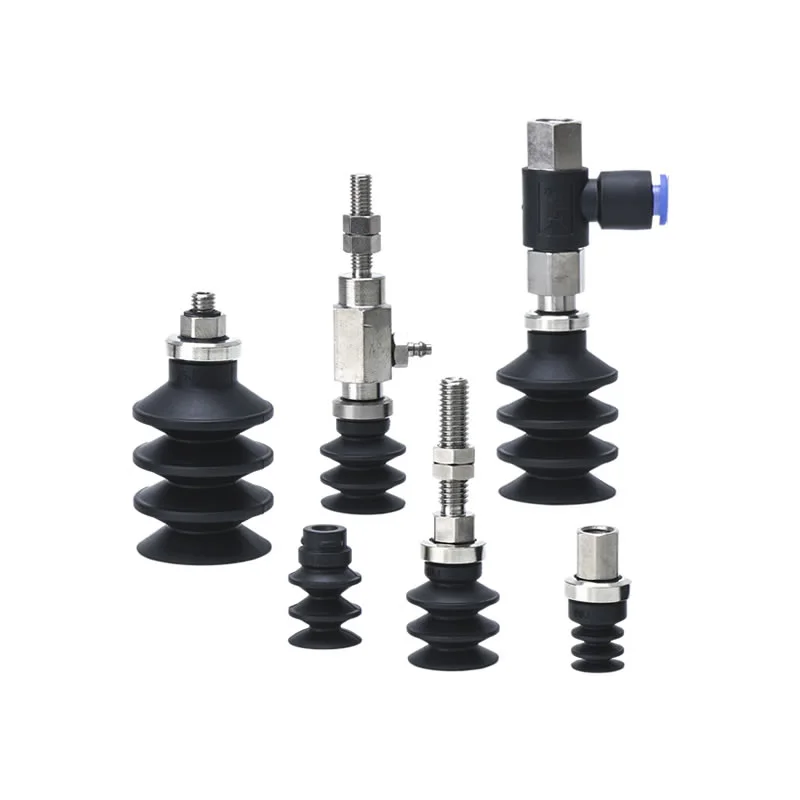

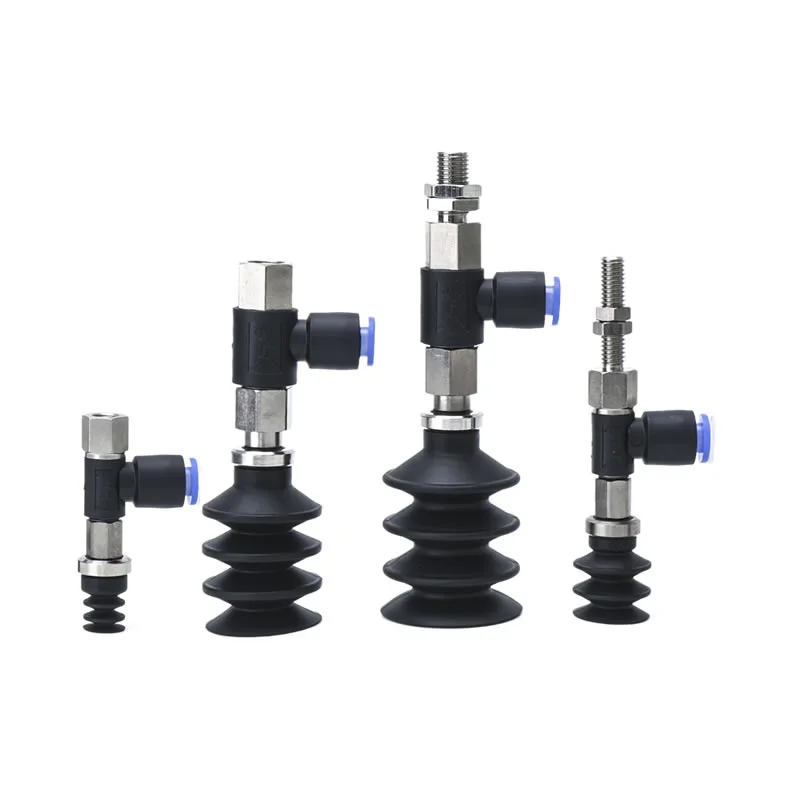

Bælgen med låsering vakuumsugekopper ZP2-J er designet til automatiseringssystemer, der muliggør effektiv og sikker greb, løft og håndtering af emner, især velegnet til at gribe små elektroniske komponenter, sprøjtestøbte dele og præcisionsmetaldele.
Sikker håndtering:Skaber stærk vakuumvedhæftning på glatte eller lidt ujævne overflader.
Justeringskompensation:Flertrinsbælge absorberer højdeforskelle og små forskydninger.
Alsidig integration:Arbejder med robotarme, transportører og automatiserede produktionslinjer.
Effektreduktion:Valgfri buffere minimerer vibrationer og beskytter arbejdsemner.
Hvad er de vigtigste fordele ved denne pude?
Bælgene med låsering Vakuumsugekopper ZP2-J er designet til præcision, fleksibilitet og pålidelig automatiseringshåndtering. Deres kompakte og tilpasningsdygtige design gør dem ideelle til elektronik, sprøjtestøbning og små metalindustrier.
Flertrins bælg
Fås i 2,5-lags og 3,5-lags konfigurationer
2,5-lags:φ6mm, φ10mm, φ15mm (ingen låsering)
3,5 lag:φ9mm, φ14mm, φ16mm, φ25mm, φ30mm (med låsering)
Giver høj lodret slagfleksibilitet og kompenserer for ujævne eller skrå overflader
Lås Ring
3,5-lags modeller inkluderer en låsering til sikker montering
Sikrer pålidelig vedhæftning under højhastigheds- eller gentagne operationer
Forbedrer stabiliteten til robotarme og automatiserede håndteringsstationer
Alsidighed
Håndterer små komponenter, uregelmæssige plastikhuse og præcisionsmetaldele
Kan integreres i robotarme eller automatiserede linjer med begrænset plads
Understøtter flere installationsmuligheder, inklusive vertikale eller laterale vakuumindtag

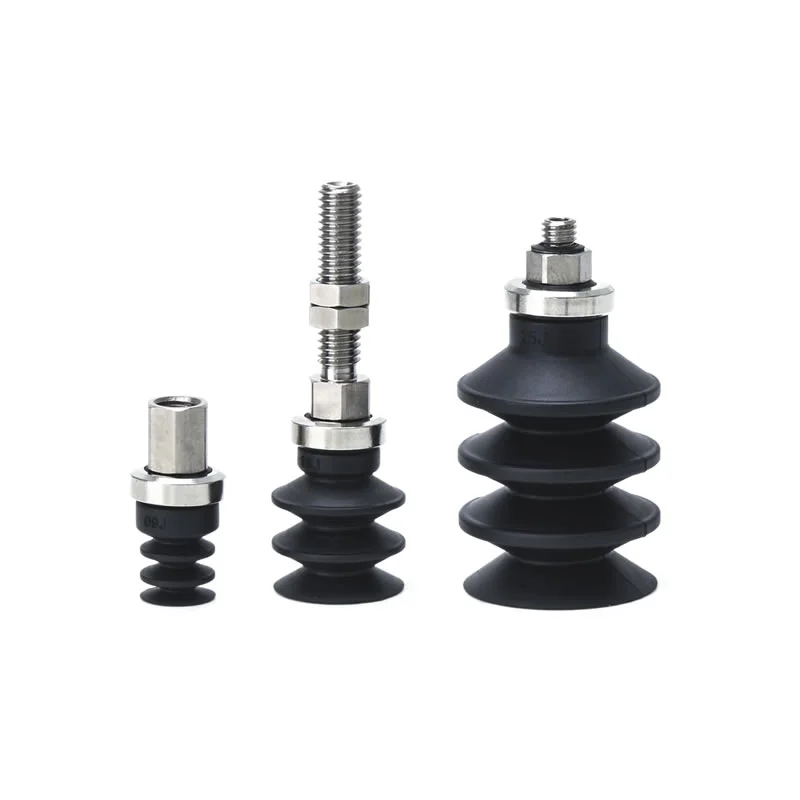

Kompatibel med adaptere, bufferbeslag og tilbehør i rustfrit stål til specialiserede industrier

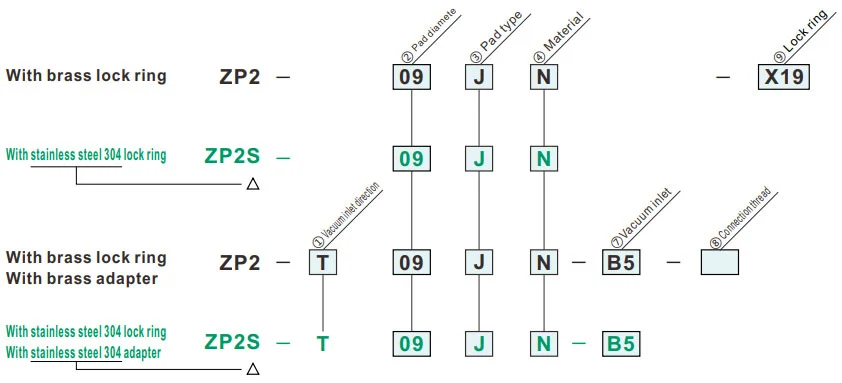

Sådan bestiller du
- Til brug hvor der ikke er plads til bufferen (fjedertype).
- Arbejdsemner med skrå adsorptionsoverflade.
- Gælder for ZP-seriens adapter.
| ③Pad type | |
| J | Bælge (2,5/3,5-trin) |
| ④Materiale | |
| N | NBR |
| S | Silikonegummi |
| U | Urethan gummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikonegummi |
Grønt symbol er tilpassede modeller.
| ⑨Låsering | |
| Nul | Med låsering |
| X19 | Uden låsering |
| ①Vakuumindløbsretning |
⑦ ⑧
② Pudediameter (mm)
|
09 | 14 | 16 | B25 | B30 | ||||||
| ø9 | ø14 | ø16 | ø25 | ø30 | ||||||||
| T | Lodret |
|
⑦Vakuumindtag | Han tråd | AS5 | M5 x0,8 | ● | ● | ||||
| AS6 | M6 x1,0 | ● | ● | |||||||||
| AG1 | G1/8 | ● | ● | |||||||||
|
A5 | M5 x0,8 | ● | — | ||||||||
| A6 | M6 x1,0 | ● | ● | |||||||||
| A8 | M8 x1,0 | — | ● | |||||||||
|
Huntråd | B5 | M5 x0,8 | ● | ● | |||||||
| B6 | M6 x1,0 | ● | ● | |||||||||
| B8 | M8 x 1,25 | — | ● | |||||||||
| B01 | Rc1/8 | ● | ● | |||||||||
| BG01 | G1/8 | ● | ● | |||||||||
| R | Lateral |

|
Et-touch-tilpasning | 04 | ø4 | ● | ● | |||||
| 06 | ø6 | ● | ● | |||||||||
| 08 | ø8 | — | ● | |||||||||
| ⑧ Tilslutningsgevind | Han tråd | A5 | M5 x0,8 | ● | — | |||||||
| A6 | M6 x1,0 | ● | ● | |||||||||
| A8 | M8 x1,0 | — | ● | |||||||||
| Huntråd | B5 | M5 x0,8 | ● | ● | ||||||||
| B6 | M6 x1,0 | ● | ● | |||||||||
| B8 | M8 x 1,25 | — | ● | |||||||||
| Y |

|
⑦ Vakuumindtag | B5 | M5 x0,8 | ● | ● | ||||||
| Modhagebeslag | U4 | Til ø4 bløde slanger | ● | ● | ||||||||
| N4 | Til ø4 nylonrør | ● | ● | |||||||||
| U6 | Til ø6 bløde slanger | ● | ● | |||||||||
| N6 | Til ø6 nylonrør | ● | ● | |||||||||
| ⑧ Tilslutningsgevind | Han tråd | A5 | M5 x 0,8 | ● | — | |||||||
| A6 | M6 x 1,0 | ● | ● | |||||||||
| A8 | M8 x 1,0 | — | ● | |||||||||
| Huntråd | B5 | M5 x 0,8 | ● | ● | ||||||||
| B6 | M6 x 1,0 | ● | ● | |||||||||
| B8 | M8 x 1,25 | — | ● | |||||||||

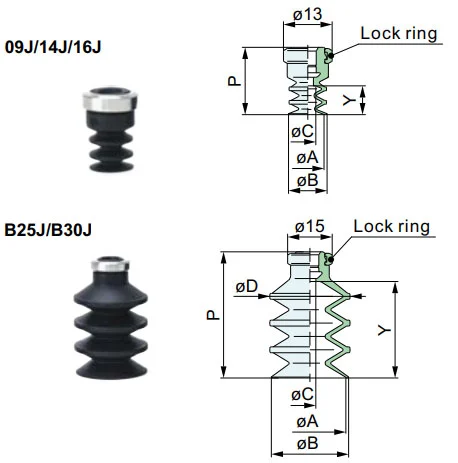

Dimensioner (mm)
Grønt symbol er tilpassede modeller.
J
Bælge
| Model | øA | øB | øC | øD | P | Y | Låsering | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materiale |
||||||||
| ZP2 | 09 | J |
N S U F GN GS |
9 | 10 | 3 | — | 18 | 7.7 | ZPL1 ZPSL1 |
| 14 | 14 | 15 | 24 | 15 | ||||||
| 16 | 16 | 17.5 | 4 | |||||||
| B25 | 25 | 26 | 4 | 27 | 42.5 | 32.5 | ZPL2 ZPSL2 |
|||
| B30 | 30 | 33 | 32 | 49 | 38 | |||||
Model til reference: ZP09JGN
Adapter monteringsmål
Anvendelig pude: 09J/14J/16J
Anvendelig pude: B25J/B30J
ZP2-T
Lodret
Dimensioner pr. pude
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mål pr. adapter
| Model | A | B | C | D | Tilpasse | ||||||
|
① Vakuum fjord retning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum fjord |
⑦ Vakuum fjord |
||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
AS5 | 9 | 5.5 | 8 | M5 x 0,8 | ZPT2 ZPST2 |
AS5 |
| AS6 | 10 | M6 x 1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
| B25 B30 |
AS5 | 9 | 5.5 | 8 | M5 x 0,8 | ZPT3 ZPST3 |
AS5 | ||||
| AS6 | 10 | M6 x 1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
Referencemodel: ZP2-T14JN-AS5 Adapter til reference: ZPT2-AS5

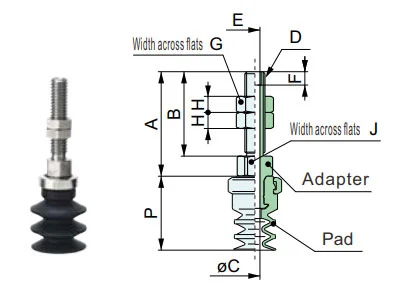

ZP2-T
Lodret
Dimensioner pr. pude
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mål pr. adapter
| Model | A | B | øC | D | E | F | G | H | J | Tilpasse | ||||||
|
① Vakuum fjord retning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum fjord |
⑦ Vakuum fjord |
|||||||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
A5 | 26 | 21 | 2.5 | M5x0,8 | M3x0,5 | 3.5 | 7 | 4 | 8 | ZPT2 ZPST2 |
A5 |
| A6 | 31 | 26 | M6x1 | 8 | 3 | A6 | ||||||||||
| B25 B30 |
A6 | 31 | 26 | 2.5 | M6x1 | M3x0,5 | 3.5 | 8 | 3 | 8 | ZPT3 ZPST3 |
A6 | ||||
| A8 | 22 | 16 | 4 | M8x1 | M5x0,8 | 5 | 12 | 12 | A8 | |||||||
Referencemodel: ZP2-TB25JS-A6 Adapter til reference: ZPT3-A6
ZP2-T
Lodret
Dimensioner pr. pude
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mål pr. adapter
| Model | A | B | øC | D | E | Tilpasse | ||||||
|
① Vakuum fjord retning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum fjord |
⑦ Vakuum fjord |
|||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
B5 | 9 | 5 | 2.5 | M5 x0,8 | 8 | ZPT2 ZPST2 |
B5 |
| B6 | 6 | M6 x1 | B6 | |||||||||
| B01 | 11 | 7 | Rc1/8 | 12 | B01 | |||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
| B25 B30 |
B5 | 9 | 5 | 3.5 | M5 x0,8 | 8 | ZPT3 ZPST3 |
B5 | ||||
| B6 | 6 | M6 x1 | B6 | |||||||||
| B8 | 15 | 8 | 4.2 | M8 x 1,25 | 12 | B8 | ||||||
| B01 | 7 | Rc1/8 | B01 | |||||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
Referencemodel: ZPT20BGS-B01 Adapter til reference: ZPT3-B01

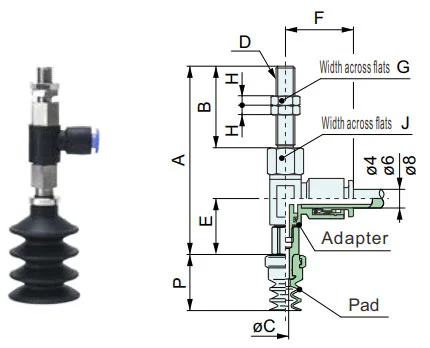

ZP2-R
Lateral
Dimensioner pr. pude
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mål pr. adapter
| Model | A | B | øC | D | E | F | G | H | J | Adapter | ||||||||
|
① Vakuum fjord retning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
|||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
A5 | 55 | 21 | 2.5 | M5x0,8 | 17.9 | 04:20.6 06:21.6 |
7 | 4 | 8 | ZPR2 |
04 06 |
A5 |
| A6 | 60 | 26 | M6x1 | 8 | A6 | |||||||||||||
| B25 B30 |
04 06 08 |
A6 | 69.5 | 25.9 | 4 | M6x1 | 25.8 | 04:23.3 06:24.3 08:26.2 |
8 | 3 | 12 | ZPR3 |
04 06 08 |
A6 | ||||
| A8 | 59.5 | 15.9 | M8x1 | 24.3 | 12 | A8 | ||||||||||||
Model til reference: ZP2-R16JN-04-A6 Adapter til reference: ZPR2-04-A6

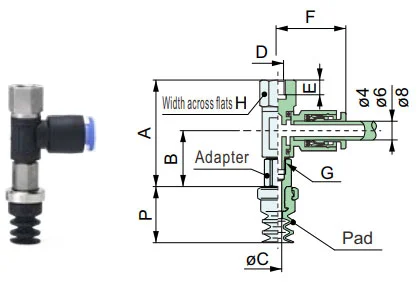

ZP2-R
Lateral
Dimensioner pr. pude
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mål pr. adapter
| Model | A | B | øC | D | E | F | G | H | Adapter | ||||||||
|
① Vakuum fjord retning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
B5 | 34 | 17.9 | 2.5 | M5x0,8 | 5 | 04:20.6 06:21.6 |
M5x0,8 | 8 | ZPR2 |
04 06 |
B5 |
| B6 | M6x1 | 6 | B6 | ||||||||||||||
| B25 B30 |
04 06 08 |
B5 | 43.6 | 25.8 | 4 | M5x0,8 | 5 | 04:23.3 06:24.3 08:26.2 |
M8x1,25 | 12 | ZPR3 |
04 06 08 |
B5 | ||||
| B6 | M6x1 | 6 | B6 | ||||||||||||||
| B8 | M8x1,25 | 8 | B8 | ||||||||||||||
Model til reference: ZP2-RB25JGS-06-B8 Adapter til reference: ZPR3-06-B8

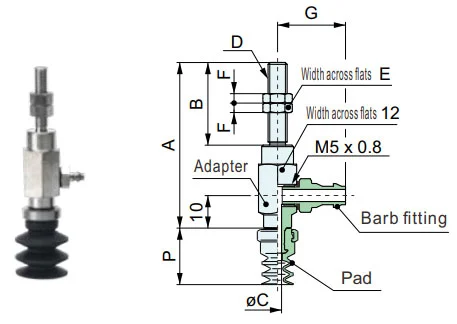

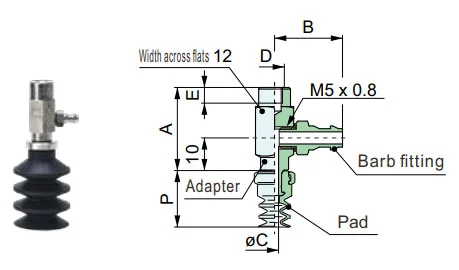

ZP2-Y
Lateral
Dimensioner pr. pude
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mål pr. adapter
| Model | A | B | øC | D | E | F | G | Adapter | ||||||||
|
① Vakuum indløbsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
|||||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | 47 | 21 | 2.5 | M5x0,8 | 7 | 4 | N4,U4:14,5 N6,U6:16,5 |
ZPY2 | B5 N4 U4 N6 U6 |
A5 |
| A6 | 52 | 26 | M6x1 | 8 | A6 | |||||||||||
| B25 B30 |
A6 | 54 | 26 | 3.5 | M6x1 | 8 | 3 | N4,U4:14,5 N6,U6:16,5 |
ZPY3 | A6 | ||||||
| A8 | 44 | 16 | M8x1 | 12 | A8 | |||||||||||
Model til reference: ZP2-Y16JGN-U4-A5 Adapter til reference: ZPY2-U4-A5
ZP2-Y
Lateral
Dimensioner pr. pude
| ②Pad dia. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Mål pr. adapter
| Model | A | B | øC | D | E | Adapter | ||||||||
|
① Vakuum indløbsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
|||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B5 | 26 | N4,U4:14,5 N6,U6:16,5 |
2.5 | M5x0,8 | 5 | ZPY2 | B5 N4 U4 N6 U6 |
B5 |
| B6 | M6x1 | 6 | B6 | |||||||||||
| B25 B30 |
B5 | 28 | N4,U4:14,5 N6,U6:16,5 |
3.5 | M5x0,8 | 5 | ZPY3 | B5 | ||||||
| B6 | M6x1 | 6 | B6 | |||||||||||
| B8 | M8x1,25 | 8 | B8 | |||||||||||
Referencemodel: ZP2-Y16JGN-U4-B5 Adapter til reference: ZPY2-U4-B5
Pudemateriale og egenskaber
⚪: Lille eller ingen indflydelse △: Kan bruges afhængigt af forhold X: Ikke egnet
|
Materiale
Karakteristika
|
Symbol | Durometer HS (±5°) |
Farve af gummi |
Drift temperatur område (°C) |
Olie modstand benzin |
Olie modstand benzol |
Grundlag modstand |
Syre modstand |
Vejrevne | Ozon modstand |
Afslidning modstand |
Vandtæt | Opløsningsmiddel modstand (benzen, toluen) |
Anvendelse |
| NBR | N | 50 | Sort | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdragelse af almindeligt arbejde, Bølgepap, Finerplade, Jernplade m.fl |
| Silikonegummi | S | 45 ~ 50 | Hvid | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, Fjernelse fra trykstøbning, Tyndt arbejde, Foodprocessor |
| Urethan gummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepap, Jernplade, Finerplade |
| FKM | F | 60 | Sort | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemisk arbejde |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbejde med halvledere (statisk elektricitetsmodstand) | |
| Ledende silikonegummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektricitet) |
Ovenstående tabel dækker kun generelle karakteristika for emnet gummimateriale. Blå symbol er tilpassede modeller.
Anvendelsesoversigt for pneumatiske komponenter (vakuum sugekop) i forskellige industrielle områder
I. Kernestyrker
II. Udvinding af applikationer efter industri
A. Medicin og medicinsk industri
A.1：Kernekrav:Ren og forureningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebyggelse af krydskontaminering
A.2 Nøglescenarier:
1. Farmaceutisk emballage: medicinflaske / farmaceutisk plade / infusionspose afhentning (fødevarekvalitets silikone sugekop, ingen partikeludskillelse)
2. Montering af medicinsk udstyr: kirurgiske instrumenter/medicinske katetre/stykker af protesehåndtering (justerbart undertryk, deformationsbeskyttelse)
3. Biologisk laboratorium: petriskål/centrifugerør/reagenskortoverførsel (kemisk resistent, sterilt kompatibel)
B. Elektronik- og halvlederindustrien
B.1 Kernekrav:antistatisk (10⁶-10¹¹Ω), præcisionspositionering (fejl ≤0,01 mm), ridsemodstand
B.2 Nøglescenarier:
1. Chip/halvleder: waferhåndtering, chipemballage (porøs keramik/antistatisk silikone sugekop, ensartet undertryk for at forhindre brud)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 modstande) overflademonteret (tynde silikone/gel/mikro sugekopper for at forhindre rynker/rivning)
3. Skærm: LCD/OLED-panel, berøringsglasgreb (højt gennemsigtigt materiale, ingen pletter og ridser)
C. Automobil- og bildeleindustrien
C.1 Kernekrav:stort sug (enkelt sugeskive ≥500N), multispecifikationstilpasning (metal/plastik/glas), skridsikker
C.2 Nøglescenarier:
4. Kropsfremstilling: Stålplade/dørkarmhåndteringssvejsning (gummi-/multisugekopper med stor diameter, skridsikker tekstur)
5. Glas / Interiør: Forrudemontering, lædersædeoverfladeoverførsel (temperaturbestandig silikone / svampe sugekopper, beskyttelse mod deformation)
6. Dele: motorcylinderhus / gearkassehusgreb (vakuum + mekanisk lås, anti-fald)
D. Fødevare- og emballageindustrien
D.1 Kernekrav:Fødevaregodkendt materiale (FDA-certificeret), let at rengøre, knusningsbestandigt
D.2 Nøglescenarier:
1. Håndtering af fødevarer: bagværk / frisk kød / frugtsortering (lavsugende svampesugekop, lugtfri og nem at vaske)
2. Emballageautomatisering: åbning af emballagepose, steril kartonstøbning (statisk eliminering/ flerpunktssugning, velegnet til tynd/hård emballage)
E. Logistik- og lagerbranchen
E.1 Kernekrav:effektiv tilpasning (flere specifikationer af varer), stabilt tryk, anti-fald
E.2 Nøglescenarier:
1. Kartonhåndtering: e-handel kartonsortering (justerbart sugesystem, vakuumtryk)
2. Plade/rulle: Træplade/plastfilmrulleoverførsel (lang strimmel/ringformet sugekop, ensartet adsorption for at forhindre forskydning)
F. Ny energi og specialindustrier
F.1 Ny energi (lithium batteri/pv):
1. Lithium batteriplade (anti-statisk porøs sugekop, anti-støv), fotovoltaisk glas (stor sugekop i silikone, ingen ridse)
F.2 Tryk og papir
1. Indfangning af papir/tryksager (absorberende papirmateriale, let undertryk for at forhindre rivning og blækforurening)
III. Sammenfatning af kernetilpasningslogik
| Arbejdsemnets egenskaber | Pipette tilpasningsprogram | Tilsvarende branchescenarier |
| Tynd / skrøbelig / præcision | Silikone/keramisk materiale, mikroundertryk, mikrosugemundstykke | Elektroniske halvledere, lægemidler |
| Tunge ting / Stor størrelse | Gummimateriale, sugekop med stor diameter, multi-sugekoparray | Biler, logistikpaneler |
| Sundhed/Forebyggelse af forurening | Fødevare-/medicinsk silikone, let at rengøre struktur | Medicin, mad |
| Bløde/uregelmæssige overflader | Svampmateriale, deformerbar sugekop | Bilinteriør, mad |
| Antistatiske krav | Antistatisk silikone, ionvindstøttet | elektronisk halvleder |
Installationsmanual
Download PDF
Advarsel + Forsigtig （Læs før brug）
Download PDF
Hot Tags: Bælge med låsering Vakuumsugekopper ZP2-J, Kina, producent, leverandør, fabrik
Send forespørgsel
Kontaktoplysninger
-
Adresse
Xiaruan Village Baishi Town Yueqing City Zhejiang-provinsen Kina
-
Tlf
-
E-mail
For forespørgsler om vakuumsugekopper, vakuumgeneratorer, pneumatiske komponenter tilbehør eller prisliste, bedes du efterlade din e-mail til os, og vi vil kontakte os inden for 24 timer.
