Vakuumsugning er en kerneløsning til "fleksibel greb" i industriel automation med fire kernefordele: ikke-skadende greb, tilpasningsevne til multimateriale/uregelmæssige emner, ren og miljøbeskyttelse og fleksibel drift. Den kan tilpasses til forskellige industrikarakteristika for emner (tynd/tyk, præcision/grov, sanitær/standard).
Svampe vakuum sugekopper ZP2
Commaelec driver sine egne produktionsfaciliteter og bruger højkvalitetsgummi, silikone og forskellige specialiserede materialer (såsom antistatiske forbindelser) i sin produktion. Vi tilbyder en bred vifte af størrelsesspecifikationer at vælge imellem. Svampevakuumsugekopperne ZP2 er meget udbredt i elektronikfremstillingssektoren; Denne serie er specielt designet til håndtering af ujævne emner og fås i fire kompakte størrelser: φ6mm, φ8mm, φ10mm og φ15mm.
Klik og start markeringen
》Vend tilbage til produktinformation

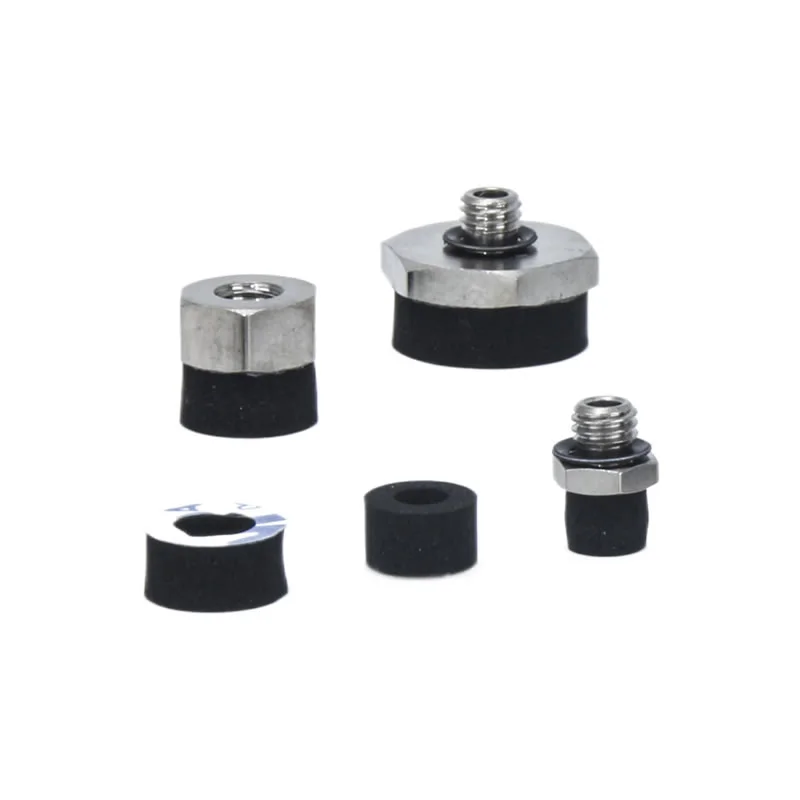

Svampe vakuum sugekopper ZP2
ZP2 Series Svampe Vacuum Pad Unit
ZP2-T-serien med adapter svampevakuumpude
Beskrivelse
Sådan bestiller du
Specifikationer / Materiale
Ansøgninger
Ressource
Svampevakuumsugekopperne ZP2 er konstrueret til stabilt greb af ujævne, teksturerede eller uregelmæssige overflader i automatiserede systemer. Deres kompakte og fleksible design gør dem ideelle til elektronik, sprøjtestøbning og små metalindustrier.
Nøglefunktioner ved svampevakuumsugekopper ZP2
Meget elastisk materiale
Fremstillet af blødt svampemateriale, der tilpasser sig fremspring, fordybninger og ru overflader
Sikrer blidt, men alligevel fast greb uden at beskadige sarte komponenter
Fremragende forsegling
Fylder overfladehuller effektivt for at forhindre vakuumlækage
Bevarer ensartet sugekraft for pålidelig håndtering af ujævne emner
Forskellige muligheder
Kompatibel med robotarme og automatiserede håndteringssystemer
Velegnet til små elektronik, printkort, støbte komponenter og hardwaredele
Kompakt design
Pladsbesparende konstruktion muliggør integration i stramme produktionslinjer
Ideel til stationer med begrænset installationsplads
Tilgængelige formularer
Fås i flade og teksturerede varianter for at matche forskellige overfladekrav
Kan tilpasses forskellige automatiseringsapplikationer med præcise håndteringsbehov
Diameterområde
Tilbydes i φ6mm, φ8mm, φ10mm og φ15mm
Giver fleksibilitet til at passe til en lang række små og uregelmæssige emner
FAQ
Hvad bruges ZP2 svampepuder til?
Svampevakuumsugekopperne ZP2 er ideelle til at gribe ujævne, teksturerede eller uregelmæssige emner i automatiserede systemer, almindeligvis brugt i elektronik, sprøjtestøbning og håndtering af små metaldele.
Hvilke størrelser og former er tilgængelige?
De kommer i diametrene φ6mm, φ8mm, φ10mm og φ15mm med flade eller teksturerede former, designet til kompakt integration i robotarme og automatiserede produktionslinjer.
Hvordan skal jeg vælge den rigtige størrelse?
Vælg en kop, der matcher arbejdsemnets overfladeareal og vægt, og sikrer tilstrækkelig vakuumkontakt og kompatibilitet med dit automatiseringssystem.
Hvad er den typiske belastningskapacitet?
Belastningen afhænger af kopstørrelse, overfladetype og vakuumkilde; mindre kopper passer til lette komponenter, mens større φ15mm kopper kan klare lidt tungere eller ujævne dele.
Hvornår skal jeg udskifte dem?
Udskift kopperne, hvis der er synligt slid, revner eller deformation, eller hvis vakuumvedhæftningen bliver ustabil, hvilket sikrer pålidelig og sikker håndtering.

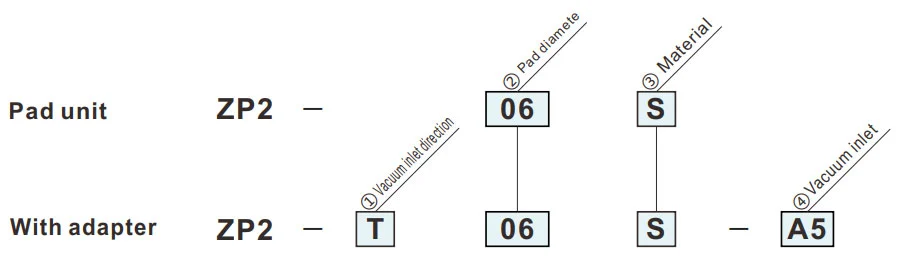

Sådan bestiller du
- Til adsorption af arbejdsemner med ujævnheder.
| ①Vakuumindløbsretning | |
| T | Lodret |
| ②Paddiameter (mm) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③ Materiale | |
| S | CR svamp (med dobbeltklæbende tape) |
| ④ Vakuumindtag | |
| A5 | M5x0,8 (han) |
| B5 | M5x0,8 (hun) |
Dimensioner (mm)
Grønt symbol er tilpassede modeller.

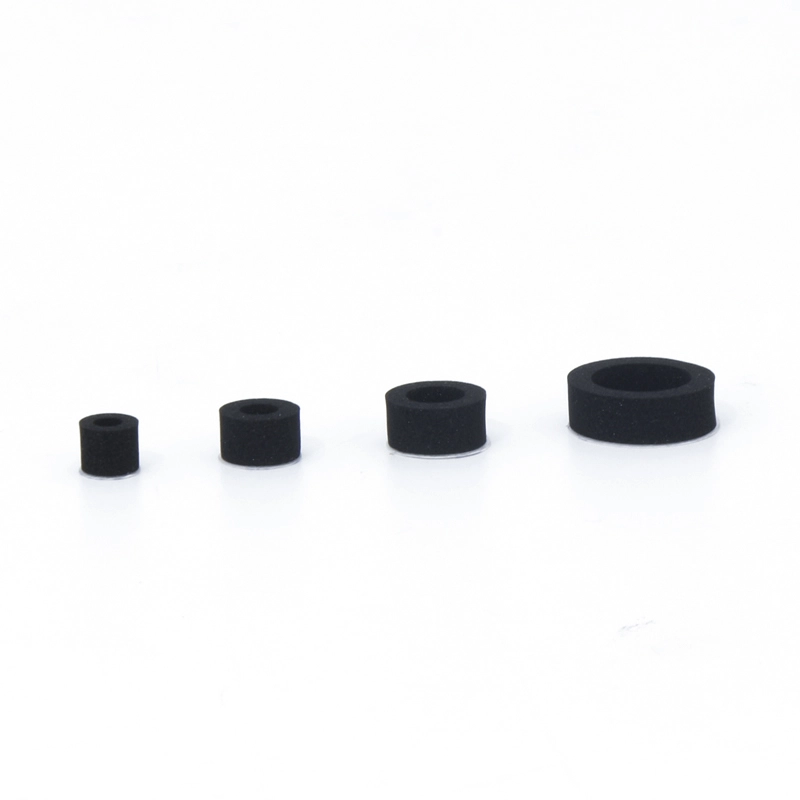

S
Svampepude
| Model | øA | øB | ||
|
② Pad dia. |
③ Pad Materiale |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
Model til reference: ZP2-06S
Adapter monteringsmål
|
Anvendelig pude: 06S
|
Anvendelig pude: 08S
|
|
Anvendelig pude: 10S
|
Anvendelig pude: 15S
|
ZP2-T
Lodret

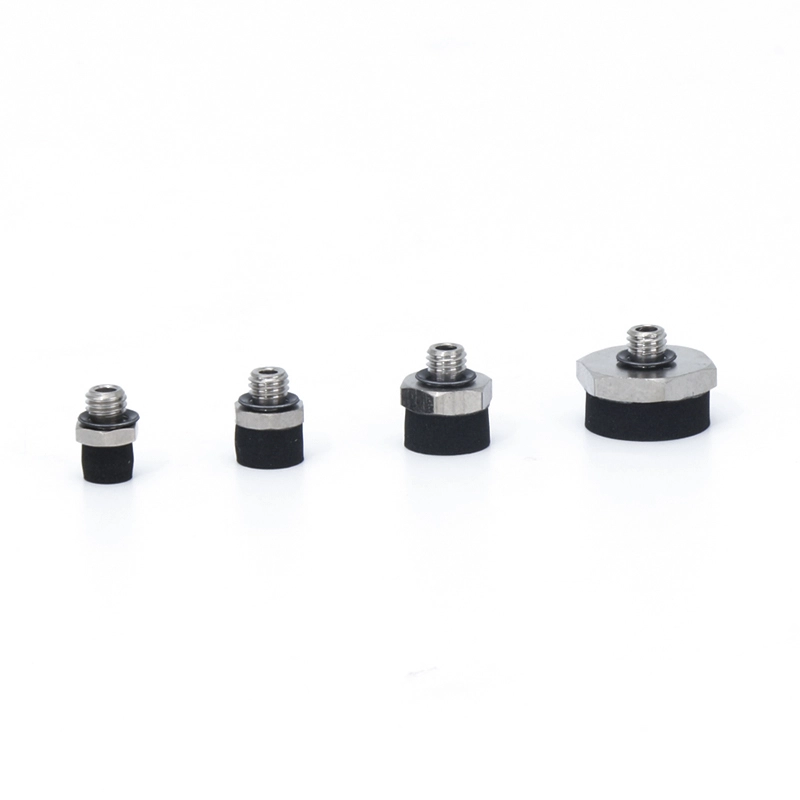

A5
| Model | øA | øB | øC | D | E | L | Adapter | ||||
|
① Vakuum indløbsretning |
② Pad dia. |
③ Pad Materiale |
④ Vakuum fjord |
||||||||
| ZP2 | T | 06 | S | A5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||
Referencemodel: ZP2-T06S-A5
ZP2-T
Lodret

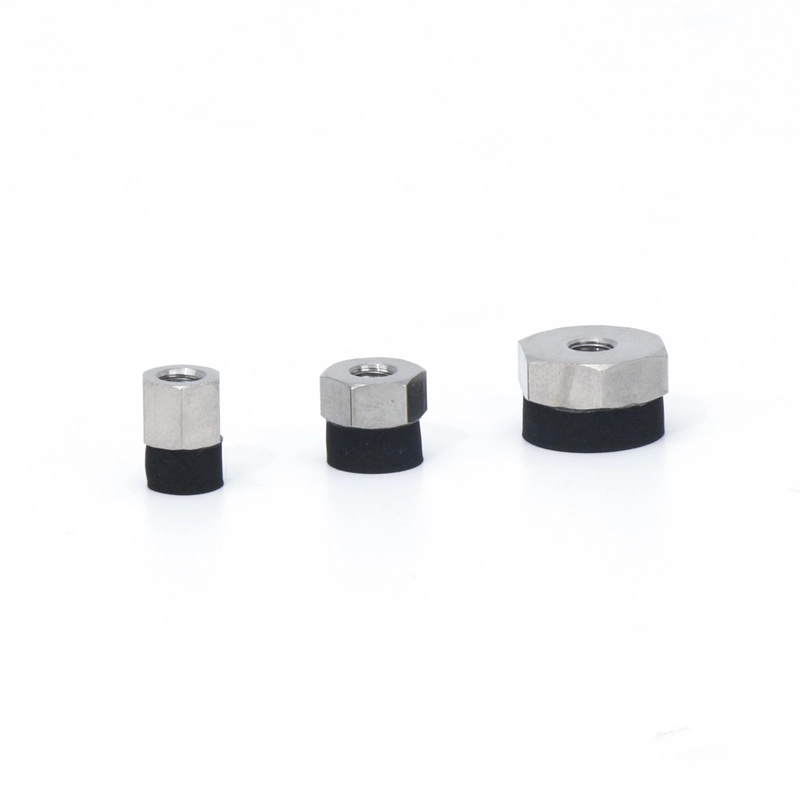

B5
| Model | øA | øB | øC | E | L | Adapter | ||||
|
① Vakuum indløbsretning |
② Pad dia. |
③ Pad Materiale |
④ Vakuum fjord |
|||||||
| ZP2 | T | 06 | S | B5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
Referencemodel: ZP2-T06S-B5
Pudemateriale og egenskaber
⚪: Lille eller ingen indflydelse △: Kan bruges afhængigt af forhold X: Ikke egnet
|
Materiale
Karakteristika
|
Symbol | Durometer HS (±5°) |
Farve af gummi |
Drift temperatur område (°C) |
Olie modstand benzin |
Olie modstand benzol |
Grundlag modstand |
Syre modstand |
Vejrevne | Ozon modstand |
Afslidning modstand |
Vandtæt | Opløsningsmiddel modstand (benzen, toluen) |
Anvendelse |
| NBR | N | 50 | Sort | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdragelse af almindeligt arbejde, Bølgepap, Finerplade, Jernplade m.fl |
| Silikonegummi | S | 45 ~ 50 | Hvid | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, Fjernelse fra trykstøbning, Tyndt arbejde, Foodprocessor |
| Urethan gummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepap, Jernplade, Finerplade |
| FKM | F | 60 | Sort | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemisk arbejde |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbejde med halvledere (statisk elektricitetsmodstand) | |
| Ledende silikonegummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektricitet) |
Ovenstående tabel dækker kun generelle karakteristika for emnet gummimateriale. Blå symbol er tilpassede modeller.
Anvendelsesoversigt for pneumatiske komponenter (vakuum sugekop) i forskellige industrielle områder
I. Kernestyrker
II. Udvinding af applikationer efter industri
A. Medicin og medicinsk industri
A.1：Kernekrav:Ren og forureningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebyggelse af krydskontaminering
A.2 Nøglescenarier:
1. Farmaceutisk emballage: medicinflaske / farmaceutisk plade / infusionspose afhentning (fødevarekvalitets silikone sugekop, ingen partikeludskillelse)
2. Montering af medicinsk udstyr: kirurgiske instrumenter/medicinske katetre/stykker af protesehåndtering (justerbart undertryk, deformationsbeskyttelse)
3. Biologisk laboratorium: petriskål/centrifugerør/reagenskortoverførsel (kemisk resistent, sterilt kompatibel)
B. Elektronik- og halvlederindustrien
B.1 Kernekrav:antistatisk (10⁶-10¹¹Ω), præcisionspositionering (fejl ≤0,01 mm), ridsemodstand
B.2 Nøglescenarier:
1. Chip/halvleder: waferhåndtering, chipemballage (porøs keramik/antistatisk silikone sugekop, ensartet undertryk for at forhindre brud)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 modstande) overflademonteret (tynde silikone/gel/mikro sugekopper for at forhindre rynker/rivning)
3. Skærm: LCD/OLED-panel, berøringsglasgreb (højt gennemsigtigt materiale, ingen pletter og ridser)
C. Automobil- og bildeleindustrien
C.1 Kernekrav:stort sug (enkelt sugeskive ≥500N), multispecifikationstilpasning (metal/plastik/glas), skridsikker
C.2 Nøglescenarier:
4. Kropsfremstilling: Stålplade/dørkarmhåndteringssvejsning (gummi-/multisugekopper med stor diameter, skridsikker tekstur)
5. Glas / Interiør: Forrudemontering, lædersædeoverfladeoverførsel (temperaturbestandig silikone / svampe sugekopper, beskyttelse mod deformation)
6. Dele: motorcylinderhus / gearkassehusgreb (vakuum + mekanisk lås, anti-fald)
D. Fødevare- og emballageindustrien
D.1 Kernekrav:Fødevaregodkendt materiale (FDA-certificeret), let at rengøre, knusningsbestandigt
D.2 Nøglescenarier:
1. Håndtering af fødevarer: bagværk / frisk kød / frugtsortering (lavsugende svampesugekop, lugtfri og nem at vaske)
2. Emballageautomatisering: åbning af emballagepose, steril kartonstøbning (statisk eliminering/ flerpunktssugning, velegnet til tynd/hård emballage)
E. Logistik- og lagerbranchen
E.1 Kernekrav:effektiv tilpasning (flere specifikationer af varer), stabilt tryk, anti-fald
E.2 Nøglescenarier:
1. Kartonhåndtering: e-handel kartonsortering (justerbart sugesystem, vakuumtryk)
2. Plade/rulle: Træplade/plastfilmrulleoverførsel (lang strimmel/ringformet sugekop, ensartet adsorption for at forhindre forskydning)
F. Ny energi og specialindustrier
F.1 Ny energi (lithium batteri/pv):
1. Lithium batteriplade (anti-statisk porøs sugekop, anti-støv), fotovoltaisk glas (stor sugekop i silikone, ingen ridse)
F.2 Tryk og papir
1. Indfangning af papir/tryksager (absorberende papirmateriale, let undertryk for at forhindre rivning og blækforurening)
III. Sammenfatning af kernetilpasningslogik
| Arbejdsemnets egenskaber | Pipette tilpasningsprogram | Tilsvarende branchescenarier |
| Tynd / skrøbelig / præcision | Silikone/keramisk materiale, mikroundertryk, mikrosugemundstykke | Elektroniske halvledere, lægemidler |
| Tunge ting / Stor størrelse | Gummimateriale, sugekop med stor diameter, multi-sugekoparray | Biler, logistikpaneler |
| Sundhed/Forebyggelse af forurening | Fødevare-/medicinsk silikone, let at rengøre struktur | Medicin, mad |
| Bløde/uregelmæssige overflader | Svampmateriale, deformerbar sugekop | Bilinteriør, mad |
| Antistatiske krav | Antistatisk silikone, ionvindstøttet | elektronisk halvleder |
Installationsmanual
Download PDF
Advarsel + Forsigtig （Læs før brug）
Download PDF
