Vakuumsugning er en kerneløsning til "fleksibel greb" i industriel automation med fire kernefordele: ikke-skadende greb, tilpasningsevne til multimateriale/uregelmæssige emner, ren og miljøbeskyttelse og fleksibel drift. Den kan tilpasses til forskellige industrikarakteristika for emner (tynd/tyk, præcision/grov, sanitær/standard).

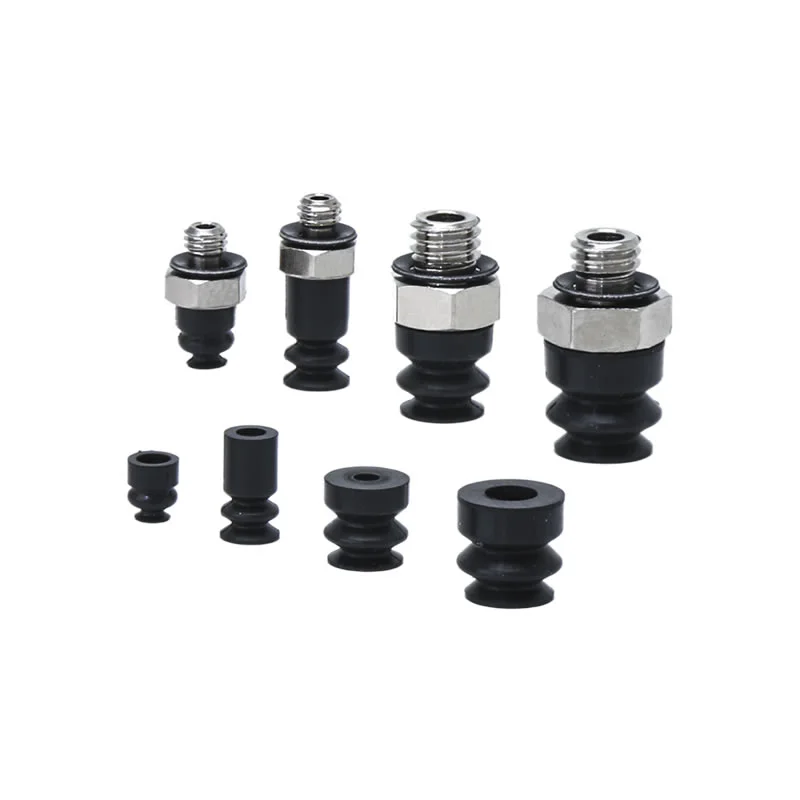

Minibælge Vakuumsugekopper ZP2-ZJ
Find et stort udvalg af minibælge-vakuumsugekopper ZP2-ZJ fra Kina hos Zhejiang Comma Electric Co., Ltd. Disse enheder har et bælgedesign i harmonika-stil: fire specifikke størrelser (φ2mm, φ4mm, φ5mm og φ6mm) bruger en 1,5-bælge-struktur på 5 mm, (0mm) φ30 mm, φ40 mm og φ46 mm) anvender en 4,5-bælgestruktur. Alle sugekopper i denne serie er fremstillet af højkvalitets gummi- og silikonematerialer, med specielle materialemuligheder - såsom antistatiske varianter - også tilgængelige.
Klik og start markeringen
》Vend tilbage til produktinformation
Minibælge Vakuumsugekopper ZP2-ZJ
ZP2 Series Bælge Vacuum Pad Unit
ZP2-T-serien med adapterbælge-vakuumpude
Beskrivelse
Sådan bestiller du
Specifikationer / Materiale
Ansøgninger
Ressource
Commaelec er førende producent, Mini Bælge vakuumsugekopper ZP2-ZJ er en ideel løsning til præcis og stabil håndtering i kompakte, højeffektive industrielle miljøer.
Hvad er de vigtigste funktioner ved ZP2-ZJ puder?
Bælgekonstruktion
Harmonika-stil design med 1,5-lags (φ2–φ6) og 4,5-lags (φ15–φ46) konfigurationer
Fleksible læg tilpasser sig ujævne, buede eller skrå emneoverflader
Indbygget kompensation for højde- og vinkelafvigelser, hvilket reducerer positioneringsfejl
Eliminerer behovet for ekstra bufferplads, ideel til kompakt udstyrslayout
Materiale muligheder
NBR:omkostningseffektiv og slidstærk til generelle anvendelser
Silikone:velegnet til høje temperaturer og rene miljøer
Skræddersyede materialer (f.eks. antistatiske) til elektronik og følsomme industrier
Comma sikrer stabil materialekvalitet og ensartet ydeevne på tværs af batcher
Høj ydeevne
Stærk og stabil sugning selv på uregelmæssige eller skrå overflader
Reducerer risikoen for løsrivelse sammenlignet med konventionelle flade kopper
Moden vakuumforsegling og trykholdende teknologi for pålidelig drift
Understøttet af China Mini Bellows Vakuum Sugekopper ZP2-ZJ Producentfordele:omkostningseffektivitet, forskellige modeller og stabil forsyningskæde
Sådan vælger du den rigtige minibælge Vakuumsugekopper ZP2-ZJ
Valg af de rigtige minibælge vakuumsugekopper ZP2-ZJ afhænger af dine faktiske arbejdsforhold. Fokuser på følgende praktiske faktorer:
1. Emneform og overflade
Ujævne/buede overflader → vælg flere bælglag (4,5-lags) for bedre fleksibilitet
Små, lidt ujævne dele → 1,5-lags er tilstrækkeligt og mere stabilt
Bælgstruktur hjælper med at kompensere vinkel- og højdeforskelle under greb
2. Emnestørrelse og vægt
Små/lette dele → φ2–φ6
Større eller tungere dele → φ15–φ46
Større diametre giver stærkere sugekraft og bedre stabilitet
3. Arbejdsmiljø
Normale forhold → NBR (omkostningseffektiv)
Høj temperatur / rent miljø → silikone
Elektronik / følsomme dele → antistatiske materialer
Comma understøtter materialetilpasning for at matche specifikke industribehov
4. Udstyrsplads & layout
Kompakte automatiseringssystemer → ZP2-ZJ er ideel, da der ikke er behov for ekstra bufferplads
Sørg for, at koppens højde og slag passer til dit maskindesign
Tjek kompatibilitet med eksisterende monterings- og vakuumsystemer
5. Håndteringshastighed og nøjagtighed
High-speed pick-and-place → mindre kopper med hurtig respons
Præcisionsplacering påkrævet → vælg passende bælglag for at reducere fejljustering
6. Stabilitetskrav
Hvis arbejdsemner vippes eller placeres inkonsekvent, skal du prioritere:
Flerlags bælg
Større kontaktflade
Dette forbedrer tætningen og reducerer sugesvigt
Praktisk valgtip
Hvis du er usikker, så start med:
Mellemstørrelse (f.eks. φ15–φ30)
Silikone eller NBR materiale
1,5-lags til almindelig brug / 4,5-lags til komplekse overflader
Optimer derefter baseret på reel testydelse.

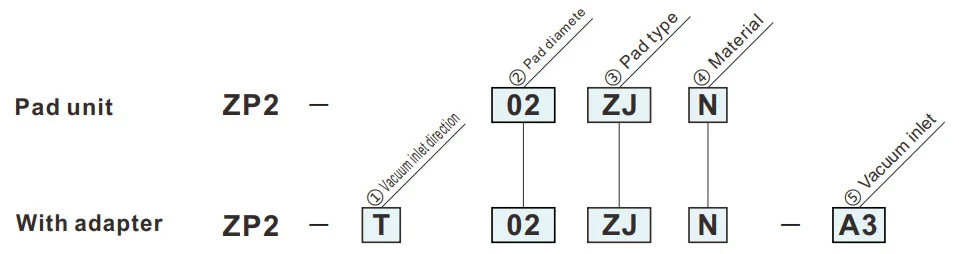

Sådan bestiller du
- Til brug hvor der ikke er plads til bufferen (fjedertype).
- Arbejdsemner med skrå adsorptionsoverflade.
| ①Vakuumindløbsretning | |
| T | Lodret |
| ③Pad type | |
| ZJ | Bælge |
|
⑤ Vakuumindtag
② Pudediameter (mm)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| A3 | M3x0,5 (han) | ● | ● | — | — |
| A5 | M5x0,8 (han) | — | — | ● | ● |
| ④Materiale | |
| N | NBR |
| S | Silikonegummi |
| U | Urethan gummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikonegummi |
Grønt symbol er tilpassede modeller.

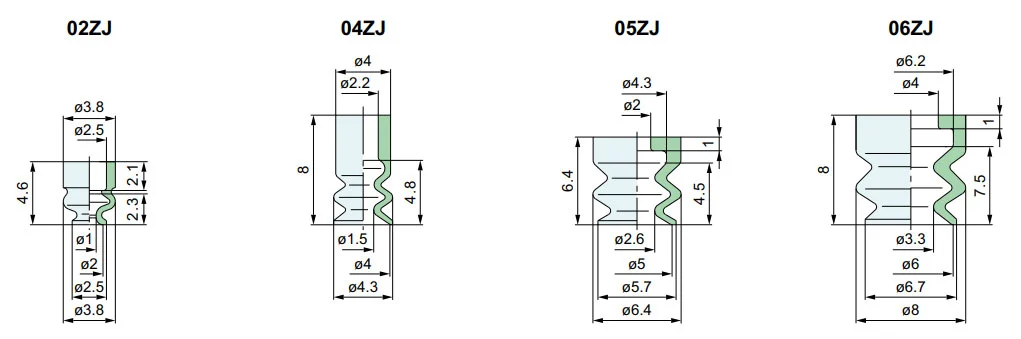

Dimensioner (mm)
Grønt symbol er tilpassede modeller.
ZJ
Bælge
| Model | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materiale |
|
| ZP2 | 02 | ZJ |
N S U F GN GS |
| 04 | |||
| 05 | |||
| 06 | |||
Model til reference: ZP2-02ZJS

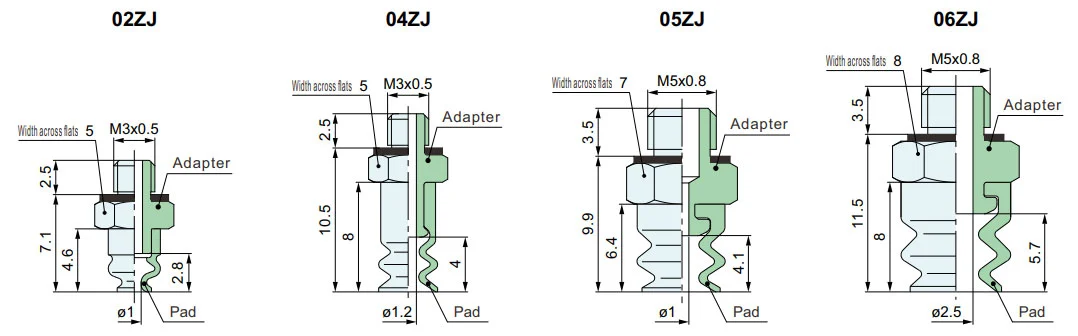

ZP2-T
Lodret
| Model | Adapter | |||||
|
① Vakuum indløbsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑤ Vakuum fjord |
||
| ZP2 | T | 02 | ZJ |
N S U F GN GS |
A3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | A5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
Referencemodel: ZP2-T04ZJGS-A3
Pudemateriale og egenskaber
⚪: Lille eller ingen indflydelse △: Kan bruges afhængigt af forhold X: Ikke egnet
|
Materiale
Karakteristika
|
Symbol | Durometer HS (±5°) |
Farve af gummi |
Drift temperatur område (°C) |
Olie modstand benzin |
Olie modstand benzol |
Grundlag modstand |
Syre modstand |
Vejrevne | Ozon modstand |
Afslidning modstand |
Vandtæt | Opløsningsmiddel modstand (benzen, toluen) |
Anvendelse |
| NBR | N | 50 | Sort | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdragelse af almindeligt arbejde, Bølgepap, Finerplade, Jernplade m.fl |
| Silikonegummi | S | 45 ~ 50 | Hvid | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, Fjernelse fra trykstøbning, Tyndt arbejde, Foodprocessor |
| Urethan gummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepap, Jernplade, Finerplade |
| FKM | F | 60 | Sort | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemisk arbejde |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbejde med halvledere (statisk elektricitetsmodstand) | |
| Ledende silikonegummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektricitet) |
Ovenstående tabel dækker kun generelle karakteristika for emnet gummimateriale. Blå symbol er tilpassede modeller.
Anvendelsesoversigt for pneumatiske komponenter (vakuum sugekop) i forskellige industrielle områder
I. Kernestyrker
II. Udvinding af applikationer efter industri
A. Medicin og medicinsk industri
A.1：Kernekrav:Ren og forureningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebyggelse af krydskontaminering
A.2 Nøglescenarier:
1. Farmaceutisk emballage: medicinflaske / farmaceutisk plade / infusionspose afhentning (fødevarekvalitets silikone sugekop, ingen partikeludskillelse)
2. Montering af medicinsk udstyr: kirurgiske instrumenter/medicinske katetre/stykker af protesehåndtering (justerbart undertryk, deformationsbeskyttelse)
3. Biologisk laboratorium: petriskål/centrifugerør/reagenskortoverførsel (kemisk resistent, sterilt kompatibel)
B. Elektronik- og halvlederindustrien
B.1 Kernekrav:antistatisk (10⁶-10¹¹Ω), præcisionspositionering (fejl ≤0,01 mm), ridsemodstand
B.2 Nøglescenarier:
1. Chip/halvleder: waferhåndtering, chipemballage (porøs keramik/antistatisk silikone sugekop, ensartet undertryk for at forhindre brud)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 modstande) overflademonteret (tynde silikone/gel/mikro sugekopper for at forhindre rynker/rivning)
3. Skærm: LCD/OLED-panel, berøringsglasgreb (højt gennemsigtigt materiale, ingen pletter og ridser)
C. Automobil- og bildeleindustrien
C.1 Kernekrav:stort sug (enkelt sugeskive ≥500N), multispecifikationstilpasning (metal/plastik/glas), skridsikker
C.2 Nøglescenarier:
4. Kropsfremstilling: Stålplade/dørkarmhåndteringssvejsning (gummi-/multisugekopper med stor diameter, skridsikker tekstur)
5. Glas / Interiør: Forrudemontering, lædersædeoverfladeoverførsel (temperaturbestandig silikone / svampe sugekopper, beskyttelse mod deformation)
6. Dele: motorcylinderhus / gearkassehusgreb (vakuum + mekanisk lås, anti-fald)
D. Fødevare- og emballageindustrien
D.1 Kernekrav:Fødevaregodkendt materiale (FDA-certificeret), let at rengøre, knusningsbestandigt
D.2 Nøglescenarier:
1. Håndtering af fødevarer: bagværk / frisk kød / frugtsortering (lavsugende svampesugekop, lugtfri og nem at vaske)
2. Emballageautomatisering: åbning af emballagepose, steril kartonstøbning (statisk eliminering/ flerpunktssugning, velegnet til tynd/hård emballage)
E. Logistik- og lagerbranchen
E.1 Kernekrav:effektiv tilpasning (flere specifikationer af varer), stabilt tryk, anti-fald
E.2 Nøglescenarier:
1. Kartonhåndtering: e-handel kartonsortering (justerbart sugesystem, vakuumtryk)
2. Plade/rulle: Træplade/plastfilmrulleoverførsel (lang strimmel/ringformet sugekop, ensartet adsorption for at forhindre forskydning)
F. Ny energi og specialindustrier
F.1 Ny energi (lithium batteri/pv):
1. Lithium batteriplade (anti-statisk porøs sugekop, anti-støv), fotovoltaisk glas (stor sugekop i silikone, ingen ridse)
F.2 Tryk og papir
1. Indfangning af papir/tryksager (absorberende papirmateriale, let undertryk for at forhindre rivning og blækforurening)
III. Sammenfatning af kernetilpasningslogik
| Arbejdsemnets egenskaber | Pipette tilpasningsprogram | Tilsvarende branchescenarier |
| Tynd / skrøbelig / præcision | Silikone/keramisk materiale, mikroundertryk, mikrosugemundstykke | Elektroniske halvledere, lægemidler |
| Tunge ting / Stor størrelse | Gummimateriale, sugekop med stor diameter, multi-sugekoparray | Biler, logistikpaneler |
| Sundhed/Forebyggelse af forurening | Fødevare-/medicinsk silikone, let at rengøre struktur | Medicin, mad |
| Bløde/uregelmæssige overflader | Svampmateriale, deformerbar sugekop | Bilinteriør, mad |
| Antistatiske krav | Antistatisk silikone, ionvindstøttet | elektronisk halvleder |
