Vakuumsugning er en kerneløsning til "fleksibel greb" i industriel automation med fire kernefordele: ikke-skadende greb, tilpasningsevne til multimateriale/uregelmæssige emner, ren og miljøbeskyttelse og fleksibel drift. Den kan tilpasses til forskellige industrikarakteristika for emner (tynd/tyk, præcision/grov, sanitær/standard).
Bælge uden låsering Vakuumsugekopper ZP2-J
Commaelec er førende Bælge uden låsering Vakuumsugekopper ZP2-J producent, tilbyder 2,5- og 3,5-lags muligheder (φ6–φ30mm) til kompakt, tilpasningsdygtig håndtering af små eller skrå emner. Højkvalitets gummi, silikone og antistatiske materialer sikrer stabil sugning. Fleksibel installation understøtter vertikal/lateral vakuumindgang og integration med adaptere eller robotarme.
Klik og start markeringen
》Vend tilbage til produktinformation

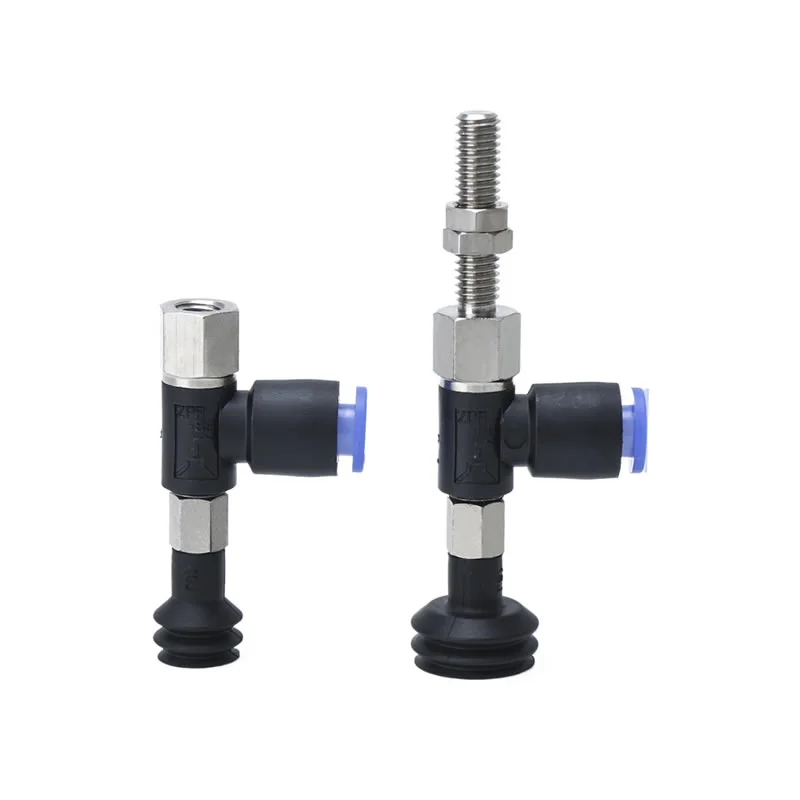

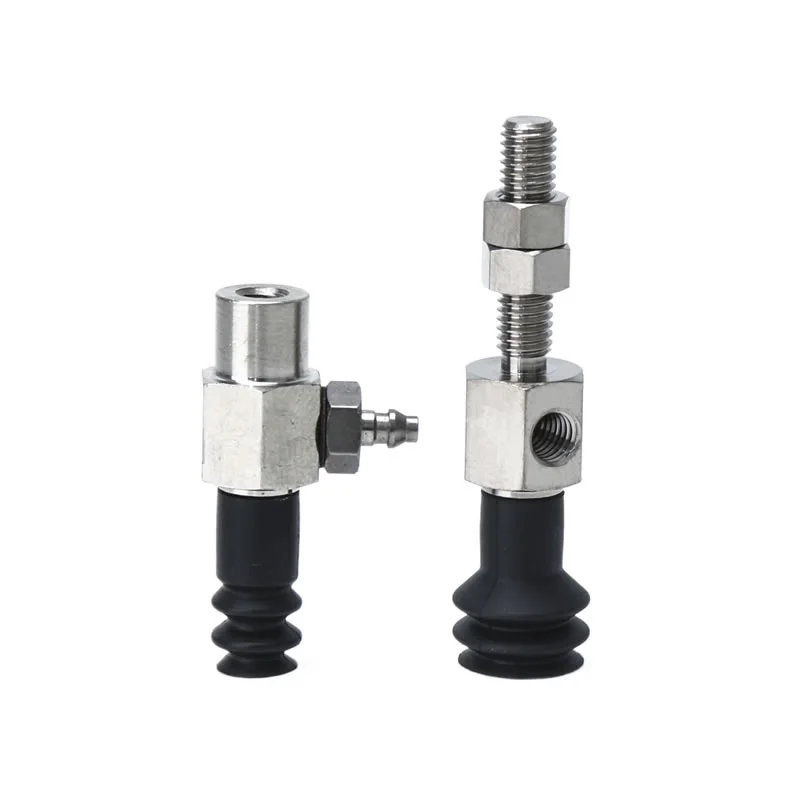

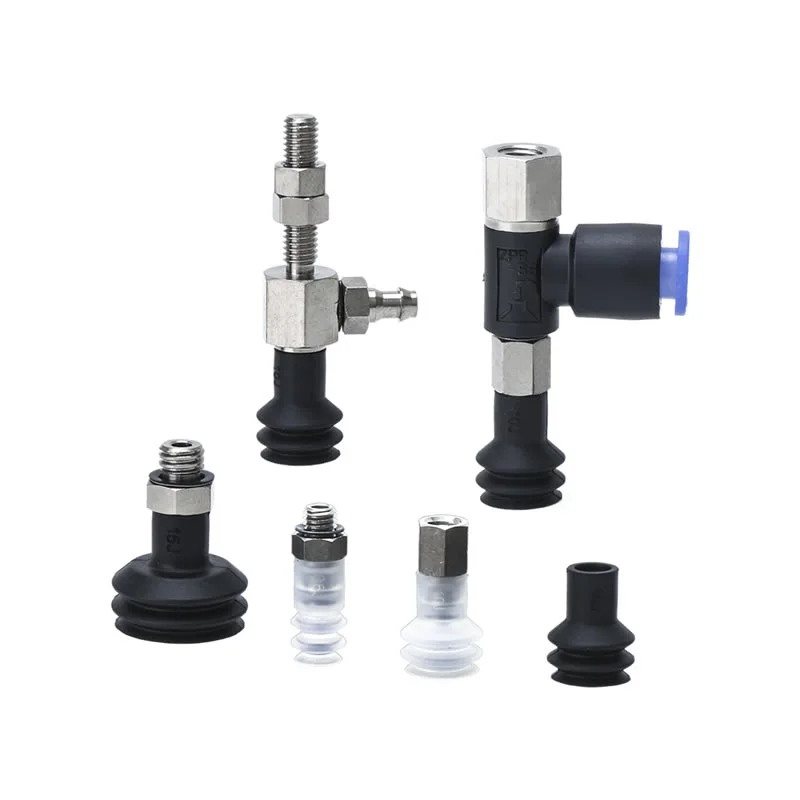

Bælge uden låsering Vakuumsugekopper ZP2-J
Bælgpudeenhed i ZP2-serien
ZP2-T-serien med adapterbælge-vakuumpuder
ZP2-R-serien med adapterbælge-vakuumpuder
ZP2-Y-serien med adapterbælge-vakuumpuder
Beskrivelse
Sådan bestiller du
Specifikationer / Materiale
Ansøgninger
Ressource

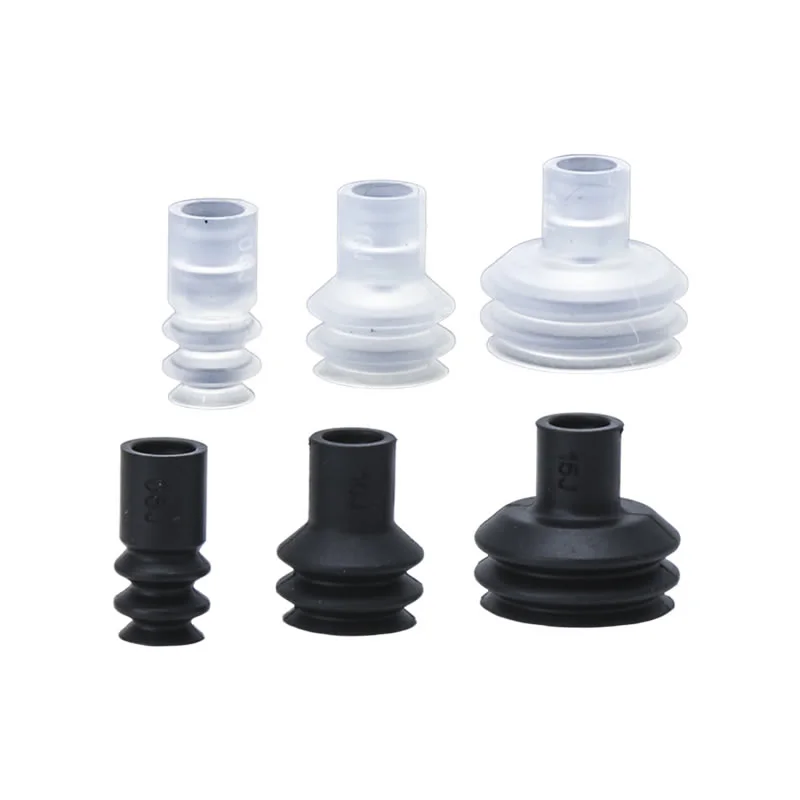

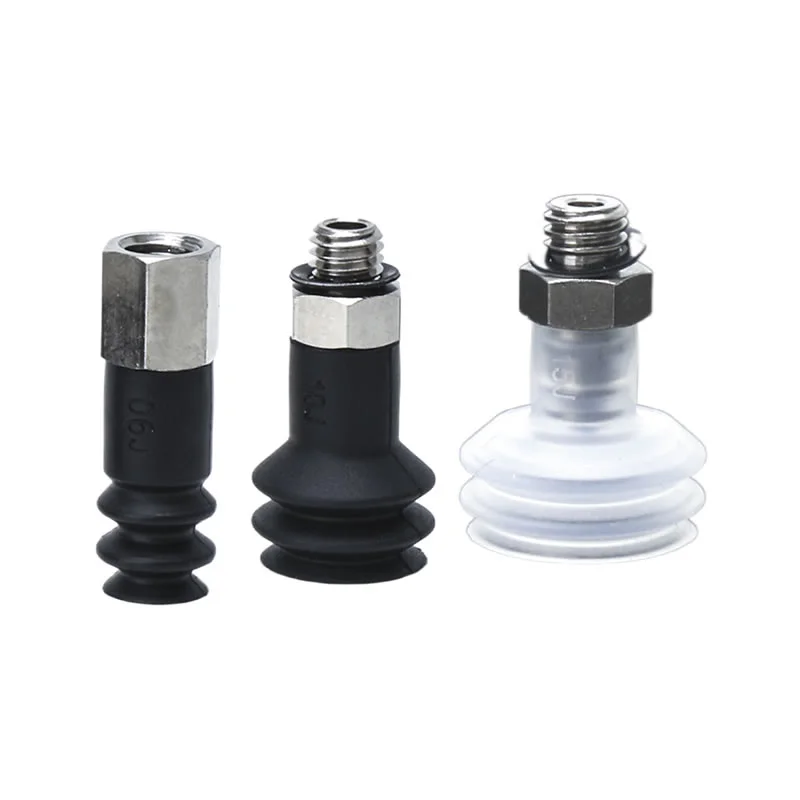

Bælgene uden låsering Vakuumsugekopper ZP2-J er designet til kompakte, præcise og tilpasningsdygtige automatiseringsapplikationer. De er ideelle til små komponenter, uregelmæssige dele og produktionslinjer med begrænset plads.
Nøglefunktioner ved ZP2-J bælgkopper uden låsering
Høj fleksibilitet
Flertrins harmonikadesign (2,5-lags eller 3,5-lags) tillader lodret slagabsorption, hvilket kompenserer for højdeforskelle og mindre forskydninger.
Sikrer stabilt greb på ujævne eller skrå overflader.
Understøtter sarte eller uregelmæssigt formede emner uden at forårsage skade.
Ingen låsering nødvendig
2,5-lags modeller kræver ikke en låsering, hvilket forenkler installationen og reducerer monteringstiden.
Fås i φ6mm, φ10mm og φ15mm diametre for at matche forskellige sugekrav.
Bevarer pålidelig vedhæftning på trods af fraværet af låsebeslag.
Monteringstype
Designet til direkte eller modulær integration i robotarme og automatiserede stationer.
Kompakt struktur passer til trange pladser på produktionslinjer.
Understøtter effektiv materialehåndtering i elektronik, sprøjtestøbning og små metalbearbejdningsindustrier.
Materiale variation
Bælgene uden låsering vakuumsugekopper ZP2-J er fremstillet af højkvalitets silikone, gummi eller polyurethan (PU), der tilbyder en kombination af enestående slidstyrke og fleksibilitet.
Kompatibel med renrum eller antistatiske miljøer til elektronikfremstilling.
Sikrer langvarig holdbarhed under hyppige cyklusser og opretholder ensartet vakuumydelse.
Hvad er forskellen mellem ZP2-J og ZP2-ZJ?
ZP2-J
Type:Multibælgebælge uden låsering Vakuumsugekopper ZP2-J
Låsering:Valgfri; 2,5-lags modeller kræver ikke en låsering
Størrelser:2,5-lags (φ6mm, φ10mm, φ15mm), 3,5-lags (φ9mm, φ14mm, φ16mm, φ25mm, φ30mm)
Ansøgninger:Fungerer godt på skrå overflader eller begrænset bufferplads; ideel til små elektronik, sprøjtestøbte dele og kompakte metalkomponenter
Fleksibilitet:Høj lodret slagabsorption på grund af harmonikadesign
Montering:Kompakt, nem integration i robotarme og automatiserede stationer
ZP2-ZJ
Type:Enkelt- eller totrins bælg vakuumkop med låsering
Låsering:Nødvendig for sikker montering
Størrelser:Typisk større diametre end ZP2-J; designet til tungere eller større emner
Ansøgninger:Velegnet til lidt større, tungere eller mere stive genstande; almindeligt anvendt i industriel automation, hvor stabilitet og sikker fastgørelse er kritisk
Fleksibilitet:Moderat slagabsorbering; fokus på pålidelig holding frem for ekstrem vertikal kompensation
Montering:Kræver låsering for sikker fastgørelse, kompatibel med standard monteringshardware

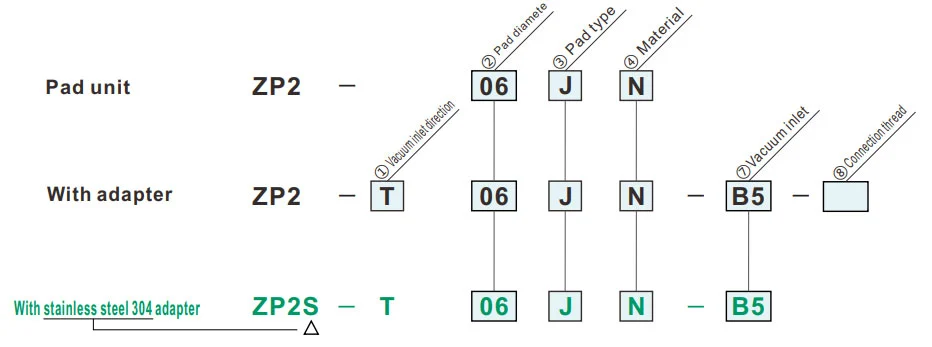

Sådan bestiller du
- Til brug hvor der ikke er plads til bufferen (fjedertype).
- Arbejdsemner med skrå adsorptionsoverflade.
- Gælder for ZP-seriens adapter.
| ①Vakuumindløbsretning | ⑦ Vakuumindtag | ⑧ Tilslutningsgevind | ||
| T | Lodret |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | Lateral |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ②Paddiameter (mm) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③Pad type | |
| J | Bælge (2,5-trins) |
| ⑦ Vakuumindtag | |||
| Han tråd | A5 | M5 x0,8 | |
| A6 | M6 x1,0 | ||
| Huntråd | B4 | M4 x0,7 | |
| B5 | M5 x0,8 | ||
| Modhagebeslag | U4 | Til ø4 bløde slanger | M-5AU-4 |
| N4 | Til ø4 nylonrør | M-5AN-4 | |
| U6 | Til ø6 bløde slanger | M-5AU-6 | |
| N6 | Til ø6 nylonrør | M-5AN-6 | |
| Et-touch-tilpasning | 04 | ø4 | |
| 06 | ø6 | ||
| ④Materiale | |
| N | NBR |
| S | Silikonegummi |
| U | Urethan gummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikonegummi |
reen symbol er tilpassede modeller.
| ⑧ Tilslutningsgevind | ||
| Han tråd | A5 | M5 x0,8 |
| A6 | M6 x1,0 | |
| Huntråd | B4 | M4 x0,7 |
| B5 | M5 x0,8 | |

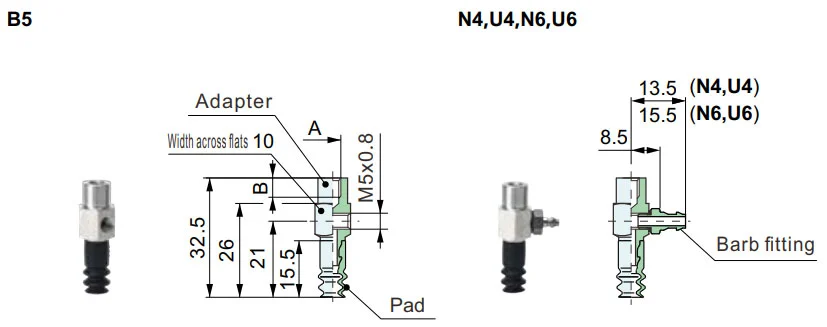

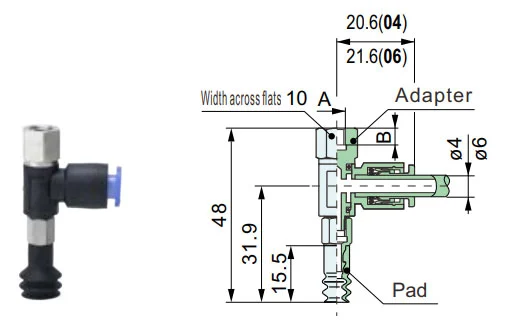

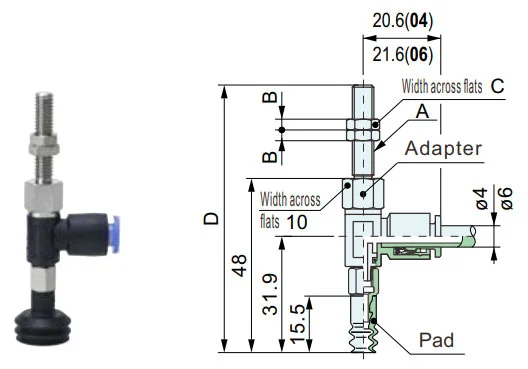

Dimensioner (mm)
Grønt symbol er tilpassede modeller.
J
Bælge
| Model | øA | øB | øC | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materiale |
||||
| ZP2 | 06 | J |
N S U F GN GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
Referencemodel: ZP2-06JN

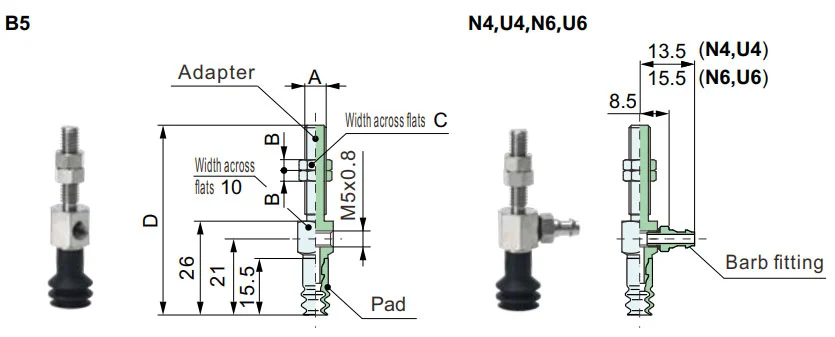

Adapter monteringsmål
ZP2-T
Lodret
A5, A6
| Model | A | B | C | D | Tilpasse | |||||
|
① Vakuum indløbsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum fjord |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
A5 | M5x0,8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1,0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
Referencemodel: ZP2-TB10JGN-A5
ZP2-T
Lodret
B4, B5
| Model | A | B | Tilpasse | |||||
|
① Vakuum indløbsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum fjord |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
B4 | M5x0,8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1,0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
Referencemodel: ZP2-TB15JN-B5
ZP2-R
Lateral
A5, A6
| Model | A | B | C | D | Tilpasse | ||||||||
|
① Vakuum indløbsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
A5 | M5x0,8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1,0 | 3 | 8 | 74 | A6 | ||||||||
Model til reference: ZP2-R06JGN-04-A5 Adapter til reference: ZPR1-04-A5
ZP2-R
Lateral
B4, B5
| Model | A | B | Tilpasse | ||||||||
|
① Vakuum indløbsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
B4 | M4x0,7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Model til reference: ZP2-RB10JN-06-B5 Adapter til reference: ZPR1-06-B5
ZP2-Y
Lateral
A5, A6
| Model | A | B | C | D | Tilpasse | ||||||||
|
① Vakuum indløbsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | M5x0,8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1,0 | 3 | 8 | 53 | A6 | ||||||||
Referencemodel: ZP2-YB15JGN-U4-A6 Adapter til reference: ZPY1-U4-A6
ZP2-Y
Lateral
B4, B5
| Model | A | B | Tilpasse | ||||||||
|
① Vakuum indløbsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B4 | M4x0,7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Referencemodel: ZP2-Y06JS-N4-B4 Adapter til reference: ZPY1-N4-B4
Pudemateriale og egenskaber
⚪: Lille eller ingen indflydelse △: Kan bruges afhængigt af forhold X: Ikke egnet
|
Materiale
Karakteristika
|
Symbol | Durometer HS (±5°) |
Farve af gummi |
Drift temperatur område (°C) |
Olie modstand benzin |
Olie modstand benzol |
Grundlag modstand |
Syre modstand |
Vejrevne | Ozon modstand |
Afslidning modstand |
Vandtæt | Opløsningsmiddel modstand (benzen, toluen) |
Anvendelse |
| NBR | N | 50 | Sort | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdragelse af almindeligt arbejde, Bølgepap, Finerplade, Jernplade m.fl |
| Silikonegummi | S | 45 ~ 50 | Hvid | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, Fjernelse fra trykstøbning, Tyndt arbejde, Foodprocessor |
| Urethan gummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepap, Jernplade, Finerplade |
| FKM | F | 60 | Sort | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemisk arbejde |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbejde med halvledere (statisk elektricitetsmodstand) | |
| Ledende silikonegummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektricitet) |
Ovenstående tabel dækker kun generelle karakteristika for emnet gummimateriale. Blå symbol er tilpassede modeller.
Anvendelsesoversigt for pneumatiske komponenter (vakuum sugekop) i forskellige industrielle områder
I. Kernestyrker
II. Udvinding af applikationer efter industri
A. Medicin og medicinsk industri
A.1：Kernekrav:Ren og forureningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebyggelse af krydskontaminering
A.2 Nøglescenarier:
1. Farmaceutisk emballage: medicinflaske / farmaceutisk plade / infusionspose afhentning (fødevarekvalitets silikone sugekop, ingen partikeludskillelse)
2. Montering af medicinsk udstyr: kirurgiske instrumenter/medicinske katetre/stykker af protesehåndtering (justerbart undertryk, deformationsbeskyttelse)
3. Biologisk laboratorium: petriskål/centrifugerør/reagenskortoverførsel (kemisk resistent, sterilt kompatibel)
B. Elektronik- og halvlederindustrien
B.1 Kernekrav:antistatisk (10⁶-10¹¹Ω), præcisionspositionering (fejl ≤0,01 mm), ridsemodstand
B.2 Nøglescenarier:
1. Chip/halvleder: waferhåndtering, chipemballage (porøs keramik/antistatisk silikone sugekop, ensartet undertryk for at forhindre brud)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 modstande) overflademonteret (tynde silikone/gel/mikro sugekopper for at forhindre rynker/rivning)
3. Skærm: LCD/OLED-panel, berøringsglasgreb (højt gennemsigtigt materiale, ingen pletter og ridser)
C. Automobil- og bildeleindustrien
C.1 Kernekrav:stort sug (enkelt sugeskive ≥500N), multispecifikationstilpasning (metal/plastik/glas), skridsikker
C.2 Nøglescenarier:
4. Kropsfremstilling: Stålplade/dørkarmhåndteringssvejsning (gummi-/multisugekopper med stor diameter, skridsikker tekstur)
5. Glas / Interiør: Forrudemontering, lædersædeoverfladeoverførsel (temperaturbestandig silikone / svampe sugekopper, beskyttelse mod deformation)
6. Dele: motorcylinderhus / gearkassehusgreb (vakuum + mekanisk lås, anti-fald)
D. Fødevare- og emballageindustrien
D.1 Kernekrav:Fødevaregodkendt materiale (FDA-certificeret), let at rengøre, knusningsbestandigt
D.2 Nøglescenarier:
1. Håndtering af fødevarer: bagværk / frisk kød / frugtsortering (lavsugende svampesugekop, lugtfri og nem at vaske)
2. Emballageautomatisering: åbning af emballagepose, steril kartonstøbning (statisk eliminering/ flerpunktssugning, velegnet til tynd/hård emballage)
E. Logistik- og lagerbranchen
E.1 Kernekrav:effektiv tilpasning (flere specifikationer af varer), stabilt tryk, anti-fald
E.2 Nøglescenarier:
1. Kartonhåndtering: e-handel kartonsortering (justerbart sugesystem, vakuumtryk)
2. Plade/rulle: Træplade/plastfilmrulleoverførsel (lang strimmel/ringformet sugekop, ensartet adsorption for at forhindre forskydning)
F. Ny energi og specialindustrier
F.1 Ny energi (lithium batteri/pv):
1. Lithium batteriplade (anti-statisk porøs sugekop, anti-støv), fotovoltaisk glas (stor sugekop i silikone, ingen ridse)
F.2 Tryk og papir
1. Indfangning af papir/tryksager (absorberende papirmateriale, let undertryk for at forhindre rivning og blækforurening)
III. Sammenfatning af kernetilpasningslogik
| Arbejdsemnets egenskaber | Pipette tilpasningsprogram | Tilsvarende branchescenarier |
| Tynd / skrøbelig / præcision | Silikone/keramisk materiale, mikroundertryk, mikrosugemundstykke | Elektroniske halvledere, lægemidler |
| Tunge ting / Stor størrelse | Gummimateriale, sugekop med stor diameter, multi-sugekoparray | Biler, logistikpaneler |
| Sundhed/Forebyggelse af forurening | Fødevare-/medicinsk silikone, let at rengøre struktur | Medicin, mad |
| Bløde/uregelmæssige overflader | Svampmateriale, deformerbar sugekop | Bilinteriør, mad |
| Antistatiske krav | Antistatisk silikone, ionvindstøttet | elektronisk halvleder |
