Vakuumsugning er en kerneløsning til "fleksibel greb" i industriel automation med fire kernefordele: ikke-skadende greb, tilpasningsevne til multimateriale/uregelmæssige emner, ren og miljøbeskyttelse og fleksibel drift. Den kan tilpasses til forskellige industrikarakteristika for emner (tynd/tyk, præcision/grov, sanitær/standard).

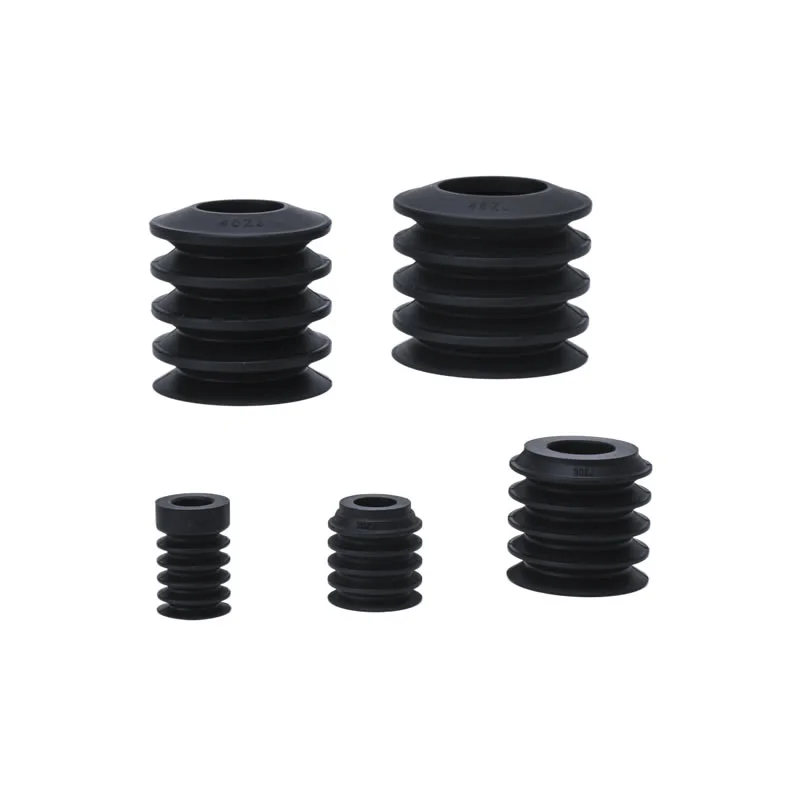

Bælge Vakuumsugekopper ZP2-ZJ
Commaelec Factorys bælge-vakuumsugekopper ZP2-ZJ giver en løsning til industrielle automatiseringsapplikationer, der kombinerer omkostningseffektivitet med pålidelig ydeevne. Harmonikabælgedesignet (1,5-lags for φ2–φ6, 4,5-lags for φ15–φ46) tilpasser sig ujævne og vinklede overflader, kompenserer for positionsafvigelser og sikrer stabilt sug. Fremstillet med materialer af høj kvalitet og moden vakuumteknologi leverer de stærk vedhæftning og understøtter kundetilpassede løsninger med stabil forsyning.
Klik og start markeringen
》Vend tilbage til produktinformation
Bælge Vakuumsugekopper ZP2-ZJ
ZP2 Series Bælge Vacuum Pad Unit

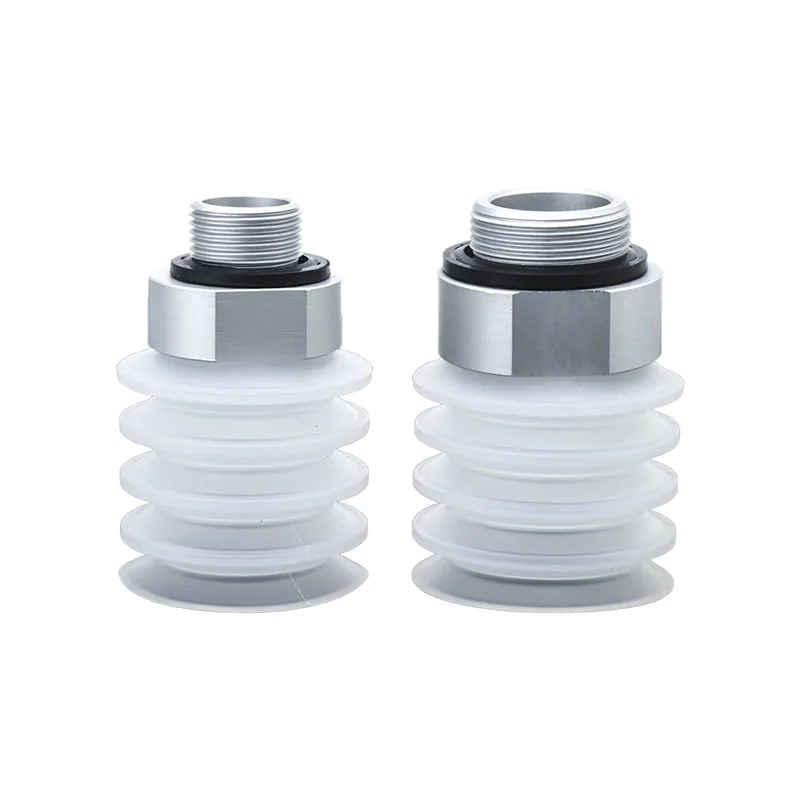

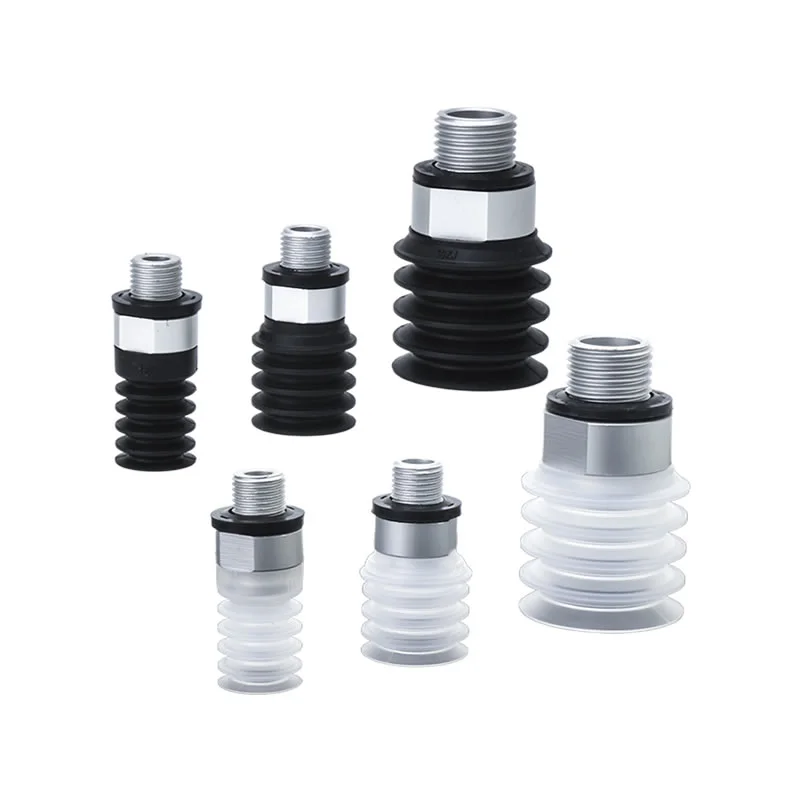

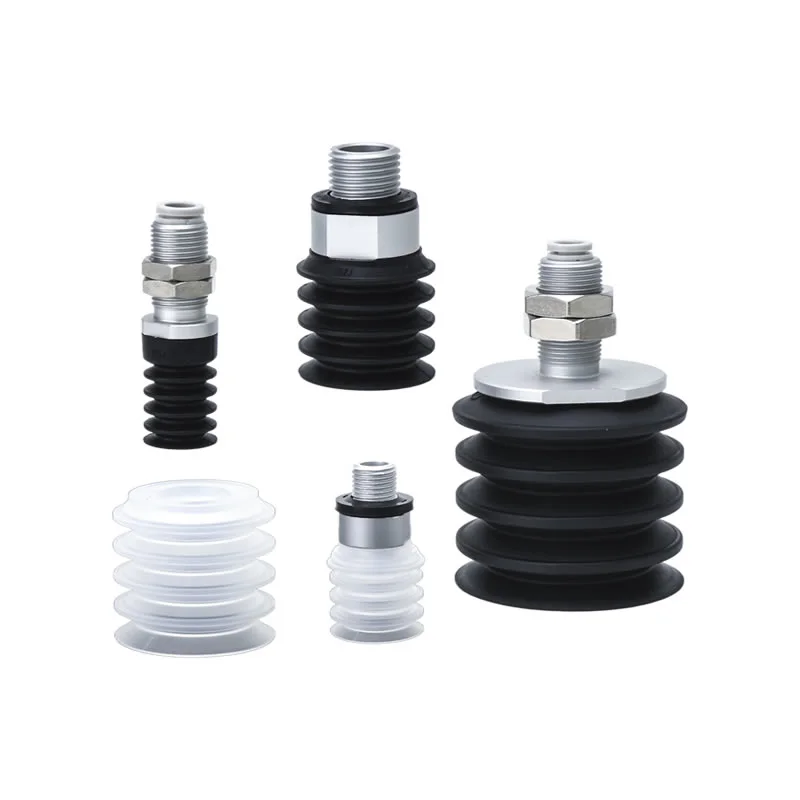

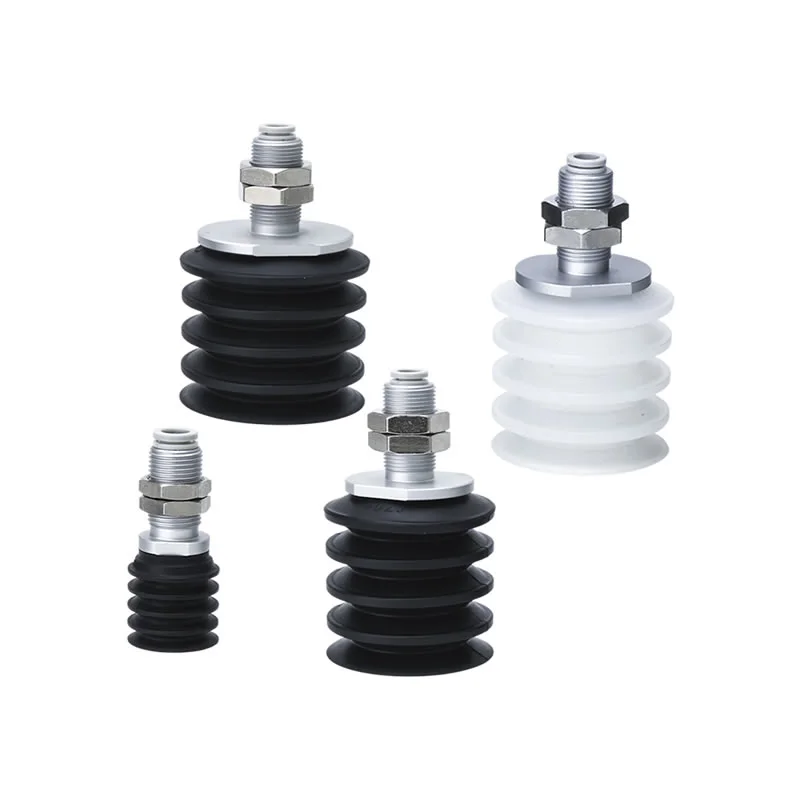

ZP2-T-serien med adapterbælge-vakuumpude
Beskrivelse
Sådan bestiller du
Specifikationer / Materiale
Ansøgninger
Ressource
Fordele ved Bælge Vakuum Sugekopper ZP2-ZJ
Højhastighedshåndtering
Designet til hurtig respons i automatiserede systemer, hvilket sikrer stabilt sug under højcyklus pick-and-place operationer.
Overlegen tilpasningsevne
Fleksibel bælgstruktur tilpasser sig let til ujævne, buede eller skrå overflader for pålidelig tætning.
Kompakt / pladsbesparende
Intet behov for ekstra bufferplads, hvilket gør den ideel til kompakt udstyr og tætte layouts.
Materiale variation
Fås i NBR, silikone og tilpassede materialer, der passer til forskellige temperaturer og arbejdsmiljøer.
Marker-frie muligheder
Valgfri ikke-mærkende materialer hjælper med at beskytte følsomme overflader såsom glas eller elektroniske komponenter.
Faq
Hvad er ZJ-stilen?
Bælgevakuumsugekopperne ZP2-ZJ har en harmonika (bælge) struktur designet til fleksibilitet og stabilitet.
Fås i 1,5-lags (φ2–φ6) og 4,5-lags (φ15–φ46) designs
Tilpasser sig ujævne, buede eller skrå overflader
Kompenserer for højde- og vinkelafvigelser under håndtering
Eliminerer behovet for ekstra bufferplads, ideel til kompakte automatiseringsopsætninger
Hvilke materialer er tilgængelige?
NBR: omkostningseffektiv og slidstærk til almindelig brug
Silikone: velegnet til høje temperaturer og rene miljøer
Skræddersyede materialer: ZP2-ZJ bælgesugekoppen fås i antistatiske varianter eller specielle kompositmaterialer, der er skræddersyet til specifikke industrikrav.
Commaelec sikrer ensartet materialekvalitet og understøtter skræddersyede løsninger baseret på arbejdsforhold
Hvad er typiske applikationer?
Robotiske pick-and-place-systemer
Håndtering af uregelmæssige eller vinklede emner
Elektronik, montering af små dele og præcisionsfremstilling
Kompakt automationsudstyr, hvor pladsen er begrænset
Hvordan er de konfigureret?
Flere størrelser: φ2, φ4, φ5, φ6, φ15, φ20, φ30, φ40, φ46
Vælg mellem 1,5-lags eller 4,5-lags bælge afhængig af anvendelsesbehov
Kompatibel med forskellige monterings- og vakuumsystemer
Understøtter tilpassede konfigurationer til specifikke projekter

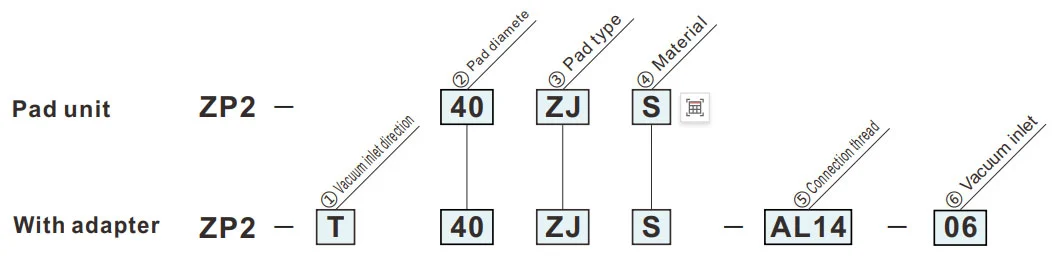

Sådan bestiller du
- Til brug hvor der ikke er plads til bufferen (fjedertype).
- Arbejdsemner med skrå adsorptionsoverflade.
| ③Pad type | |
| ZJ | Bælge (4,5-trins) |
| ④ Materiale | |
| N | NBR |
| S | Silikonegummi |
| U | Urethan gummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikonegummi |
Grønt symbol er tilpassede modeller.
| ①Vakuumindløbsretning |
⑤ ⑥
② Pudediameter (mm)
|
B15 | B20 | B30 | 40 | 46 | |||||
| ø15 | ø20 | ø30 | ø40 | ø46 | |||||||
| T | Lodret |
|
⑤ Tilslutningsgevind | Han tråd | AL12 | M12 x1,0 | ● | ● | - | - | - |
| AL14 | M14 x1,0 | - | - | ● | ● | ● | |||||
| ⑥ Vakuumindtag | One-touch montering | 06 | ø6 | ● | ● | ● | ● | ● | |||
|
Han tråd | A10 | M10 x1,0 | ● | ● | - | - | - | |||
| A16 | M16 x1,0 | - | - | ● | - | - | |||||
| A20 | M20 x1,5 | - | - | - | ● | - | |||||
| A30 | M30 x1,5 | - | - | - | - | ● | |||||
Dimensioner (mm)
Grønt symbol er tilpassede modeller.
ZJ
Bælge
| Model | øA | øB | øC | øD | øE | P | Y | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materiale |
||||||||
| ZP2 | B15 | ZJ |
N S U F GN GS |
14 | 15 | 6.7 | 8 | 15 | 23 | 16.2 |
| B20 | 19 | 20 | 13 | 9 | 21 | 18 | ||||
| B30 | 29 | 30 | 19.5 | 14 | 24 | 28.5 | 25.5 | |||
| 40 | 40 | 44 | 29 | 21 | 44 | 40.2 | ||||
| 46 | 46 | 50 | 35 | 27 | 30 | |||||
Model til reference: ZP2-B15ZJS

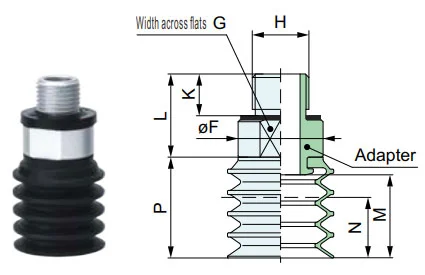

ZP2-T
Lodret
| Model | af | G | H | K | L | M | N | P | Adapter | |||||
|
① Vakuum indløbsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑥ Vakuum fjord |
||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
A10 | 15 | 14 | M10x1 | 8.8 | 17.5 | 16.2 | 9 | 23 | ZP2A-Z31-1P |
| B20 | 16 | 12 | 21 | ZP2A-Z31-2P | ||||||||||
| B30 | A16 | 24 | 21 | M16x1,5 | 11.8 | 23.5 | 23.5 | 17.5 | 28.5 | ZP2A-Z31-3P | ||||
| 40 | A20 | 34 | 30 | M20x1,5 | 26.5 | 38.5 | 30 | 44 | ZP2A-Z31-4P | |||||
| 46 | A30 | 42 | 38 | M30x1,5 | 11.4 | 29.5 | ZP2A-Z31-5P | |||||||
Referencemodel: ZP2-TB15ZJS-A10

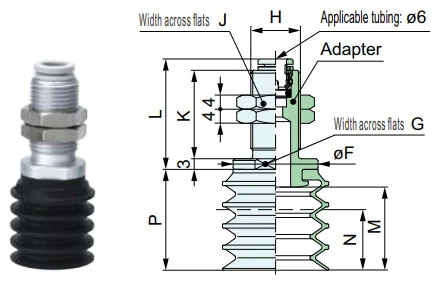

ZP2-T
Lodret
| Model | af | G | H | J | K | L | M | N | P | Adapter | ||||||
|
① Vakuum indløbsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑤ Forbindelse tråd |
⑥ Vakuum fjord |
|||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
AL12 | 06 | 15 | 14 | M12x1 | 17 | 20 | 26.2 | 16.2 | 9 | 23 | ZP2A-Z32-1 |
| B20 | 16 | 12 | 21 | ZP2A-Z32-2 | ||||||||||||
| B30 | AL14 | 24 | 21 | M14x1 | 19 | 25 | 31.2 | 23.5 | 17.5 | 28.5 | ZP2A-Z32-3 | |||||
| 40 | 34 | 30 | 38.5 | 30 | 44 | ZP2A-Z32-4 | ||||||||||
| 46 | 42 | 38 | ZP2A-Z32-5 | |||||||||||||
Model til reference: ZP2-TB30ZJS-AL14-06
Pudemateriale og egenskaber
⚪: Lille eller ingen indflydelse △: Kan bruges afhængigt af forhold X: Ikke egnet
|
Materiale
Karakteristika
|
Symbol | Durometer HS (±5°) |
Farve af gummi |
Drift temperatur område (°C) |
Olie modstand benzin |
Olie modstand benzol |
Grundlag modstand |
Syre modstand |
Vejrevne | Ozon modstand |
Afslidning modstand |
Vandtæt | Opløsningsmiddel modstand (benzen, toluen) |
Anvendelse |
| NBR | N | 50 | Sort | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdragelse af almindeligt arbejde, Bølgepap, Finerplade, Jernplade m.fl |
| Silikonegummi | S | 45 ~ 50 | Hvid | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, Fjernelse fra trykstøbning, Tyndt arbejde, Foodprocessor |
| Urethan gummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepap, Jernplade, Finerplade |
| FKM | F | 60 | Sort | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemisk arbejde |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbejde med halvledere (statisk elektricitetsmodstand) | |
| Ledende silikonegummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektricitet) |
Ovenstående tabel dækker kun generelle karakteristika for emnet gummimateriale. Blå symbol er tilpassede modeller.
Anvendelsesoversigt for pneumatiske komponenter (vakuum sugekop) i forskellige industrielle områder
I. Kernestyrker
II. Udvinding af applikationer efter industri
A. Medicin og medicinsk industri
A.1：Kernekrav:Ren og forureningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebyggelse af krydskontaminering
A.2 Nøglescenarier:
1. Farmaceutisk emballage: medicinflaske / farmaceutisk plade / infusionspose afhentning (fødevarekvalitets silikone sugekop, ingen partikeludskillelse)
2. Montering af medicinsk udstyr: kirurgiske instrumenter/medicinske katetre/stykker af protesehåndtering (justerbart undertryk, deformationsbeskyttelse)
3. Biologisk laboratorium: petriskål/centrifugerør/reagenskortoverførsel (kemisk resistent, sterilt kompatibel)
B. Elektronik- og halvlederindustrien
B.1 Kernekrav:antistatisk (10⁶-10¹¹Ω), præcisionspositionering (fejl ≤0,01 mm), ridsemodstand
B.2 Nøglescenarier:
1. Chip/halvleder: waferhåndtering, chipemballage (porøs keramik/antistatisk silikone sugekop, ensartet undertryk for at forhindre brud)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 modstande) overflademonteret (tynde silikone/gel/mikro sugekopper for at forhindre rynker/rivning)
3. Skærm: LCD/OLED-panel, berøringsglasgreb (højt gennemsigtigt materiale, ingen pletter og ridser)
C. Automobil- og bildeleindustrien
C.1 Kernekrav:stort sug (enkelt sugeskive ≥500N), multispecifikationstilpasning (metal/plastik/glas), skridsikker
C.2 Nøglescenarier:
4. Kropsfremstilling: Stålplade/dørkarmhåndteringssvejsning (gummi-/multisugekopper med stor diameter, skridsikker tekstur)
5. Glas / Interiør: Forrudemontering, lædersædeoverfladeoverførsel (temperaturbestandig silikone / svampe sugekopper, beskyttelse mod deformation)
6. Dele: motorcylinderhus / gearkassehusgreb (vakuum + mekanisk lås, anti-fald)
D. Fødevare- og emballageindustrien
D.1 Kernekrav:Fødevaregodkendt materiale (FDA-certificeret), let at rengøre, knusningsbestandigt
D.2 Nøglescenarier:
1. Håndtering af fødevarer: bagværk / frisk kød / frugtsortering (lavsugende svampesugekop, lugtfri og nem at vaske)
2. Emballageautomatisering: åbning af emballagepose, steril kartonstøbning (statisk eliminering/ flerpunktssugning, velegnet til tynd/hård emballage)
E. Logistik- og lagerbranchen
E.1 Kernekrav:effektiv tilpasning (flere specifikationer af varer), stabilt tryk, anti-fald
E.2 Nøglescenarier:
1. Kartonhåndtering: e-handel kartonsortering (justerbart sugesystem, vakuumtryk)
2. Plade/rulle: Træplade/plastfilmrulleoverførsel (lang strimmel/ringformet sugekop, ensartet adsorption for at forhindre forskydning)
F. Ny energi og specialindustrier
F.1 Ny energi (lithium batteri/pv):
1. Lithium batteriplade (anti-statisk porøs sugekop, anti-støv), fotovoltaisk glas (stor sugekop i silikone, ingen ridse)
F.2 Tryk og papir
1. Indfangning af papir/tryksager (absorberende papirmateriale, let undertryk for at forhindre rivning og blækforurening)
III. Sammenfatning af kernetilpasningslogik
| Arbejdsemnets egenskaber | Pipette tilpasningsprogram | Tilsvarende branchescenarier |
| Tynd / skrøbelig / præcision | Silikone/keramisk materiale, mikroundertryk, mikrosugemundstykke | Elektroniske halvledere, lægemidler |
| Tunge ting / Stor størrelse | Gummimateriale, sugekop med stor diameter, multi-sugekoparray | Biler, logistikpaneler |
| Sundhed/Forebyggelse af forurening | Fødevare-/medicinsk silikone, let at rengøre struktur | Medicin, mad |
| Bløde/uregelmæssige overflader | Svampmateriale, deformerbar sugekop | Bilinteriør, mad |
| Antistatiske krav | Antistatisk silikone, ionvindstøttet | elektronisk halvleder |
