Vakuumsugning er en kerneløsning til "fleksibel greb" i industriel automation med fire kernefordele: ikke-skadende greb, tilpasningsevne til multimateriale/uregelmæssige emner, ren og miljøbeskyttelse og fleksibel drift. Den kan tilpasses til forskellige industrikarakteristika for emner (tynd/tyk, præcision/grov, sanitær/standard).
Korte vakuumsugekopper ZP2-MU
Som en førende Kina-producent tilbyder vores fabrik tilpassede, korte vakuumsugekopper ZP2-MU (ø2-15 mm). Med en lav profil til trange pladser og antistatisk silikone. Ved at bruge importeret silikone, NBR og antistatiske materialer kombineret med komponenter i helt rustfrit stål er dette produkt velegnet til brug i lithiumbatteri- og halvlederindustrien.
Klik og start markeringen
》Vend tilbage til produktinformation
Korte vakuumsugekopper ZP2-EU
ZP2 Series Short-type Vacuum Pad Unit
ZP2-T-serien med adapter af kort type vakuumpude
Beskrivelse
Sådan bestiller du
Specifikationer / Materiale
Ansøgninger
Ressource
Korte vakuumsugekopper ZP2-MU er designet med en kompakt struktur og giver stabil, pålidelig adsorption.
Produktegenskaber:
Denne lavprofilsugekop er ideel til installationer med begrænset plads. Dens flade kontaktflade sikrer tæt tilpasning til emnet og leverer ensartet sugning og minimerer deformation - hvilket gør den velegnet til præcisionshåndteringsopgaver. Udvalgte modeller har antistatiske egenskaber, der opfylder kravene i følsomme miljøer såsom elektronikfremstilling.
Specifikationer:
Fås i en lang række små diametre, herunder φ2, φ3.5, φ4, φ5, φ6, φ8, φ10 og φ15, velegnet til håndtering af små og lette komponenter.
Materialer:
Valgmulighederne omfatter NBR (nitrilgummi), importeret silikone og antistatisk silikone, hvilket muliggør fleksibelt valg baseret på temperatur, slidstyrke og behov for elektrostatisk beskyttelse.
Tilslutningsmuligheder:
De korte vakuumsugekopper ZP2-MU understøtter flere monteringskonfigurationer, herunder udvendige gevind (A3) og indvendige gevind (B5), hvilket sikrer nem integration i en lang række udstyrssystemer.
FAQ
Hvad er "MU"-typen i ZP2?
"MU"-typen refererer til et mini, ultrakompakt (mikro) design inden for ZP2-serien.
Meget små diametre (φ2–φ15) til præcis håndtering
Lavprofilstruktur til trange installationsrum
Optimeret til lette, små arbejdsemner
Commaelec fremstiller korte vakuumsugekopper ZP2-MU med stabil dimensionsnøjagtighed, hvilket sikrer ensartet ydeevne i højpræcisionssystemer.
Hvad er de vigtigste fordele ved ZP2-MU?
Kompakt størrelse: ideel til tætte layouts og begrænset plads
Stabil adsorption: fladt design sikrer pålidelig tætning på små dele
Præcisionshåndtering: minimerer deformation under pick-and-place
Materialefleksibilitet: NBR, silikone og antistatiske muligheder tilgængelige
Høj konsistens: Commaelecs kontrollerede produktion sikrer ensartet kvalitet ved bulkbrug
Hvad er applikationerne?
Elektronikindustrien: chips, små komponenter, PCB-håndtering (antistatiske muligheder tilgængelige)
Præcisionssamlebånd: små plast- eller metaldele
Emballageautomatisering: letvægtsgenstande og hurtige cyklusoperationer
Håndtering af mikrokomponenter: hvor plads og nøjagtighed er afgørende

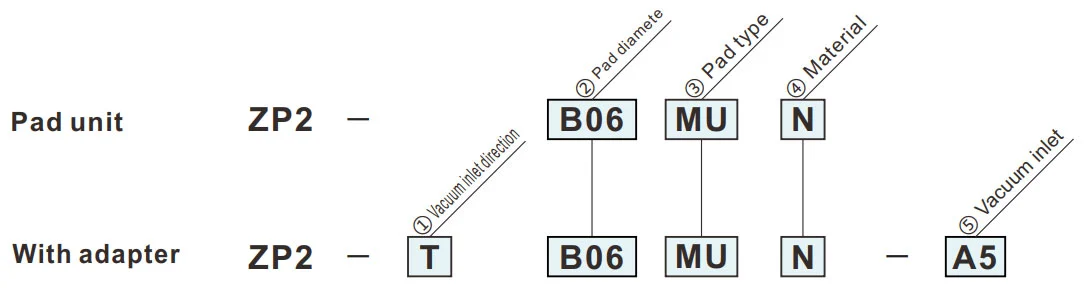

Sådan bestiller du
- Pladsbesparende i højderetningen.
| ①Vakuumindløbsretning | |
| T | Lodret |
| ③Pad type | |
| MU | Flad type |
|
⑤ Vakuumindtag
② Pudediameter (mm)
|
B02 | B035 | B04 | B05 | B06 | B08 | B10 | B15 | |
| ø2 | ø3,5 | ø4 | ø5 | ø6 | ø8 | ø10 | ø15 | ||
| A3 | M3x0,5 (han) | ● | ● | ● | ● | — | — | — | — |
| H5 | M5x0,8 (han) | — | — | — | — | ● | ● | ● | ● |
| B5 | M5x0,8 (hun) | — | — | — | — | ● | ● | ● | ● |
| ④Materiale | |
| N | NBR |
| S | Silikonegummi |
| U | Urethan gummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikonegummi |
Grønt symbol er tilpassede modeller.
Dimensioner (mm)
Grønt symbol er tilpassede modeller.
MU
Flad type
| Model | øA | øB | øC | D | øE | af | øG | H | Y | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materia |
||||||||||
| ZP2 | B02 | MU |
N S U F GN GS |
2 | 2.4 | 4 | 4 | 1 | 3 | 2 | 2.5 | 0.5 |
| B035 | 3.5 | 3.8 | ||||||||||
| B04 | 4 | 4.8 | 1.4 | 0.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||||
| B06 | 6 | 6.7 | 7.5 | 6.5 | 2 | 6 | 4 | 4 | 0.8 | |||
| B08 | 8 | 8.8 | 8 | 7 | 1.2 | |||||||
| B10 | 10 | 10.6 | ||||||||||
| B15 | 15 | 15.6 | 9 | 8 | 2 | |||||||
Model til reference: ZP2-B035MUN

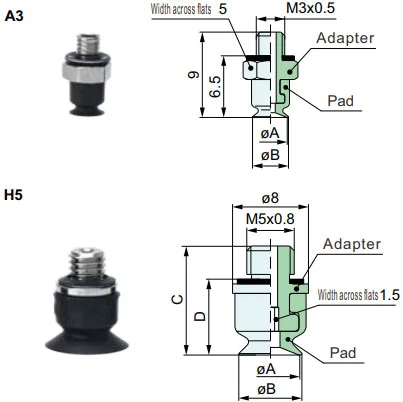

Adapter monteringsmål
Anvendelig pude: B02MU/B035MU/B04MU/B05MU
Anvendelig pude: B06MU/B08MU/B10MU/B15MU
ZP2-T
Lodret
A3,H5
| Model | øA | øB | C | D | Adapter | |||||
|
① Vakuum fjord retning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑤ Vakuum fjord |
||||||
| ZP2 | T | B02 | MU |
N S U F GN GS |
A3 | 2 | 2.4 | — | — | ZP2A-M01P |
| B035 | 3.5 | 3.8 | ||||||||
| B04 | 4 | 4.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||
| B06 | H5 | 6 | 6.7 | 11.5 | 8 | ZP2A-M02P | ||||
| B08 | 8 | 8.8 | 12 | 8.5 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 13 | 9.5 | ||||||
Referencemodel: ZP2-TB10MUGS-H5
ZP2-T
Lodret
B5
| Model | øA | øB | C | D | Adapter | |||||
|
① Vakuum indløbsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑤ Vakuum fjord |
||||||
| ZP2 | T | B06 | MU |
N S U F GN GS |
B5 | 6 | 6.7 | 14.5 | 6.5 | ZP2A-M04 |
| B08 | 8 | 8.8 | 15 | 7 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 16 | 8 | ||||||
Referencemodel: ZP2-TB10MUGS-B5
Pudemateriale og egenskaber
⚪: Lille eller ingen indflydelse △: Kan bruges afhængigt af forhold X: Ikke egnet
|
Materiale
Karakteristika
|
Symbol | Durometer HS (±5°) |
Farve af gummi |
Drift temperatur område (°C) |
Olie modstand benzin |
Olie modstand benzol |
Grundlag modstand |
Syre modstand |
Vejrevne | Ozon modstand |
Afslidning modstand |
Vandtæt | Opløsningsmiddel modstand (benzen, toluen) |
Anvendelse |
| NBR | N | 50 | Sort | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdragelse af almindeligt arbejde, Bølgepap, Finerplade, Jernplade m.fl |
| Silikonegummi | S | 45 ~ 50 | Hvid | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, Fjernelse fra trykstøbning, Tyndt arbejde, Foodprocessor |
| Urethan gummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepap, Jernplade, Finerplade |
| FKM | F | 60 | Sort | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemisk arbejde |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbejde med halvledere (statisk elektricitetsmodstand) | |
| Ledende silikonegummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektricitet) |
Ovenstående tabel dækker kun generelle karakteristika for emnet gummimateriale. Blå symbol er tilpassede modeller.
Anvendelsesoversigt for pneumatiske komponenter (vakuum sugekop) i forskellige industrielle områder
I. Kernestyrker
II. Udvinding af applikationer efter industri
A. Medicin og medicinsk industri
A.1：Kernekrav:Ren og forureningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebyggelse af krydskontaminering
A.2 Nøglescenarier:
1. Farmaceutisk emballage: medicinflaske / farmaceutisk plade / infusionspose afhentning (fødevarekvalitets silikone sugekop, ingen partikeludskillelse)
2. Montering af medicinsk udstyr: kirurgiske instrumenter/medicinske katetre/stykker af protesehåndtering (justerbart undertryk, deformationsbeskyttelse)
3. Biologisk laboratorium: petriskål/centrifugerør/reagenskortoverførsel (kemisk resistent, sterilt kompatibel)
B. Elektronik- og halvlederindustrien
B.1 Kernekrav:antistatisk (10⁶-10¹¹Ω), præcisionspositionering (fejl ≤0,01 mm), ridsemodstand
B.2 Nøglescenarier:
1. Chip/halvleder: waferhåndtering, chipemballage (porøs keramik/antistatisk silikone sugekop, ensartet undertryk for at forhindre brud)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 modstande) overflademonteret (tynde silikone/gel/mikro sugekopper for at forhindre rynker/rivning)
3. Skærm: LCD/OLED-panel, berøringsglasgreb (højt gennemsigtigt materiale, ingen pletter og ridser)
C. Automobil- og bildeleindustrien
C.1 Kernekrav:stort sug (enkelt sugeskive ≥500N), multispecifikationstilpasning (metal/plastik/glas), skridsikker
C.2 Nøglescenarier:
4. Kropsfremstilling: Stålplade/dørkarmhåndteringssvejsning (gummi-/multisugekopper med stor diameter, skridsikker tekstur)
5. Glas / Interiør: Forrudemontering, lædersædeoverfladeoverførsel (temperaturbestandig silikone / svampe sugekopper, beskyttelse mod deformation)
6. Dele: motorcylinderhus / gearkassehusgreb (vakuum + mekanisk lås, anti-fald)
D. Fødevare- og emballageindustrien
D.1 Kernekrav:Fødevaregodkendt materiale (FDA-certificeret), let at rengøre, knusningsbestandigt
D.2 Nøglescenarier:
1. Håndtering af fødevarer: bagværk / frisk kød / frugtsortering (lavsugende svampesugekop, lugtfri og nem at vaske)
2. Emballageautomatisering: åbning af emballagepose, steril kartonstøbning (statisk eliminering/ flerpunktssugning, velegnet til tynd/hård emballage)
E. Logistik- og lagerbranchen
E.1 Kernekrav:effektiv tilpasning (flere specifikationer af varer), stabilt tryk, anti-fald
E.2 Nøglescenarier:
1. Kartonhåndtering: e-handel kartonsortering (justerbart sugesystem, vakuumtryk)
2. Plade/rulle: Træplade/plastfilmrulleoverførsel (lang strimmel/ringformet sugekop, ensartet adsorption for at forhindre forskydning)
F. Ny energi og specialindustrier
F.1 Ny energi (lithium batteri/pv):
1. Lithium batteriplade (anti-statisk porøs sugekop, anti-støv), fotovoltaisk glas (stor sugekop i silikone, ingen ridse)
F.2 Tryk og papir
1. Indfangning af papir/tryksager (absorberende papirmateriale, let undertryk for at forhindre rivning og blækforurening)
III. Sammenfatning af kernetilpasningslogik
| Arbejdsemnets egenskaber | Pipette tilpasningsprogram | Tilsvarende branchescenarier |
| Tynd / skrøbelig / præcision | Silikone/keramisk materiale, mikroundertryk, mikrosugemundstykke | Elektroniske halvledere, lægemidler |
| Tunge ting / Stor størrelse | Gummimateriale, sugekop med stor diameter, multi-sugekoparray | Biler, logistikpaneler |
| Sundhed/Forebyggelse af forurening | Fødevare-/medicinsk silikone, let at rengøre struktur | Medicin, mad |
| Bløde/uregelmæssige overflader | Svampmateriale, deformerbar sugekop | Bilinteriør, mad |
| Antistatiske krav | Antistatisk silikone, ionvindstøttet | elektronisk halvleder |
Installationsmanual
Download PDF
Advarsel + Forsigtig （Læs før brug）
Download PDF
