Vakuumsugning er en kerneløsning til "fleksibel greb" i industriel automation med fire kernefordele: ikke-skadende greb, tilpasningsevne til multimateriale/uregelmæssige emner, ren og miljøbeskyttelse og fleksibel drift. Den kan tilpasses til forskellige industrikarakteristika for emner (tynd/tyk, præcision/grov, sanitær/standard).

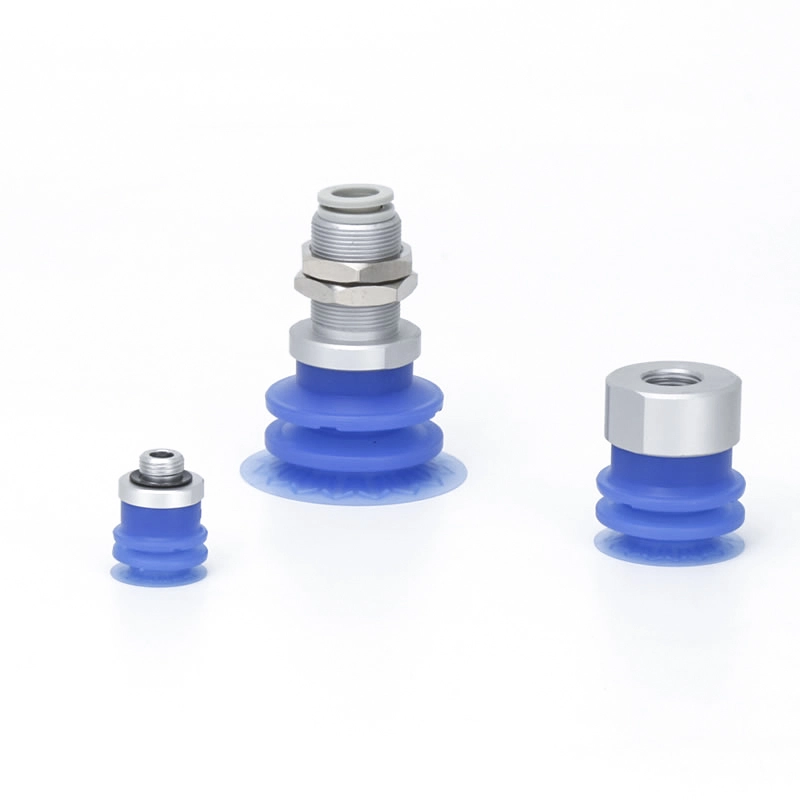

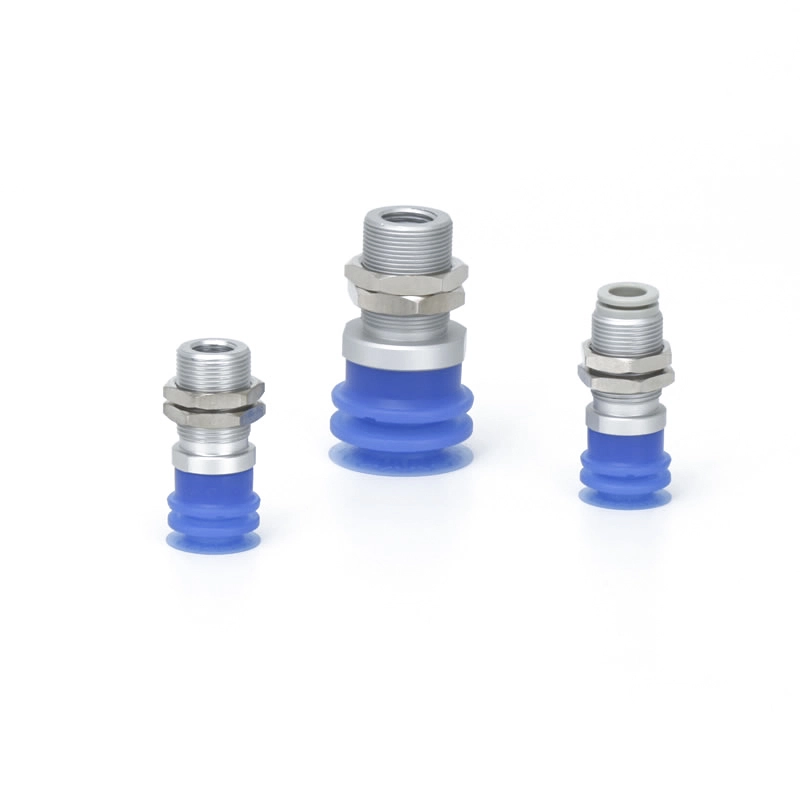

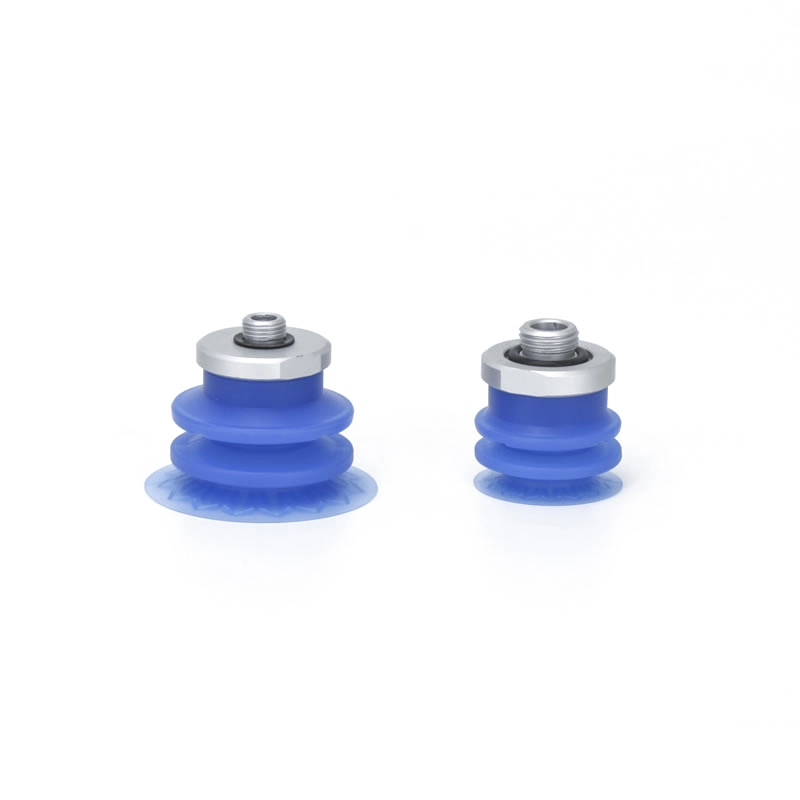

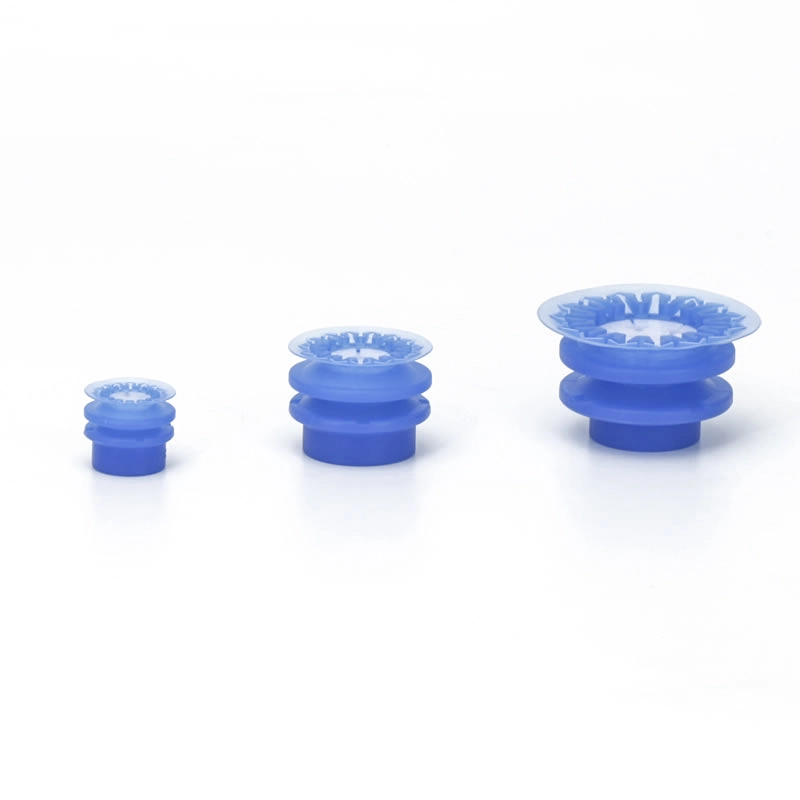

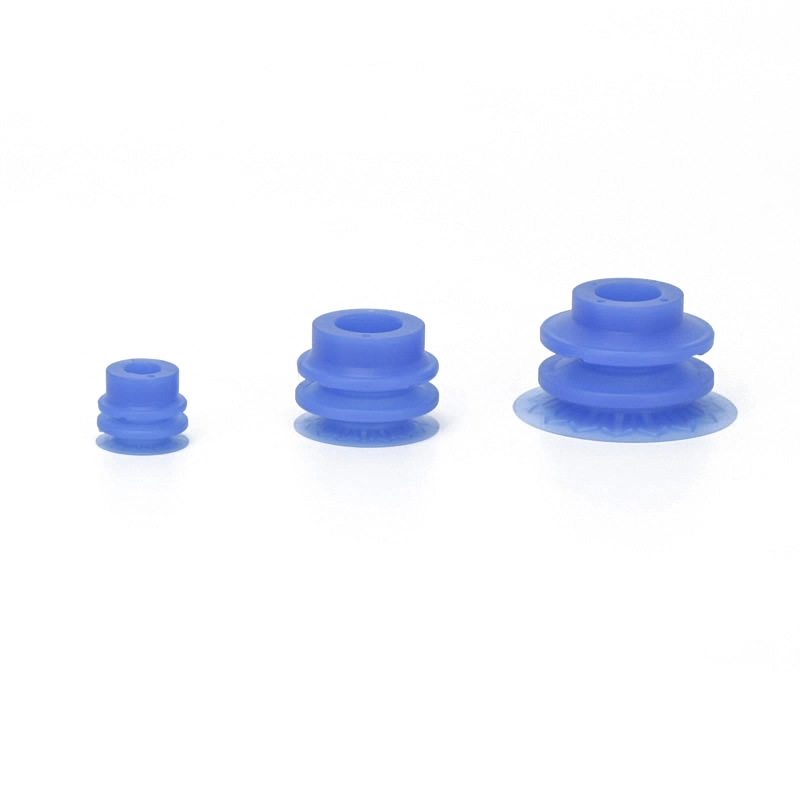

Bælge 2,5-trins vakuumsugekopper ZP3P-JT
Til bælge 2,5-trins vakuumsugekopper ZP3P-JT er specialiseret til højpræcisionshåndtering af tynde, fleksible og let deformerbare materialer. De anvendes i vid udstrækning i automatiserede pakkelinjer til fødevarer, medicin og forbrugerprodukter, hvilket muliggør stabilt greb af filmposer, plastikplader og blød emballage. Med en fleksibel tætningslæbe og hygiejniske silikonematerialer sikrer de ensartet vedhæftning, reducerer deformation og understøtter ren, effektiv drift i højhastighedsautomatiseringsmiljøer.
Klik og start markeringen
》Vend tilbage til produktinformation
Bælge 2,5-trins vakuumsugekopper ZP3P-JT
ZP3P Series Bælge 2,5-trins Vacuum Pad Unit
ZP3P-T-serien med adapterbælge 2,5-trins vakuumpuder
Beskrivelse
Sådan bestiller du
Specifikationer / Materiale
Ansøgninger
Ressource
Vigtigste fordele ved bælg 2,5-trins vakuumsugekopper ZP3P-JT
Optimal tilpasning og fleksibilitet:Bælgstrukturen og det fleksible skørt passer til ujævne eller buede filmoverflader, hvilket sikrer et sikkert greb.
Fremragende dæmpningseffekt:Harmonikadesignet absorberer vibrationer under højhastighedsoperationer, hvilket reducerer filmdeformation.
Højdekompensation:Flertrinslag tillader håndtering af film af varierende tykkelse uden tab af sugning.
Reduceret skade/mærkning:Blød silikone og specialiserede nederdele beskytter sart emballage og forhindrer rynker, rifter eller mærker.
Alsidig materialehåndtering:Velegnet til emballagefilm til fødevarer, medicin og kosmetik samt tynde plast- og ethylenplader.
Forenklet design:Enkeltlags- eller flerlagskonfigurationer understøtter nem installation og integration i automatiserede pick-and-place-systemer.
FAQ
Hvad bruges ZP3P-JT-serien til?
Bælge 2,5-trins vakuumsugekopper ZP3P-JT bruges til at håndtere fleksible film og tynde, deformerbare materialer. De anvendes i vid udstrækning i fødevare- og medicinsk emballage, herunder drikkevareposer, pulverposer og farmaceutisk emballage, samt logistiksortering og automatiseret filmbehandling.
Er der en mulighed for at reducere posens deformation?
Ja, det fleksible tætningsskørt og den optimerede ribbestruktur hjælper med at fordele trykket jævnt
Minimerer rynkning, lækage og deformation under håndtering
Hvad er nøglefunktionerne ved ZP3P-JT sugekoppen?
Bælge 2,5-trins vakuumsugekopper ZP3P-JT har en 2,5-trins bælgestruktur, der tilbyder en kombination af fleksibilitet og stødabsorberende egenskaber. Dens nederdel inkorporerer et forstærket ribbedesign, der effektivt forbedrer både tætningsydelse og stabilitet. Den flade sugeoverflade sikrer et sikkert greb på tynde filmmaterialer, mens enheden understøtter accelerationer på op til 4G, hvilket effektivt undertrykker vibrationer og deformation.
Er de velegnede til højhastighedsapplikationer?
Ja, designet til højhastigheds automatiserede produktionslinjer
Stabil ydeevne under hurtig acceleration/deceleration (op til 4G)
Ideel til hurtig pick-and-place og emballering

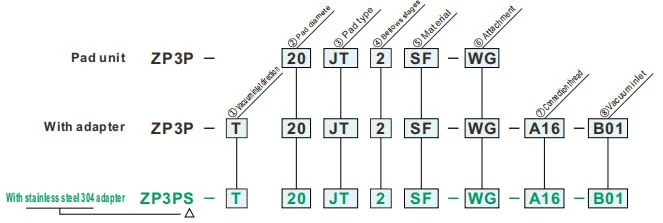

Sådan bestiller du
- Til adsorptionsoverførsel af emner med fleksibel blød filmemballage
- Tyndfilmsnederdel og specialformede ribber
- Flad vedhæftning til reduktion af rynker
- Blå farvet pude, let at skelne vakuumpuden efter farve under kontamineringsinspektion
Specifikationer
| Driftstemperaturområde | - 30 ~ 90 ℃ | |
| Pad | Materiale | Silikonegummi |
| Farve | Blå | |
| Hårdhed (Shore A:±5°) | A40/S | |
| Vedhæftet fil | Materiale | Syntetisk harpiks / rustfrit stål |
| Farve | Hvid | |
| ①Vakuumindløbsretning | |
| T | Lodret |
| ②Paddiameter (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Pad type | |
| JT | Bælgetype |
| ④Bælgetrin | |
| 2 | 2,5-trin |
| ⑤ Materiale | |
| SF | Silikonegummi |
| ⑥Vedhæftning | |
| Nul | Uden vedhæftning |
| W | Stort hul fastgørelse |
| WF | Flad fastgørelse |
| WM | Mesh vedhæftning |
| WG | Porøs vedhæftning |
| ⑦ Tilslutningsgevind | ⑧ Vakuumindtag | Pad diameter | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Nul | - | Han tråd |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Kvinde tråd |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Han tråd |
A16 | M16 x1,0 | Kvinde tråd |
B01 | Rc1/8 | ● | - |
| One-touch montering |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x1,0 | Kvinde tråd |
B02 | 8 mm | - | ● | |
| One-touch montering |
10 | 10 mm | - | ● | |||
| Vedhæftet fil | W | WF | WM | WG | |
| Del billede |
|
|
|
|
|
| Beskrivelse | Udvidet hulstørrelse for at sikre sugestrømningshastighed Kompatibel med vakuum blæser pumper |
Til at reducere rynker Til tynde emner med lille deformation Sugeåbningen er forseglet med en flad overflade for at undertrykke emnesug Begrænser bevægelsen af skørtet og reducerer skader på emnet |
Forhindrer indtrængen af fremmedlegemer i rørsystemet Nem at kontrollere for tilstopning og nem at rengøre Reduceret udskiftningsfrekvens for sugefilterelement | - | |
| Varenummer | ø20 | ZP3PW-20JT2 | ZP3PWF-20JT2 | ZP3PWM-20JT2 | ZP3PWG-20JT2 |
| ø25 | ZP3PW-25JT2 | ZP3PWF-25JT2 | ZP3PWM-25JT2 | ZP3PWG-25JT2 | |
| ø32 | ZP3PW-32JT2 | ZP3PWF-32JT2 | ZP3PWM-32JT2 | ZP3PWG-32JT2 | |
| ø40 | ZP3PW-40JT2 | ZP3PWF-40JT2 | ZP3PWM-40JT2 | ZP3PWG-40JT2 | |
| ø50 | ZP3PW-50JT2 | ZP3PWF-50JT2 | ZP3PWM-50JT2 | ZP3PWG-50JT2 | |
Pudemateriale og egenskaber
⚪: Lille eller ingen indflydelse △: Kan bruges afhængigt af forhold X: Ikke egnet
|
Materiale
Karakteristika
|
Symbol | Durometer HS (±5°) |
Farve af gummi |
Drift temperatur område (°C) |
Olie modstand benzin |
Olie modstand benzol |
Grundlag modstand |
Syre modstand |
Vejrevne | Ozon modstand |
Afslidning modstand |
Vandtæt | Opløsningsmiddel modstand (benzen, toluen) |
Anvendelse |
| NBR | N | 50 | Sort | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdragelse af almindeligt arbejde, Bølgepap, Finerplade, Jernplade m.fl |
| Silikonegummi | S | 45 ~ 50 | Hvid | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, Fjernelse fra trykstøbning, Tyndt arbejde, Foodprocessor |
| Urethan gummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepap, Jernplade, Finerplade |
| FKM | F | 60 | Sort | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemisk arbejde |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbejde med halvledere (statisk elektricitetsmodstand) | |
| Ledende silikonegummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektricitet) |
Ovenstående tabel dækker kun generelle karakteristika for emnet gummimateriale. Blå symbol er tilpassede modeller.
Anvendelsesoversigt for pneumatiske komponenter (vakuum sugekop) i forskellige industrielle områder
I. Kernestyrker
II. Udvinding af applikationer efter industri
A. Medicin og medicinsk industri
A.1：Kernekrav:Ren og forureningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebyggelse af krydskontaminering
A.2 Nøglescenarier:
1. Farmaceutisk emballage: medicinflaske / farmaceutisk plade / infusionspose afhentning (fødevarekvalitets silikone sugekop, ingen partikeludskillelse)
2. Montering af medicinsk udstyr: kirurgiske instrumenter/medicinske katetre/stykker af protesehåndtering (justerbart undertryk, deformationsbeskyttelse)
3. Biologisk laboratorium: petriskål/centrifugerør/reagenskortoverførsel (kemisk resistent, sterilt kompatibel)
B. Elektronik- og halvlederindustrien
B.1 Kernekrav:antistatisk (10⁶-10¹¹Ω), præcisionspositionering (fejl ≤0,01 mm), ridsemodstand
B.2 Nøglescenarier:
1. Chip/halvleder: waferhåndtering, chipemballage (porøs keramik/antistatisk silikone sugekop, ensartet undertryk for at forhindre brud)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 modstande) overflademonteret (tynde silikone/gel/mikro sugekopper for at forhindre rynker/rivning)
3. Skærm: LCD/OLED-panel, berøringsglasgreb (højt gennemsigtigt materiale, ingen pletter og ridser)
C. Automobil- og bildeleindustrien
C.1 Kernekrav:stort sug (enkelt sugeskive ≥500N), multispecifikationstilpasning (metal/plastik/glas), skridsikker
C.2 Nøglescenarier:
4. Kropsfremstilling: Stålplade/dørkarmhåndteringssvejsning (gummi-/multisugekopper med stor diameter, skridsikker tekstur)
5. Glas / Interiør: Forrudemontering, lædersædeoverfladeoverførsel (temperaturbestandig silikone / svampe sugekopper, beskyttelse mod deformation)
6. Dele: motorcylinderhus / gearkassehusgreb (vakuum + mekanisk lås, anti-fald)
D. Fødevare- og emballageindustrien
D.1 Kernekrav:Fødevaregodkendt materiale (FDA-certificeret), let at rengøre, knusningsbestandigt
D.2 Nøglescenarier:
1. Håndtering af fødevarer: bagværk / frisk kød / frugtsortering (lavsugende svampesugekop, lugtfri og nem at vaske)
2. Emballageautomatisering: åbning af emballagepose, steril kartonstøbning (statisk eliminering/ flerpunktssugning, velegnet til tynd/hård emballage)
E. Logistik- og lagerbranchen
E.1 Kernekrav:effektiv tilpasning (flere specifikationer af varer), stabilt tryk, anti-fald
E.2 Nøglescenarier:
1. Kartonhåndtering: e-handel kartonsortering (justerbart sugesystem, vakuumtryk)
2. Plade/rulle: Træplade/plastfilmrulleoverførsel (lang strimmel/ringformet sugekop, ensartet adsorption for at forhindre forskydning)
F. Ny energi og specialindustrier
F.1 Ny energi (lithium batteri/pv):
1. Lithium batteriplade (anti-statisk porøs sugekop, anti-støv), fotovoltaisk glas (stor sugekop i silikone, ingen ridse)
F.2 Tryk og papir
1. Indfangning af papir/tryksager (absorberende papirmateriale, let undertryk for at forhindre rivning og blækforurening)
III. Sammenfatning af kernetilpasningslogik
| Arbejdsemnets egenskaber | Pipette tilpasningsprogram | Tilsvarende branchescenarier |
| Tynd / skrøbelig / præcision | Silikone/keramisk materiale, mikroundertryk, mikrosugemundstykke | Elektroniske halvledere, lægemidler |
| Tunge ting / Stor størrelse | Gummimateriale, sugekop med stor diameter, multi-sugekoparray | Biler, logistikpaneler |
| Sundhed/Forebyggelse af forurening | Fødevare-/medicinsk silikone, let at rengøre struktur | Medicin, mad |
| Bløde/uregelmæssige overflader | Svampmateriale, deformerbar sugekop | Bilinteriør, mad |
| Antistatiske krav | Antistatisk silikone, ionvindstøttet | elektronisk halvleder |
