Vakuumsugning er en kerneløsning til "fleksibel greb" i industriel automation med fire kernefordele: ikke-skadende greb, tilpasningsevne til multimateriale/uregelmæssige emner, ren og miljøbeskyttelse og fleksibel drift. Den kan tilpasses til forskellige industrikarakteristika for emner (tynd/tyk, præcision/grov, sanitær/standard).
Mærkefri vakuumsugekopper ZP3

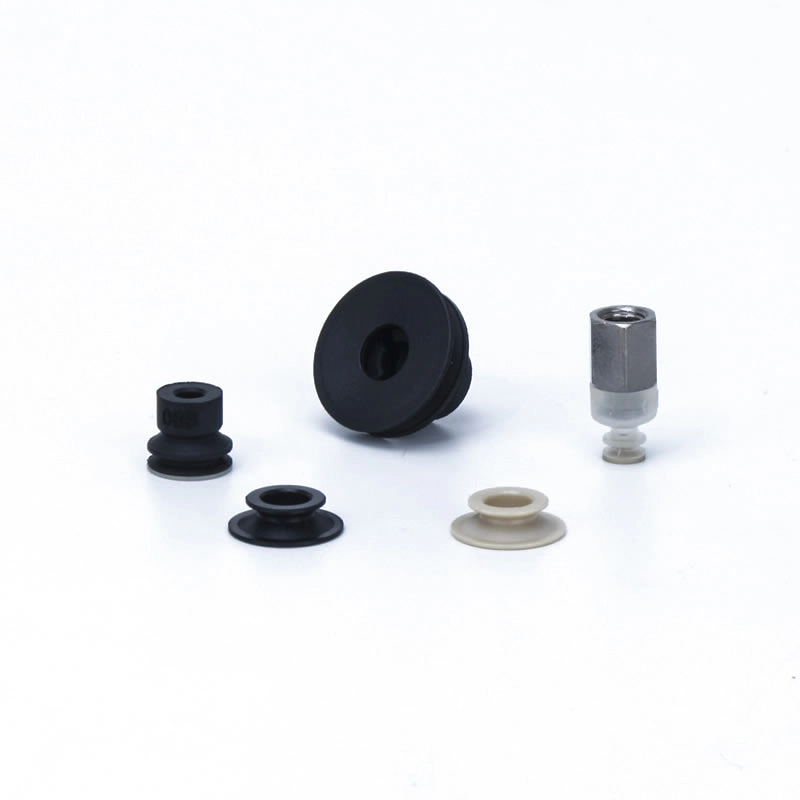

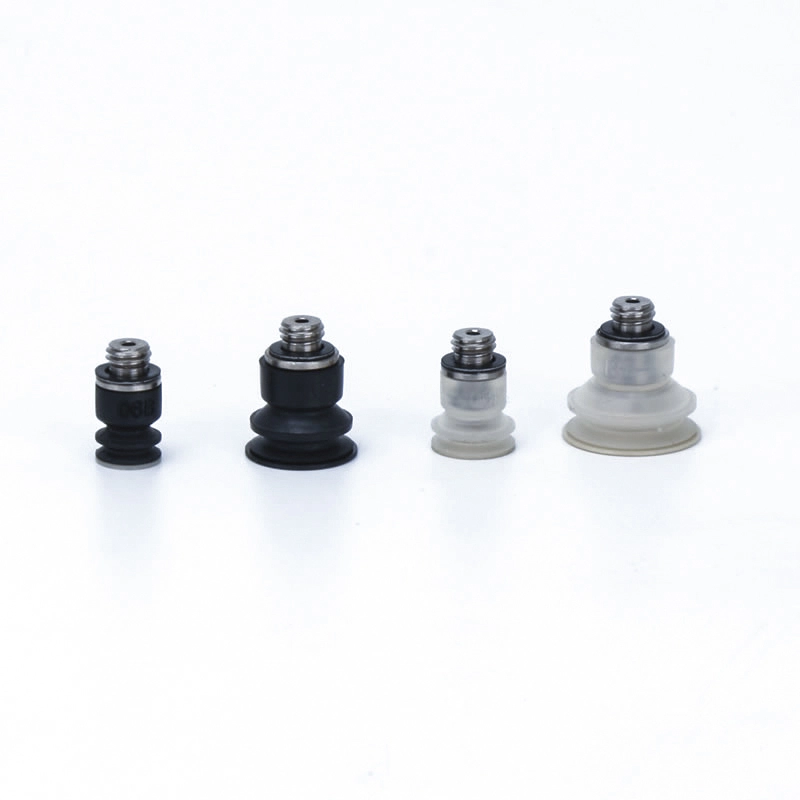

Mærkefri vakuumsugekopper ZP3 fra Commaelec er kompakte sugekopper (φ4–16mm) med indbyggede teleskopiske buffere for minimalt støv. Ideel til fotovoltaiske paneler, halvlederskiver, optiske linser, OLED/LCD-paneler og medicinske komponenter, de tilbyder tilpassede muligheder, fleksibel installation, antistatiske materialer og tilbehør i rustfrit stål.
Klik og start markeringen
》Vend tilbage til produktinformation
Mærkefri vakuumsugekopper ZP3
ZP3 Series Mærkefri Resin Fastgørelsespude
Beskrivelse
Sådan bestiller du
Specifikationer / Materiale
Ansøgninger
Ressource
Mærkefri vakuumsugekopper ZP3 er præcisionsdesignede mini-sugekopper fremstillet i Kina, konstrueret til at håndtere sarte overflader uden at forårsage ridser eller mærker. Bygget med højkvalitets silikone og valgfri PEEK-tilbehør, giver de pålidelig vedhæftning, minimal støvdannelse og stabil vakuumydelse. Disse sugekopper er ideelle til automatisering i følsomme industrier som elektronik, solcelleanlæg og medicinsk udstyr.
Ansøgninger
Fotovoltaiske paneler:Sikker transport og installation uden at beskadige glasoverflader.
Halvlederwafers (silicium):Præcis håndtering af skrøbelige wafere under fremstilling.
Optiske linser (glas/harpiks):Sikkert greb til linsesamling uden overfladeskader.
Elektroniske skærme (OLED/LCD-paneler):Overførsel og placering uden ridser.
Komponenter til medicinsk udstyr:Sikker håndtering af tilbehør til kirurgiske instrumenter eller sarte dele.
Nøglefunktioner
Mærkefrit design:Forhindrer ridser eller overfladeskader under håndtering.
Kompakt størrelse:Fås i minidiametre (4–16 mm), velegnet til trange rum.
Materialer af høj kvalitet:Ikke-mærkende vakuumkopper fås i silikone- og PEEK-muligheder, der tilbyder fremragende kemisk resistens og varmebestandighed.
Minimalt støv:Indbygget teleskopbuffer reducerer støvdannelse i følsomme miljøer.
Fleksibel installation:Vertikal eller lateral vakuumindløbsorientering; kan inkludere adaptere eller rustfri stålbeslag.
Tilpasningsmuligheder:Skræddersyede løsninger til specifikke industrielle behov.
FAQ
Q1: Hvilke industrier har mest gavn af disse sugekopper?
A: Elektronik, fotovoltaik, optik, halvledere og præcisionsmedicinsk fremstilling.
Q2: Kan jeg tilpasse sugekopstørrelsen eller -materialet?
A: Ja, mærkefri vakuumsugekopper ZP3 fås i forskellige diametre, silikone- eller PEEK-materialer og valgfrit antistatisk eller rustfrit ståltilbehør.
Q3: Hvordan reducerer disse kopper overfladeskader?
A: De bløde materialer med høj elasticitet og præcise vakuumtrykkontrol sikrer, at der ikke opstår ridser eller mærker under løft og placering.
Sådan bestiller du
- Der er ingen adsorptionsmærker (gummibestanddele) tilbage på emnet.

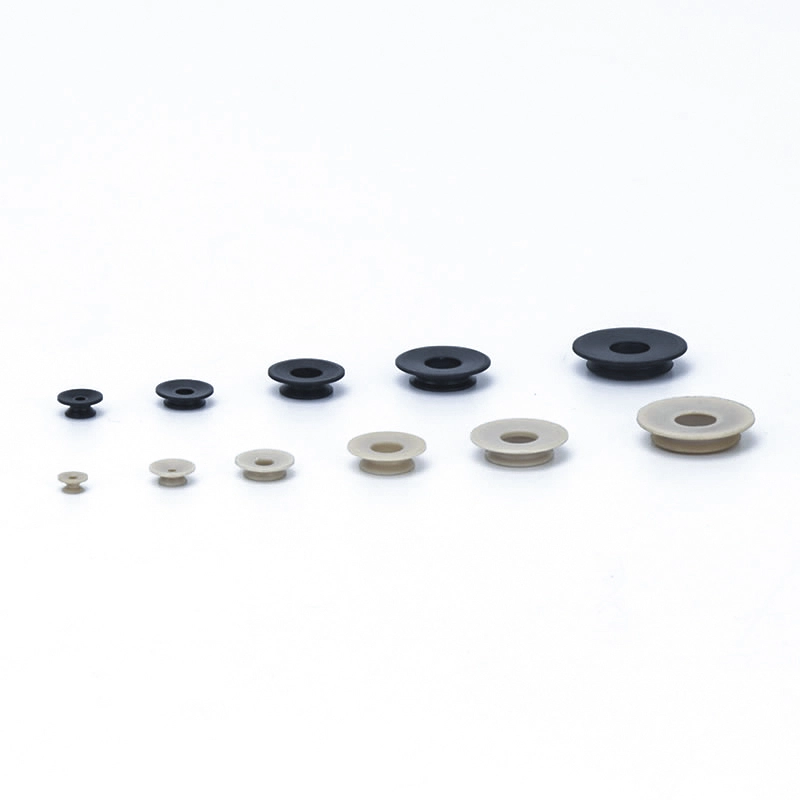

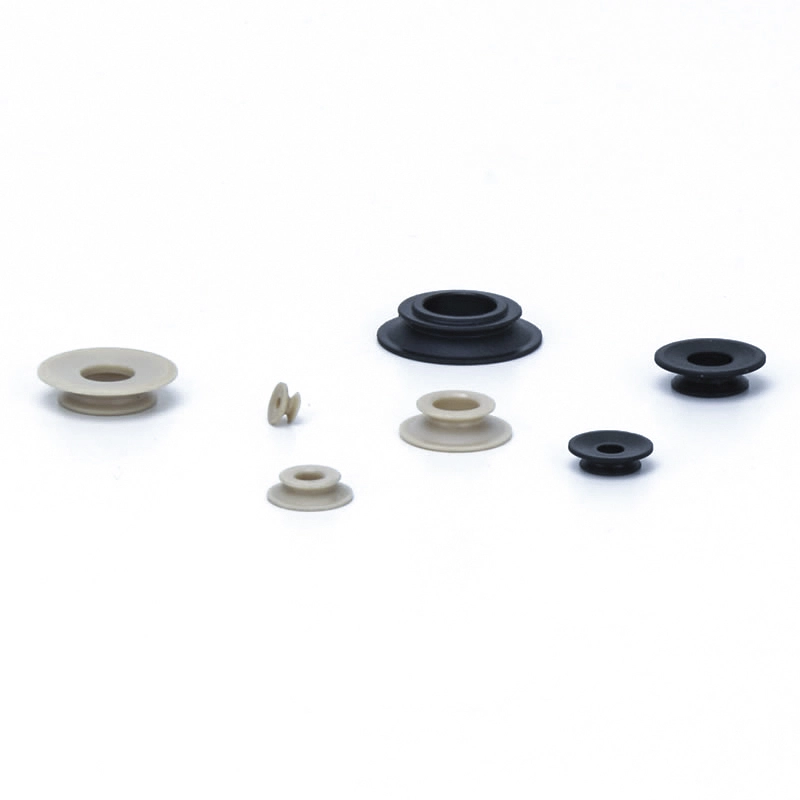

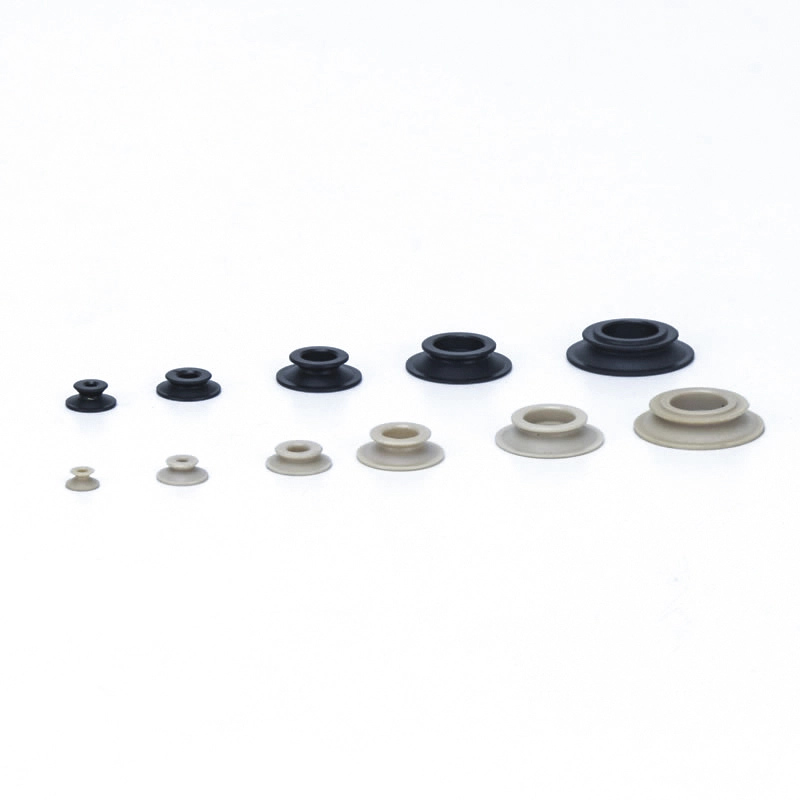

>Undgår direkte kontakt mellem emnet og gummiet ved at installere en PEEK-tilbehør på bælgpuden for at forhindre overførsel af gummibestanddele. - Ideel til ZP3-seriens bælgpude (ø4 til ø16)
| ②Paddiameter (mm) | |
| Symbol | Anvendelig pude |
| 04 | ZP3-04B |
| 06 | ZP3-06B |
| 08 | ZP3-08B |
| 10 | ZP3-10B |
| 13 | ZP3-13B |
| 16 | ZP3-16B |
| ③Vedhæftningsmateriale | |
| P | KIG |
| GP | Ledende PEEK |
| M | POM |
| GM | Ledende POM |
- Når du bestiller med en pude, skal du sætte "*" under varenummeret på puden som vist nedenfor. Bemærk, at puden ikke leveres med tilbehøret samlet.
- Når fastgørelsen er lavet af ledende PEEK, skal du bruge ledende materiale til puden.
- Rengør produktet før brug af tilbehøret.
- Dette produkt rengøres ikke efter bearbejdning. Hvis produktet anvendes i den stand, det er afsendt, kan restmateriale efterlades på arbejdsemnerne. Rengør før brug.
- Hvis kontakt med hårdt materiale er et problem, må du ikke bruge dette produkt.
Dimensioner (mm)
Grønt symbol er tilpassede modeller.
K
Resin vedhæftning
| Model | øA | øB | øC | D | P | Adapter pude ingen. |
||||||
|
② Pad dia. |
③ Pad type |
④ Pad Materiale |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
|||||||
| ZP3 | 04 | K |
P GP M GM |
4 | 4.5 | 1.5 | 2.2 | 8.5 | ZP3 | 06 | B |
N S U F GN GS |
| 06 | 6 | 7 | 1.6 | 08 | ||||||||
| 08 | 8 | 9 | 3 | 10 | ||||||||
| 10 | 10 | 11 | 5 | 3.2 | 10.5 | 13 | ||||||
| 13 | 13 | 14 | 7 | 16 | ||||||||
| 16 | 16 | 17 | 8 | 20 | ||||||||
Når fastgørelsen er lavet af ledende PEEK, skal du bruge ledende materiale til puden.
Referencemodel: ZP3-08KGP Adapterpude til reference: ZP3-08BGN / ZP3-08BGS
Pudemateriale og egenskaber
⚪: Lille eller ingen indflydelse △: Kan bruges afhængigt af forhold X: Ikke egnet
| Pad type | Pad diameter (mm) | Anvendelse | Typiske emneoverflader og -former | |||||||
| Flad | Vinkede | Skrå | Forskellige højder | Konveks | Olieagtig | |||||
|
|
|
|
|
|
|||||
| Kompakt P-annonce | Flad (U) |
|
ø1,5~ø3,5 | Til adsorption af emner med flad og ikke deformeret overflade | ⚪ | X | X | X | X | X |
| Flad med rille (UM) |
|
ø4~ø16 | Til et emne, der sandsynligvis vil deformeres | ⚪ | X | X | X | X | △ | |
| Bælge (B) |
|
ø4~ø16 | Til adsorption af arbejdsemner med skrå overflade | ⚪ | △ | ⚪ | X | △ | X | |
Pudemateriale og egenskaber
⚪: Lille eller ingen indflydelse △: Kan bruges afhængigt af forhold X: Ikke egnet
|
Materiale
Karakteristika
|
Symbol | Durometer HS (±5°) |
Farve af gummi |
Drift temperatur område (°C) |
Olie modstand benzin |
Olie modstand benzol |
Grundlag modstand |
Syre modstand |
Vejrevne | Ozon modstand |
Afslidning modstand |
Vandtæt | Opløsningsmiddel modstand (benzen, toluen) |
Anvendelse |
| NBR | N | 50 | Sort | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdragelse af almindeligt arbejde, Bølgepap, Finerplade, Jernplade m.fl |
| Silikonegummi | S | 45 ~ 50 | Hvid | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, Fjernelse fra trykstøbning, Tyndt arbejde, Foodprocessor |
| Urethan gummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepap, Jernplade, Finerplade |
| FKM | F | 60 | Sort | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemisk arbejde |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbejde med halvledere (statisk elektricitetsmodstand) | |
| Ledende silikonegummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektricitet) |
Ovenstående tabel dækker kun generelle karakteristika for emnet gummimateriale. Blå symbol er tilpassede modeller.
Anvendelsesoversigt for pneumatiske komponenter (vakuum sugekop) i forskellige industrielle områder
I. Kernestyrker
II. Udvinding af applikationer efter industri
A. Medicin og medicinsk industri
A.1：Kernekrav:Ren og forureningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebyggelse af krydskontaminering
A.2 Nøglescenarier:
1. Farmaceutisk emballage: medicinflaske / farmaceutisk plade / infusionspose afhentning (fødevarekvalitets silikone sugekop, ingen partikeludskillelse)
2. Montering af medicinsk udstyr: kirurgiske instrumenter/medicinske katetre/stykker af protesehåndtering (justerbart undertryk, deformationsbeskyttelse)
3. Biologisk laboratorium: petriskål/centrifugerør/reagenskortoverførsel (kemisk resistent, sterilt kompatibel)
B. Elektronik- og halvlederindustrien
B.1 Kernekrav:antistatisk (10⁶-10¹¹Ω), præcisionspositionering (fejl ≤0,01 mm), ridsemodstand
B.2 Nøglescenarier:
1. Chip/halvleder: waferhåndtering, chipemballage (porøs keramik/antistatisk silikone sugekop, ensartet undertryk for at forhindre brud)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 modstande) overflademonteret (tynde silikone/gel/mikro sugekopper for at forhindre rynker/rivning)
3. Skærm: LCD/OLED-panel, berøringsglasgreb (højt gennemsigtigt materiale, ingen pletter og ridser)
C. Automobil- og bildeleindustrien
C.1 Kernekrav:stort sug (enkelt sugeskive ≥500N), multispecifikationstilpasning (metal/plastik/glas), skridsikker
C.2 Nøglescenarier:
4. Kropsfremstilling: Stålplade/dørkarmhåndteringssvejsning (gummi-/multisugekopper med stor diameter, skridsikker tekstur)
5. Glas / Interiør: Forrudemontering, lædersædeoverfladeoverførsel (temperaturbestandig silikone / svampe sugekopper, beskyttelse mod deformation)
6. Dele: motorcylinderhus / gearkassehusgreb (vakuum + mekanisk lås, anti-fald)
D. Fødevare- og emballageindustrien
D.1 Kernekrav:Fødevaregodkendt materiale (FDA-certificeret), let at rengøre, knusningsbestandigt
D.2 Nøglescenarier:
1. Håndtering af fødevarer: bagværk / frisk kød / frugtsortering (lavsugende svampesugekop, lugtfri og nem at vaske)
2. Emballageautomatisering: åbning af emballagepose, steril kartonstøbning (statisk eliminering/ flerpunktssugning, velegnet til tynd/hård emballage)
E. Logistik- og lagerbranchen
E.1 Kernekrav:effektiv tilpasning (flere specifikationer af varer), stabilt tryk, anti-fald
E.2 Nøglescenarier:
1. Kartonhåndtering: e-handel kartonsortering (justerbart sugesystem, vakuumtryk)
2. Plade/rulle: Træplade/plastfilmrulleoverførsel (lang strimmel/ringformet sugekop, ensartet adsorption for at forhindre forskydning)
F. Ny energi og specialindustrier
F.1 Ny energi (lithium batteri/pv):
1. Lithium batteriplade (anti-statisk porøs sugekop, anti-støv), fotovoltaisk glas (stor sugekop i silikone, ingen ridse)
F.2 Tryk og papir
1. Indfangning af papir/tryksager (absorberende papirmateriale, let undertryk for at forhindre rivning og blækforurening)
III. Sammenfatning af kernetilpasningslogik
| Arbejdsemnets egenskaber | Pipette tilpasningsprogram | Tilsvarende branchescenarier |
| Tynd / skrøbelig / præcision | Silikone/keramisk materiale, mikroundertryk, mikrosugemundstykke | Elektroniske halvledere, lægemidler |
| Tunge ting / Stor størrelse | Gummimateriale, sugekop med stor diameter, multi-sugekoparray | Biler, logistikpaneler |
| Sundhed/Forebyggelse af forurening | Fødevare-/medicinsk silikone, let at rengøre struktur | Medicin, mad |
| Bløde/uregelmæssige overflader | Svampmateriale, deformerbar sugekop | Bilinteriør, mad |
| Antistatiske krav | Antistatisk silikone, ionvindstøttet | elektronisk halvleder |
