Vakuumsugning er en kerneløsning til "fleksibel greb" i industriel automation med fire kernefordele: ikke-skadende greb, tilpasningsevne til multimateriale/uregelmæssige emner, ren og miljøbeskyttelse og fleksibel drift. Den kan tilpasses til forskellige industrikarakteristika for emner (tynd/tyk, præcision/grov, sanitær/standard).
Lavfriktion direkte montering Vakuum sugekopper ZP3
Commaelec er en professionel producent og leverandør med speciale i lavfriktions direkte monterede vakuumsugekopper ZP3 af lavfriktions, direkte monterede vakuumsugekopper. Disse kompakte enheder varierer i diameter fra 4 mm til 16 mm og er specielt designet til elektronikindustrien. Med en indbygget teleskopisk bufferstang, der genererer minimalt med støv, er de særligt velegnede til brug i præcisionselektronik, medicinske og farmaceutiske applikationer.
Klik og start markeringen
》Vend tilbage til produktinformation

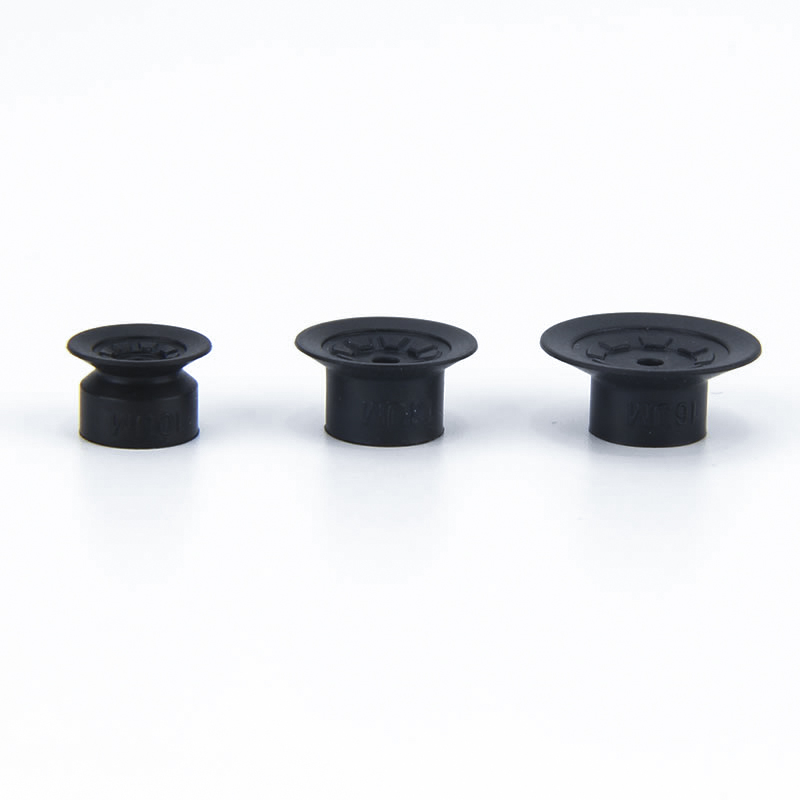

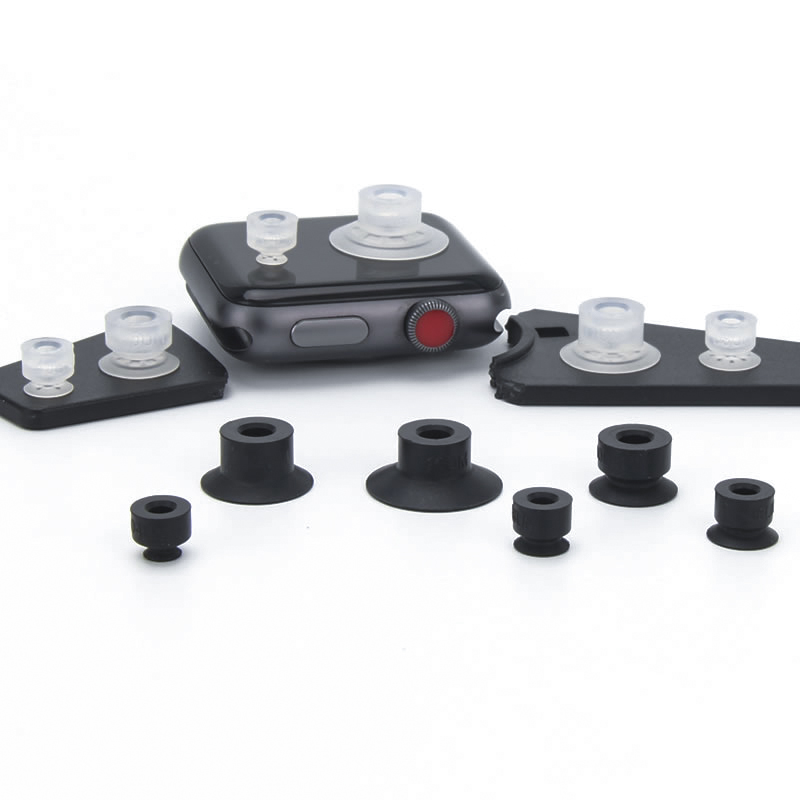

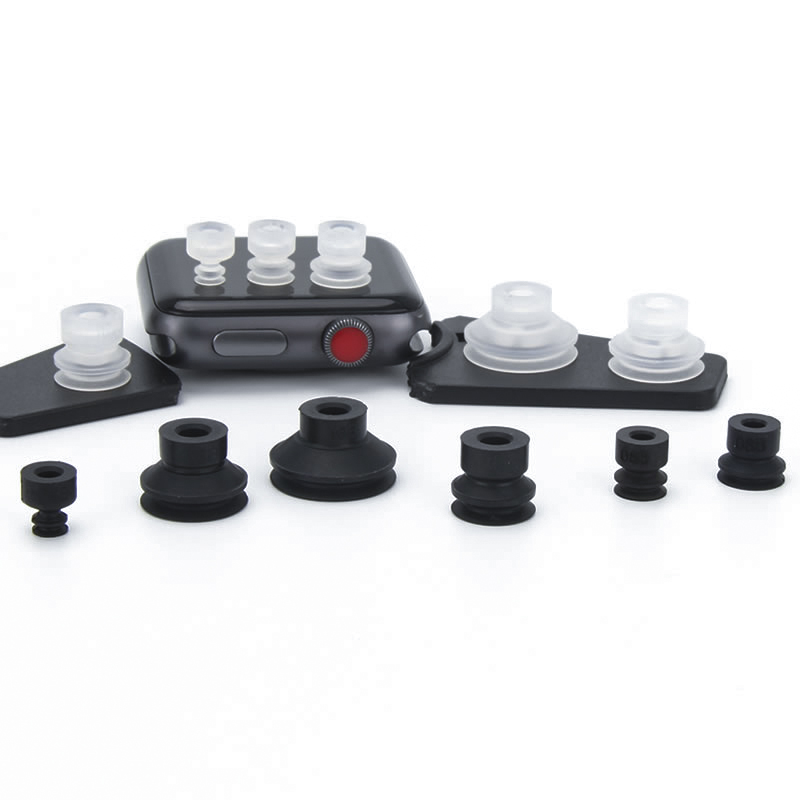

Lavfriktion direkte montering Vakuum sugekopper ZP3

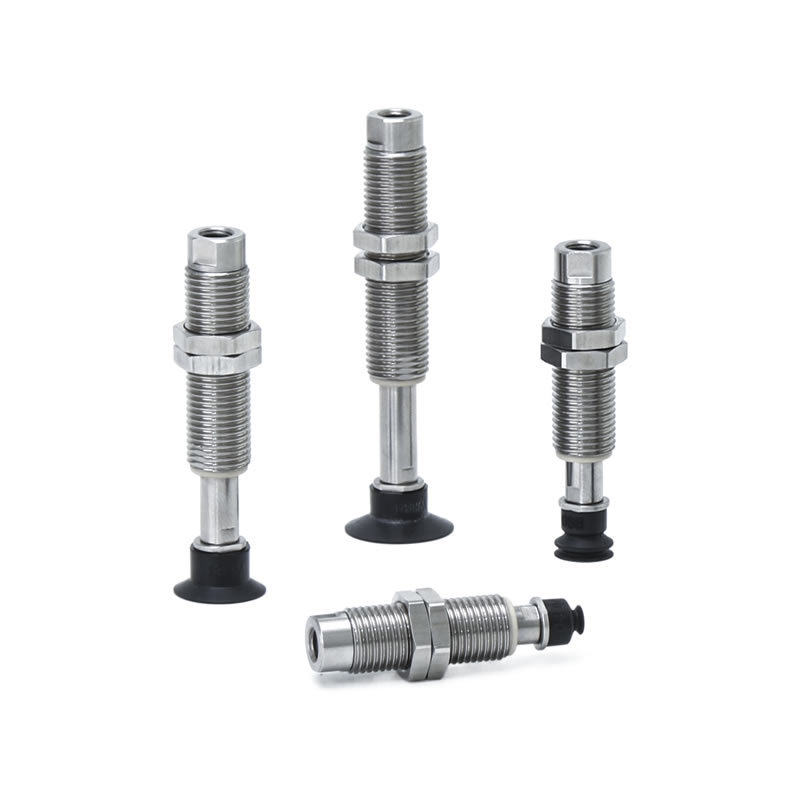

ZP3-T-serien med lavfriktionsbuffer, kompakt vakuumpude
Beskrivelse
Sådan bestiller du
Specifikationer / Materiale
Ansøgninger
Ressource
De direkte monterede vakuumsugekopper med lav friktion ZP3 er kompakte, præcisionskonstruerede sugekopper designet til elektronik-, medicin- og medicinalindustrien. Med diametre fra 4 mm til 16 mm har disse vakuumkopper en indbygget teleskopisk bufferstang, der minimerer støvdannelse, hvilket sikrer sikker og ren håndtering af sarte komponenter.
Hvad er en lavfriktions direkte monterings vakuumsugekopper ZP3?
En specialiseret vakuumpude med mulighed for direkte montering til automatiserede systemer.
Indeholder en teleskopisk buffer med lav friktion, hvilket reducerer slid og forurening under gentagne cyklusser.
Kompatibel med vertikale og laterale vakuumindløbsretninger, hvilket muliggør fleksibel installation i tætte produktionslinjer.
Fås i højkvalitets gummi, silikone og antistatiske materialer, med valgfri adaptere og tilbehør i helt rustfrit stål til lithium batteriapplikationer.
Ansøgninger
Præcisionselektronikhåndtering, såsom printkort og mikrochips.
Medicinsk og farmaceutisk samling, hvor renlighed og lav forurening er kritisk.
Integration i robotiserede pick-and-place-systemer og automatiserede samlebånd.
Håndtering af små hardware- og lithiumbatterikomponenter, der kræver minimal støvdannelse.
Fordele
Kompakt design med lav friktion minimerer slid, støv og vedligeholdelse.
Høj tilpasningsevne, der understøtter flere vakuumindløbsorienteringer og bufferkonfigurationer.
De direkte monterede vakuumsugekopper ZP3 med lav friktion er konstrueret af holdbare materialer - såsom silikone og gummi - for at sikre stabil og langvarig sugning og derved give en forlænget levetid.
Fleksible muligheder med adaptere, bufferbeslag og tilbehør i rustfrit stål til specialiserede industrielle behov.
Omkostningseffektiv Kina-fremstillet produktion med moden teknologi og stabil forsyningskæde sikrer rettidig levering og ydeevne af høj kvalitet.
Hvorfor vælge Commaelec?
Pålidelig producent og leverandør med egen produktion og stort lager.
Diverse produktportefølje inklusive flere specifikationer, former og materialemuligheder.
Moden teknologi, der sikrer stærk vedhæftning, stabilitet og sikker materialehåndtering.
Kundeorienteret service med hurtig respons, tilpasning og teknisk support til problemfri integration.
Sådan bestiller du
- Reduceret partikel under 1/10 (Sammenlignet med tidligere produkter).
- Kobberlegering ubrugt.
- Med lav friktion, lav støj! Støjniveau 45dB.
- Glat op og ned bevæger sig i henhold til en anti-excentrisk struktur.
- Problem med fastsiddende aksel i henhold til rørspænding var løst!
| ①Vakuumindløbsretning | |
| T | Lodret |
| ②Paddiameter (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Pad type | |
| UM | Flad med rille |
| B | Bælge |
| ④Materiale | |
| N | NBR |
| S | Silikonegummi |
| U | Urethan gummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikonegummi |
Grønt symbol er tilpassede modeller.
| ⑤ Bufferspecifikation | |
| D | Roterende (lavfriktion) |
| ⑥ Bufferslag (mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Vakuumindtag | |
| B5 | M5 x 0,8 |
Dimensioner (mm)
Grønt symbol er tilpassede modeller.
UM
Flad med rille
| Model | A | B | C | D | Buffer | |||||||
|
① Vakuum fjord retning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑤ Buffer spec. |
⑥ Buffer slagtilfælde |
⑧ Vakuum fjord |
||||||
| ZP3 | T |
4 6 8 |
UM |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Referencemodel: ZP3-T16UMND15-B5
B
Bælge
| Model | A | B | C | D | Buffer | |||||||
|
① Vakuum fjord retning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑤ Buffer spec. |
⑥ Buffer slagtilfælde |
⑧ Vakuum fjord |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Referencemodel: ZP3-T08BND6-B5
Pudemateriale og egenskaber
⚪: Lille eller ingen indflydelse △: Kan bruges afhængigt af forhold X: Ikke egnet
| Pad type | Pad diameter (mm) | Anvendelse | Typiske emneoverflader og -former | |||||||
| Flad | Vinkede | Skrå | Forskellige højder | Konveks | Olieagtig | |||||
|
|
|
|
|
|
|||||
| Kompakt P-annonce | Flad (U) |
|
ø1,5~ø3,5 | Til adsorption af emner med flad og ikke deformeret overflade | ⚪ | X | X | X | X | X |
| Flad med rille (UM) |
|
ø4~ø16 | Til et emne, der sandsynligvis vil deformeres | ⚪ | X | X | X | X | △ | |
| Bælge (B) |
|
ø4~ø16 | Til adsorption af arbejdsemner med skrå overflade | ⚪ | △ | ⚪ | X | △ | X | |
Pudemateriale og egenskaber
⚪: Lille eller ingen indflydelse △: Kan bruges afhængigt af forhold X: Ikke egnet
|
Materiale
Karakteristika
|
Symbol | Durometer HS (±5°) |
Farve af gummi |
Drift temperatur område (°C) |
Olie modstand benzin |
Olie modstand benzol |
Grundlag modstand |
Syre modstand |
Vejrevne | Ozon modstand |
Afslidning modstand |
Vandtæt | Opløsningsmiddel modstand (benzen, toluen) |
Anvendelse |
| NBR | N | 50 | Sort | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdragelse af almindeligt arbejde, Bølgepap, Finerplade, Jernplade m.fl |
| Silikonegummi | S | 45 ~ 50 | Hvid | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, Fjernelse fra trykstøbning, Tyndt arbejde, Foodprocessor |
| Urethan gummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepap, Jernplade, Finerplade |
| FKM | F | 60 | Sort | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemisk arbejde |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbejde med halvledere (statisk elektricitetsmodstand) | |
| Ledende silikonegummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektricitet) |
Ovenstående tabel dækker kun generelle karakteristika for emnet gummimateriale. Blå symbol er tilpassede modeller.
Anvendelsesoversigt for pneumatiske komponenter (vakuum sugekop) i forskellige industrielle områder
I. Kernestyrker
II. Udvinding af applikationer efter industri
A. Medicin og medicinsk industri
A.1：Kernekrav:Ren og forureningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebyggelse af krydskontaminering
A.2 Nøglescenarier:
1. Farmaceutisk emballage: medicinflaske / farmaceutisk plade / infusionspose afhentning (fødevarekvalitets silikone sugekop, ingen partikeludskillelse)
2. Montering af medicinsk udstyr: kirurgiske instrumenter/medicinske katetre/stykker af protesehåndtering (justerbart undertryk, deformationsbeskyttelse)
3. Biologisk laboratorium: petriskål/centrifugerør/reagenskortoverførsel (kemisk resistent, sterilt kompatibel)
B. Elektronik- og halvlederindustrien
B.1 Kernekrav:antistatisk (10⁶-10¹¹Ω), præcisionspositionering (fejl ≤0,01 mm), ridsemodstand
B.2 Nøglescenarier:
1. Chip/halvleder: waferhåndtering, chipemballage (porøs keramik/antistatisk silikone sugekop, ensartet undertryk for at forhindre brud)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 modstande) overflademonteret (tynde silikone/gel/mikro sugekopper for at forhindre rynker/rivning)
3. Skærm: LCD/OLED-panel, berøringsglasgreb (højt gennemsigtigt materiale, ingen pletter og ridser)
C. Automobil- og bildeleindustrien
C.1 Kernekrav:stort sug (enkelt sugeskive ≥500N), multispecifikationstilpasning (metal/plastik/glas), skridsikker
C.2 Nøglescenarier:
4. Kropsfremstilling: Stålplade/dørkarmhåndteringssvejsning (gummi-/multisugekopper med stor diameter, skridsikker tekstur)
5. Glas / Interiør: Forrudemontering, lædersædeoverfladeoverførsel (temperaturbestandig silikone / svampe sugekopper, beskyttelse mod deformation)
6. Dele: motorcylinderhus / gearkassehusgreb (vakuum + mekanisk lås, anti-fald)
D. Fødevare- og emballageindustrien
D.1 Kernekrav:Fødevaregodkendt materiale (FDA-certificeret), let at rengøre, knusningsbestandigt
D.2 Nøglescenarier:
1. Håndtering af fødevarer: bagværk / frisk kød / frugtsortering (lavsugende svampesugekop, lugtfri og nem at vaske)
2. Emballageautomatisering: åbning af emballagepose, steril kartonstøbning (statisk eliminering/ flerpunktssugning, velegnet til tynd/hård emballage)
E. Logistik- og lagerbranchen
E.1 Kernekrav:effektiv tilpasning (flere specifikationer af varer), stabilt tryk, anti-fald
E.2 Nøglescenarier:
1. Kartonhåndtering: e-handel kartonsortering (justerbart sugesystem, vakuumtryk)
2. Plade/rulle: Træplade/plastfilmrulleoverførsel (lang strimmel/ringformet sugekop, ensartet adsorption for at forhindre forskydning)
F. Ny energi og specialindustrier
F.1 Ny energi (lithium batteri/pv):
1. Lithium batteriplade (anti-statisk porøs sugekop, anti-støv), fotovoltaisk glas (stor sugekop i silikone, ingen ridse)
F.2 Tryk og papir
1. Indfangning af papir/tryksager (absorberende papirmateriale, let undertryk for at forhindre rivning og blækforurening)
III. Sammenfatning af kernetilpasningslogik
| Arbejdsemnets egenskaber | Pipette tilpasningsprogram | Tilsvarende branchescenarier |
| Tynd / skrøbelig / præcision | Silikone/keramisk materiale, mikroundertryk, mikrosugemundstykke | Elektroniske halvledere, lægemidler |
| Tunge ting / Stor størrelse | Gummimateriale, sugekop med stor diameter, multi-sugekoparray | Biler, logistikpaneler |
| Sundhed/Forebyggelse af forurening | Fødevare-/medicinsk silikone, let at rengøre struktur | Medicin, mad |
| Bløde/uregelmæssige overflader | Svampmateriale, deformerbar sugekop | Bilinteriør, mad |
| Antistatiske krav | Antistatisk silikone, ionvindstøttet | elektronisk halvleder |
Installationsmanual
