Vakuumsugning er en kerneløsning til "fleksibel greb" i industriel automation med fire kernefordele: ikke-skadende greb, tilpasningsevne til multimateriale/uregelmæssige emner, ren og miljøbeskyttelse og fleksibel drift. Den kan tilpasses til forskellige industrikarakteristika for emner (tynd/tyk, præcision/grov, sanitær/standard).

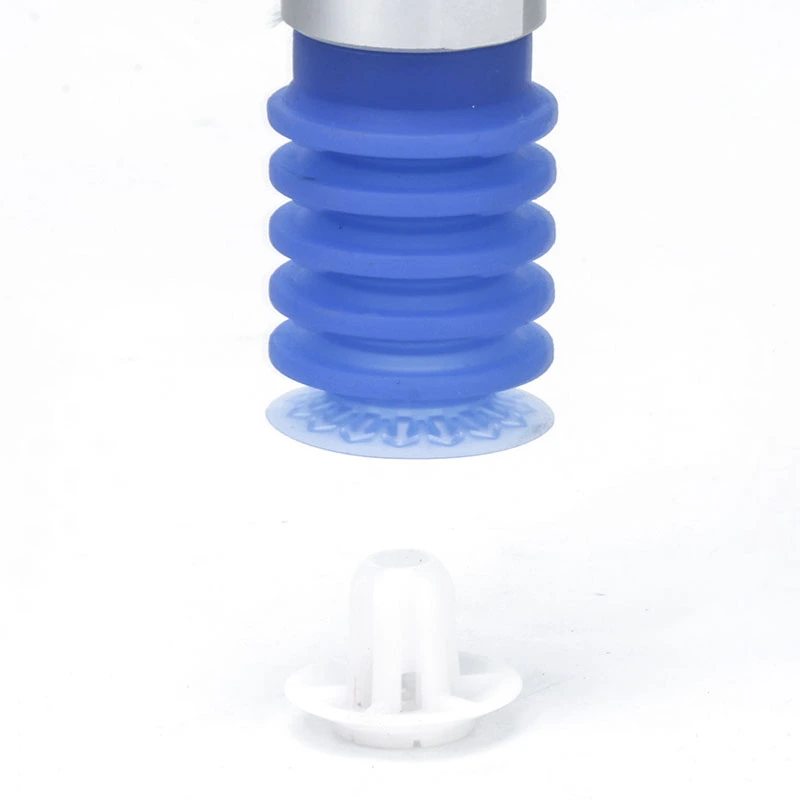

Bælge 5,5-trins vakuumsugekopper ZP3P-JT
Vi inviterer dig til at vælge fra vores fabriks Bælge 5,5-trins vakuumsugekopper ZP3P-JT, tilgængelig i en række diametre, herunder 20 mm, 25 mm, 32 mm, 40 mm og 50 mm. Denne serie er specielt udviklet til automatiserede filmemballageapplikationer inden for fødevare- og medicinindustrien og er også ideel til håndtering af forskellige fleksible materialer, der er tilbøjelige til at deformeres. Den 5,5-bælg (harmonika) struktur har indlejrede indvendige støtteribber, der effektivt forhindrer sugekopvæggene i at klæbe til hinanden; desuden kompenserer dette designs iboende støddæmpende slagevne automatisk for højdeforskelle, der opstår, når man griber i sække materialer.
Klik og start markeringen
》Vend tilbage til produktinformation
Bælge 5,5-trins vakuumsugekopper ZP3P-JT
ZP3P Series Bælge 5,5-trins Vacuum Pad Unit
ZP3P-T-serien med adapterbælge 5,5-trins vakuumpuder
Beskrivelse
Sådan bestiller du
Specifikationer / Materiale
Ansøgninger
Ressource
Hvad bruges bælgene 5,5-trins vakuumsugekopper ZP3P-JT til?

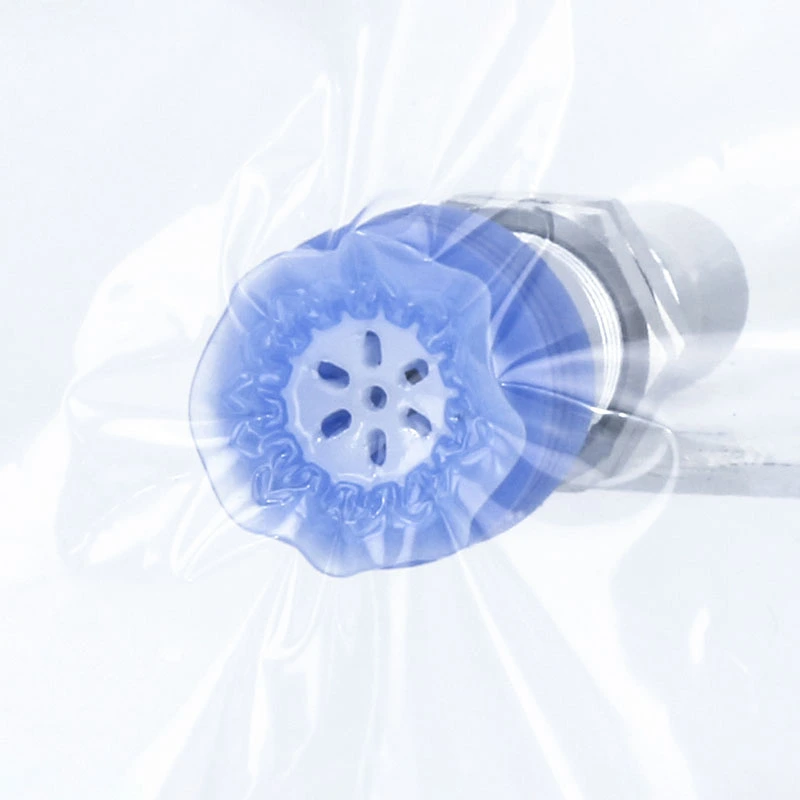

Designet til automatiseret håndtering af meget deformerbar filmemballage i fødevare- og medicinindustrien.
Håndterer væske-/pulveremballage, herunder drikkevareposer, saucepakker, mælkepulverposer og melposer.
Velegnet til tynde film, ethylenplader, plastikplader og andre fleksible materialer i højpræcisionsautomatiske pick-and-place-systemer.
Understøtter også lette industrielle automationsscenarier med strenge hygiejnekrav.
Nøglefunktioner ved 5,5-trins bælge
Harmonika-type struktur:Bælge 5,5-trins vakuumsugekopper ZP3P-JT har et flerlags bælgdesign forstærket med støtteribber, der effektivt forhindrer vedhæftning og sikrer jævn drift.
Fleksibel filmnederdel:Sikrer tæt forsegling, reducerer lækager og forhindrer rynker.
Labyrint vakuumkanaler:Udvid sugeområdet og bevar vakuumflowet for pålideligt greb.
Vedhæftet vejledning:Minimerer kopdeformation og komponentvibrationer under drift.
Polstret slagtilfælde:Kompenserer for højdevariationer i komponenter i poser.
Rustfrit stål filterskærm:Forhindrer indtrængen af fremmedlegemer og muliggør nem rengøring.
Materiale og konstruktion
Fremstillet af FDA-certificeret silikone til film af medicinsk kvalitet.
Blå silikonemulighed velegnet til fødevareforarbejdningslinjer og kosmetisk emballage, med forureningsdetekteringsevne.
Tilgængelige vedhæftede filer
Styretilbehør for øget stabilitet.
Valgfri buffere for at reducere deformation.
Enkelt- eller flerlagskonfigurationer baseret på applikationsbehov.

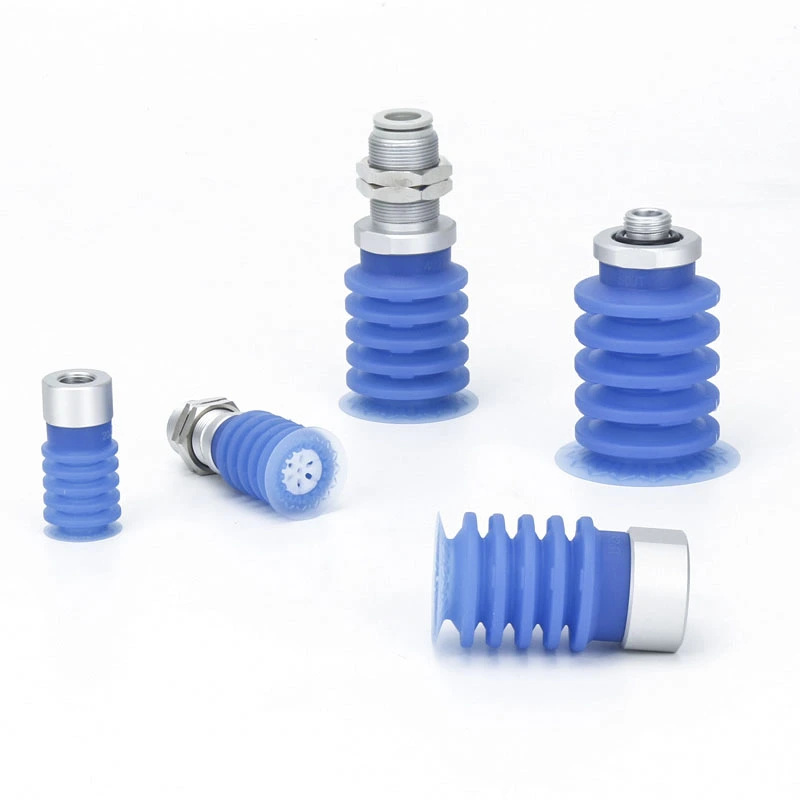

Størrelser tilgængelige

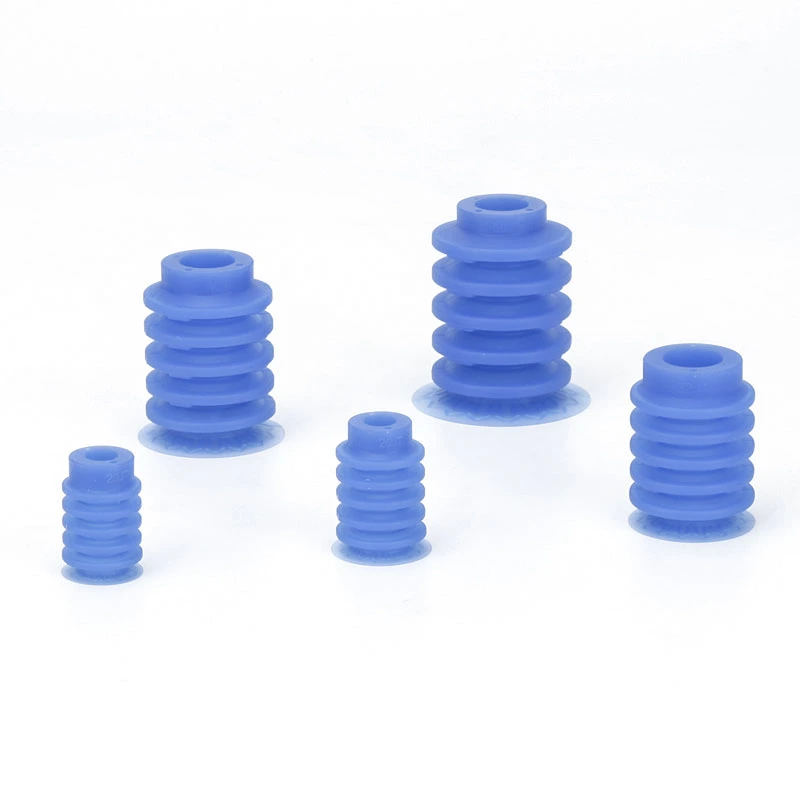

Diametre:20 mm, 25 mm, 32 mm, 40 mm, 50 mm.
Kompatibel med automatiserede systemer til forskellige industrielle scenarier og håndtering af emner.

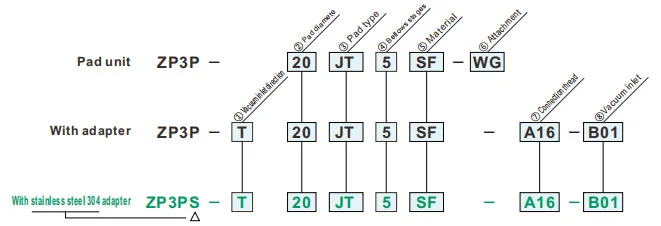

Sådan bestiller du

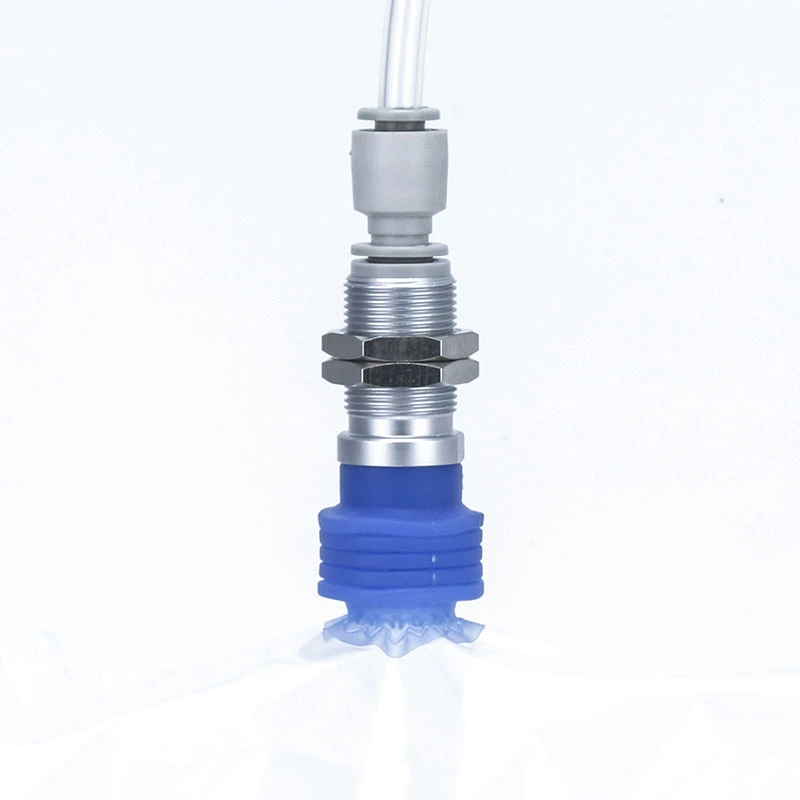

- Til adsorptionsoverførsel af emner med fleksibel blød filmemballage
- Tyndfilmsnederdel og specialformede ribber
- Styrevedhæftning, Acceleration/deceleration: Adsorptionsoverførsel mulig ved 4G
- Blå farvet pude, let at skelne vakuumpuden efter farve under kontamineringsinspektion
| ①Vakuumindløbsretning | |
| T | Lodret |
| ②Paddiameter (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Pad type | |
| JT | Bælgetype |
| ④Bælgetrin | |
| 5 | 5.5-trin |
| ⑤ Materiale | |
| SF | Silikonegummi |
| ⑥Vedhæftning | |
| WG | Med vedhæftning |
| ⑦ Tilslutningsgevind | ⑧ Vakuumindtag | Pads diameter | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Nul | - | Han tråd |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Kvinde tråd |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Han tråd |
A16 | M16 x1,0 | Kvinde tråd |
B01 | Rc1/8 | ● | - |
| One-touch montering |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x1,0 | Kvinde tråd |
B02 | 8 mm | - | ● | |
| One-touch montering |
10 | 10 mm | - | ● | |||
Udskift vedhæftningen
Specifikationer
| Driftstemperaturområde | - 30 ~ 90 ℃ | |
| Pad | Materiale | Silikonegummi |
| Farve | Blå | |
| Hårdhed (Shore A:±5°) | A40/S | |
| Vedhæftet fil | Materiale | Syntetisk harpiks |
| Farve | Hvid | |
Pudemateriale og egenskaber
⚪: Lille eller ingen indflydelse △: Kan bruges afhængigt af forhold X: Ikke egnet
|
Materiale
Karakteristika
|
Symbol | Durometer HS (±5°) |
Farve af gummi |
Drift temperatur område (°C) |
Olie modstand benzin |
Olie modstand benzol |
Grundlag modstand |
Syre modstand |
Vejrevne | Ozon modstand |
Afslidning modstand |
Vandtæt | Opløsningsmiddel modstand (benzen, toluen) |
Anvendelse |
| NBR | N | 50 | Sort | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdragelse af almindeligt arbejde, Bølgepap, Finerplade, Jernplade m.fl |
| Silikonegummi | S | 45 ~ 50 | Hvid | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, Fjernelse fra trykstøbning, Tyndt arbejde, Foodprocessor |
| Urethan gummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepap, Jernplade, Finerplade |
| FKM | F | 60 | Sort | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemisk arbejde |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbejde med halvledere (statisk elektricitetsmodstand) | |
| Ledende silikonegummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektricitet) |
Ovenstående tabel dækker kun generelle karakteristika for emnet gummimateriale. Blå symbol er tilpassede modeller.
Anvendelsesoversigt for pneumatiske komponenter (vakuum sugekop) i forskellige industrielle områder
I. Kernestyrker
II. Udvinding af applikationer efter industri
A. Medicin og medicinsk industri
A.1：Kernekrav:Ren og forureningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebyggelse af krydskontaminering
A.2 Nøglescenarier:
1. Farmaceutisk emballage: medicinflaske / farmaceutisk plade / infusionspose afhentning (fødevarekvalitets silikone sugekop, ingen partikeludskillelse)
2. Montering af medicinsk udstyr: kirurgiske instrumenter/medicinske katetre/stykker af protesehåndtering (justerbart undertryk, deformationsbeskyttelse)
3. Biologisk laboratorium: petriskål/centrifugerør/reagenskortoverførsel (kemisk resistent, sterilt kompatibel)
B. Elektronik- og halvlederindustrien
B.1 Kernekrav:antistatisk (10⁶-10¹¹Ω), præcisionspositionering (fejl ≤0,01 mm), ridsemodstand
B.2 Nøglescenarier:
1. Chip/halvleder: waferhåndtering, chipemballage (porøs keramik/antistatisk silikone sugekop, ensartet undertryk for at forhindre brud)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 modstande) overflademonteret (tynde silikone/gel/mikro sugekopper for at forhindre rynker/rivning)
3. Skærm: LCD/OLED-panel, berøringsglasgreb (højt gennemsigtigt materiale, ingen pletter og ridser)
C. Automobil- og bildeleindustrien
C.1 Kernekrav:stort sug (enkelt sugeskive ≥500N), multispecifikationstilpasning (metal/plastik/glas), skridsikker
C.2 Nøglescenarier:
4. Kropsfremstilling: Stålplade/dørkarmhåndteringssvejsning (gummi-/multisugekopper med stor diameter, skridsikker tekstur)
5. Glas / Interiør: Forrudemontering, lædersædeoverfladeoverførsel (temperaturbestandig silikone / svampe sugekopper, beskyttelse mod deformation)
6. Dele: motorcylinderhus / gearkassehusgreb (vakuum + mekanisk lås, anti-fald)
D. Fødevare- og emballageindustrien
D.1 Kernekrav:Fødevaregodkendt materiale (FDA-certificeret), let at rengøre, knusningsbestandigt
D.2 Nøglescenarier:
1. Håndtering af fødevarer: bagværk / frisk kød / frugtsortering (lavsugende svampesugekop, lugtfri og nem at vaske)
2. Emballageautomatisering: åbning af emballagepose, steril kartonstøbning (statisk eliminering/ flerpunktssugning, velegnet til tynd/hård emballage)
E. Logistik- og lagerbranchen
E.1 Kernekrav:effektiv tilpasning (flere specifikationer af varer), stabilt tryk, anti-fald
E.2 Nøglescenarier:
1. Kartonhåndtering: e-handel kartonsortering (justerbart sugesystem, vakuumtryk)
2. Plade/rulle: Træplade/plastfilmrulleoverførsel (lang strimmel/ringformet sugekop, ensartet adsorption for at forhindre forskydning)
F. Ny energi og specialindustrier
F.1 Ny energi (lithium batteri/pv):
1. Lithium batteriplade (anti-statisk porøs sugekop, anti-støv), fotovoltaisk glas (stor sugekop i silikone, ingen ridse)
F.2 Tryk og papir
1. Indfangning af papir/tryksager (absorberende papirmateriale, let undertryk for at forhindre rivning og blækforurening)
III. Sammenfatning af kernetilpasningslogik
| Arbejdsemnets egenskaber | Pipette tilpasningsprogram | Tilsvarende branchescenarier |
| Tynd / skrøbelig / præcision | Silikone/keramisk materiale, mikroundertryk, mikrosugemundstykke | Elektroniske halvledere, lægemidler |
| Tunge ting / Stor størrelse | Gummimateriale, sugekop med stor diameter, multi-sugekoparray | Biler, logistikpaneler |
| Sundhed/Forebyggelse af forurening | Fødevare-/medicinsk silikone, let at rengøre struktur | Medicin, mad |
| Bløde/uregelmæssige overflader | Svampmateriale, deformerbar sugekop | Bilinteriør, mad |
| Antistatiske krav | Antistatisk silikone, ionvindstøttet | elektronisk halvleder |
