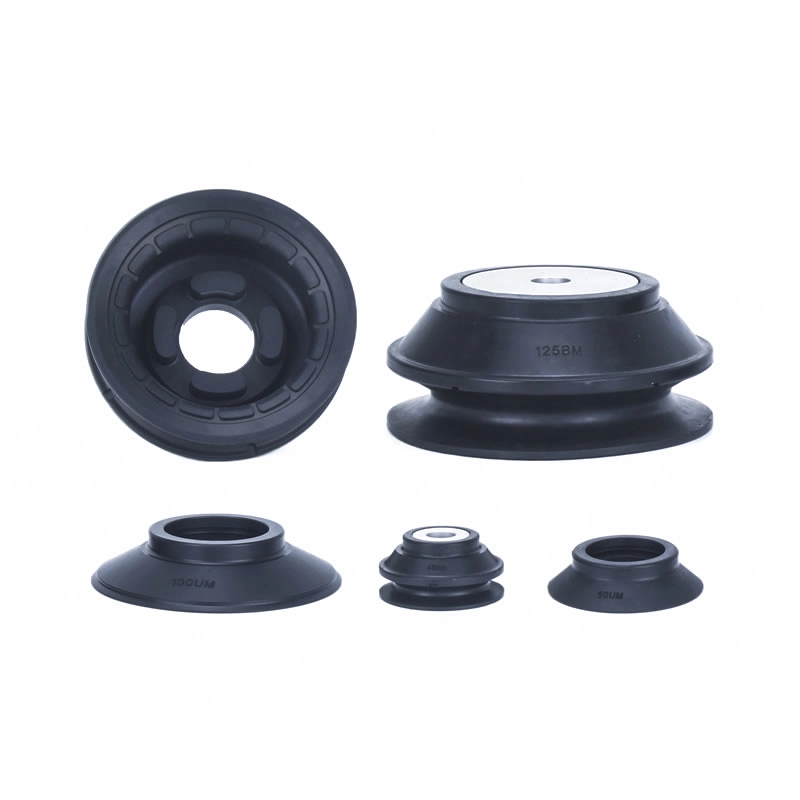

Vakuumsugekopper med høj stivhed ZP3E
Vakuumsugekopper med høj stivhed ZP3E er designet til håndtering af store eller porøse emner med tung belastning. Med en rillet tætningsflade og harmonikastruktur sikrer de stærk vedhæftning på ujævne overflader. Ideel til glas, metalplader og emballage, de leverer stabilt greb, ikke-mærkende håndtering og pålidelig ydeevne i high-flow automationssystemer. Det er også meget brugt i produktionslinjer på tværs af industrier, herunder elektronikfremstilling, bilmontering og logistiksortering.
Klik og start markeringen
》Vend tilbage til produktinformation

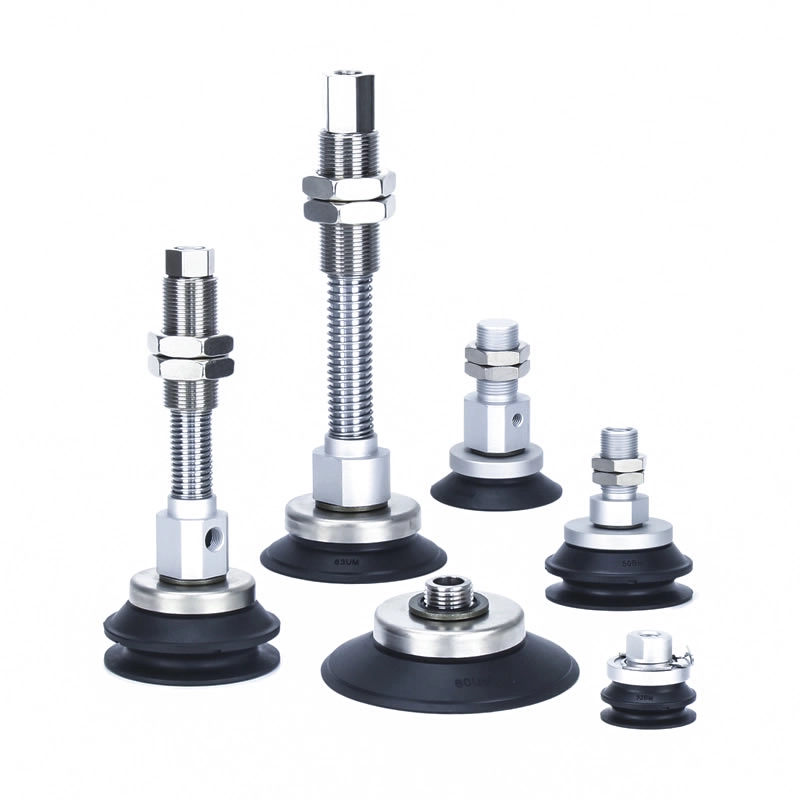

Vakuumsugekopper med høj stivhed ZP3E
ZP3E-serien højstiv vakuumpudeenhed

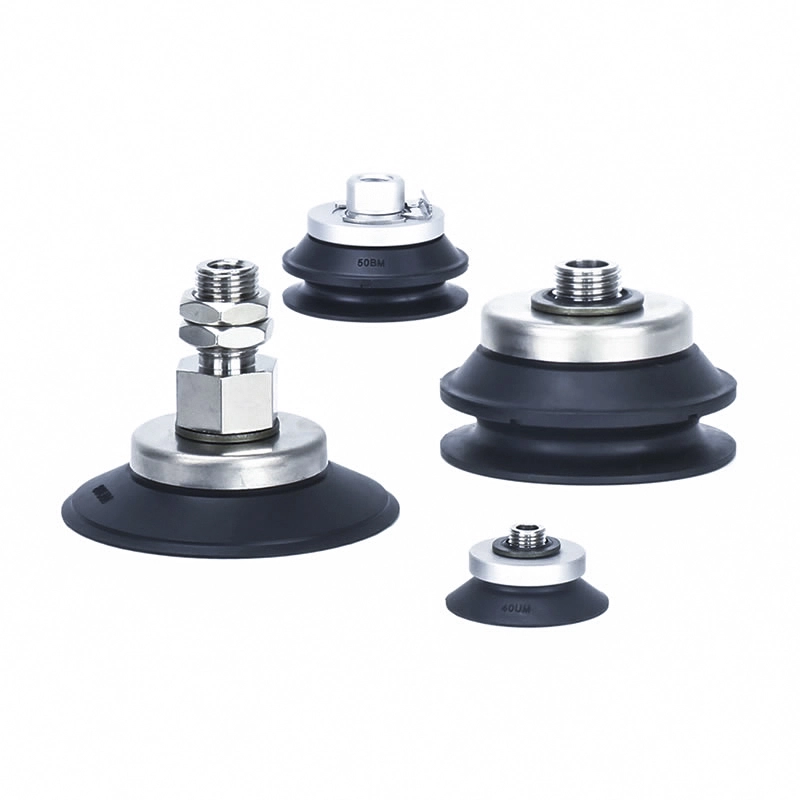

ZP3E-T-serien med adapter Vakuumpuder med høj stivhed

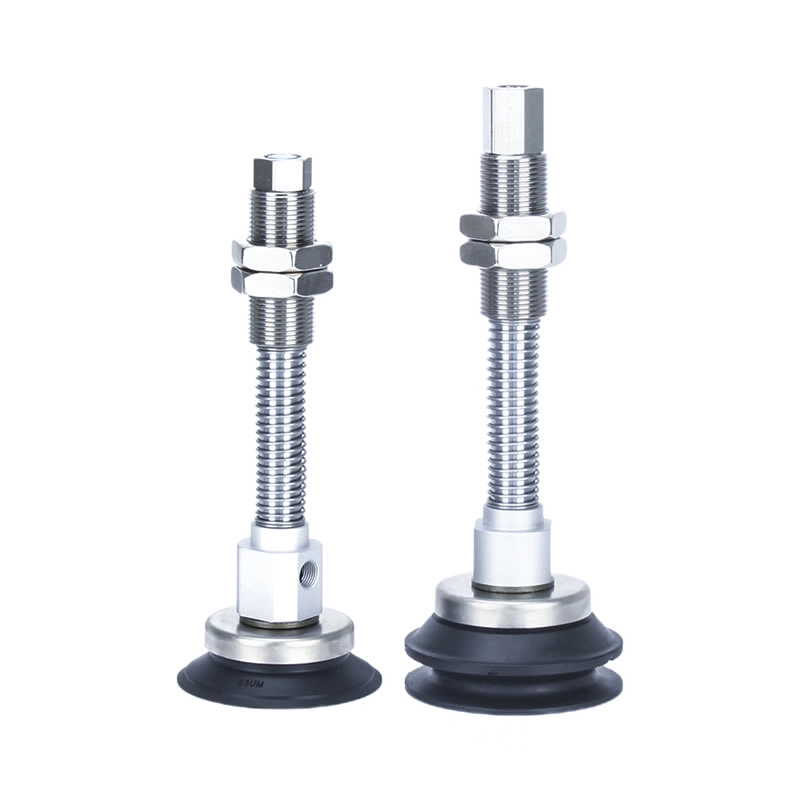

ZP3E-T-serien med buffer-vakuumpuder med høj stivhed

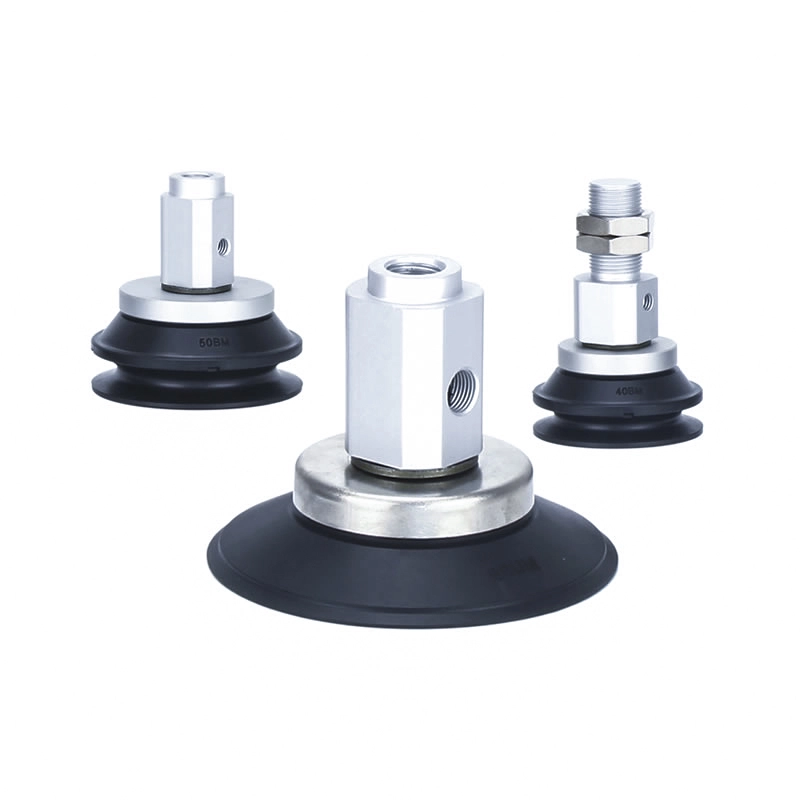

ZP3E-Y-serien med adapter Vakuumpuder med høj stivhed
ZP3E-Y-serien med buffer-vakuumpuder med høj stivhed
Beskrivelse
Sådan bestiller du
Specifikationer / Materiale
Ansøgninger
Ressource
Vakuumsugekopperne med høj stivhed ZP3E er vakuumkopper i industriel kvalitet designet til håndtering af tunge belastninger med stort område. De er ideelle til applikationer, der kræver stærk vedhæftning, høj lufttæthed og stabilt greb, selv på ujævne eller let permeable overflader.
Nøglefunktioner
Heavy-Duty håndteringsevne
De højstive vakuumsugekopper ZP3E er designet specielt til store og tunge emner, såsom pap, glaspaneler og metalplader
Diameterområde:32 mm til 125 mm
Fås i enkeltlags- og dobbeltlagskonfigurationer
Forbedret tætningsydelse
Rillet sugeflade forbedrer grebsstabiliteten og bevarer vakuum
Harmonika-formet tætningsstruktur tilpasser sig skrå eller ujævne overflader
Sikrer pålidelig vedhæftning selv for buede eller uregelmæssige emner
Optimeret til porøse materialer
Velegnet til pap, pap og andre permeable materialer
Fungerer effektivt med højstrøms vakuumsystemer
Opretholder ensartet sugning på trods af let luftlækage
Fleksibel installation
Flere monteringsmuligheder for forskellige automatiseringsopsætninger
Kompatibel med robotarme og automatiserede produktionslinjer
Ansøgninger
Industrielt automationsudstyr
Maskiner til dannelse af papirkasser:Transport og placering af papplader
Emballagesystemer:Stable og flyt tunge kartoner og materialer
Robotautomatisering:Stabilt greb og hurtig udløsning i samlebånd
Håndtering af emner
Glasbehandling:Ikke-mærkende håndtering af glatte, tunge glaspaneler
Metal- og plastikplader:Stålplader, aluminiumsplader og tykke plastikplader
Logistik og lager:Automatiseret stabling af tunge produkter
Ydeevne fordele
Struktur med høj stivhed sikrer stabilitet under håndtering af tung belastning.
Ikke-mærkende design beskytter følsomme overflader - såsom glas - mod skader.
Robust vakuumtilbageholdelsesevne sikrer pålidelig drift i krævende miljøer.
De højstive vakuumsugekopper ZP3E er velegnet til brug i elektronik-, bil-, logistik- og fremstillingsindustrien.
Hvorfor vælge Kina-fremstillede ZP3E vakuumkopper
Omkostningseffektiv produktion med pålidelig ydeevne
Moden teknologi ved hjælp af højkvalitets silikone og avanceret vakuumforsegling
Bredt produktsortiment til at imødekomme forskellige industrielle behov
Stabil forsyningskæde, der sikrer hurtig og ensartet levering

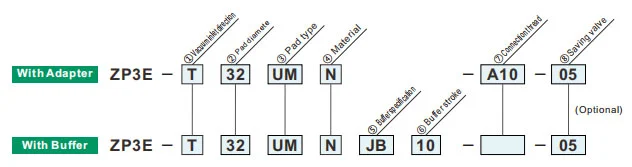

Sådan bestiller du
| ②Paddiameter (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Pad type | |
| UM | Flad type med rille |
| BM | Bælgetype med ribber og rille |
| ④Materiale | |
| N | NBR |
| S | Silikonegummi |
| U | Urethan gummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikonegummi |
Grønt symbol er tilpassede modeller.
| ⑧ Plade | |
| Nul | Uden plade |
| P | Med plade |
|
Model
②Paddiameter (mm)
|
Flad type med rille (UM) | Bælgetype med ribber og rille (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①Vakuumindløbsretning | |
| T | Lodret |
| Y | Lateral |
| ②Paddiameter (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Pad type | |
| UM | Flad type med rille |
| BM | Bælgetype med ribber og rille |
| ④Materiale | |
| N | NBR |
| S | Silikonegummi |
| U | Urethan gummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikonegummi |
Grønt symbol er tilpassede modeller.
| ⑦ Vakuumindtag | ZP3E-T /Lodret | ZP3E-Y /Lateral | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Mandlig Tråd | A10 | M10 x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16 x1,5 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1,5 | — | ● | — | ● | |
| Kvindetråd | B8 | M8 x 1,25 | ● | — | ● | — |
| B10 | M10 x1,5 | ● | — | — | — | |
| B12 | M12 x1,75 | — | ● | — | ● | |
| B18 | M18 x1,5 | — | ● | — | — | |
| ⑤ Bufferspecifikation | |
| JB | Roterende (messing, med bøsning) |
| JF | Roterende (stål, med bøsning) |
| KB | Ikke-roterende (messing, med bøsning) |
| ⑦ Vakuumindtag | A14 | Nul | A18 | Nul | |
| M14x1 | M18x1,5 | M18x1,5 | M22x1,5 | ||
| ⑥ Bufferslag | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10 mm | ● | ● | ● | ● |
| 20 | 20 mm | ● | — | — | — |
| 25 | 25 mm | — | ● | ● | ● |
| 30 | 30 mm | ● | ● | ● | ● |
| 50 | 50 mm | — | ● | ● | ● |
| 75 | 75 mm | — | ● | ● | ● |
| 100 | 100 mm | — | — | — | ● |
| ⑧Besparelsesventilens faste åbning | |||
| størrelse (mm) |
Pad diameter | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0,5 | ● | — |
| 07 | ø0,7 | ● | — |
| 10 | ø1,0 | ● | — |
| 01 | Reference SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Fjederreaktiv kraft
| Tilslutningsgevind | Tilspændingsmoment±5 % [N·m] | Bufferslag (mm) | Fjederreaktiv kraft[N] | ||
| Messing, med bøsning (JB/KB) | Stål, med bøsning (JF) | Ved 0 slag | I fuld slag | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Pudemateriale og egenskaber
⚪: Lille eller ingen indflydelse △: Kan bruges afhængigt af forhold X: Ikke egnet
|
Materiale
Karakteristika
|
Symbol | Durometer HS (±5°) |
Farve af gummi |
Drift temperatur område (°C) |
Olie modstand benzin |
Olie modstand benzol |
Grundlag modstand |
Syre modstand |
Vejrevne | Ozon modstand |
Afslidning modstand |
Vandtæt | Opløsningsmiddel modstand (benzen, toluen) |
Anvendelse |
| NBR | N | 50 | Sort | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdragelse af almindeligt arbejde, Bølgepap, Finerplade, Jernplade m.fl |
| Silikonegummi | S | 45 ~ 50 | Hvid | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, Fjernelse fra trykstøbning, Tyndt arbejde, Foodprocessor |
| Urethan gummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepap, Jernplade, Finerplade |
| FKM | F | 60 | Sort | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemisk arbejde |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbejde med halvledere (statisk elektricitetsmodstand) | |
| Ledende silikonegummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektricitet) |
Ovenstående tabel dækker kun generelle karakteristika for emnet gummimateriale. Blå symbol er tilpassede modeller.
Anvendelsesoversigt for pneumatiske komponenter (vakuum sugekop) i forskellige industrielle områder
I. Kernestyrker
II. Udvinding af applikationer efter industri
A. Medicin og medicinsk industri
A.1：Kernekrav:Ren og forureningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebyggelse af krydskontaminering
A.2 Nøglescenarier:
1. Farmaceutisk emballage: medicinflaske / farmaceutisk plade / infusionspose afhentning (fødevarekvalitets silikone sugekop, ingen partikeludskillelse)
2. Montering af medicinsk udstyr: kirurgiske instrumenter/medicinske katetre/stykker af protesehåndtering (justerbart undertryk, deformationsbeskyttelse)
3. Biologisk laboratorium: petriskål/centrifugerør/reagenskortoverførsel (kemisk resistent, sterilt kompatibel)
B. Elektronik- og halvlederindustrien
B.1 Kernekrav:antistatisk (10⁶-10¹¹Ω), præcisionspositionering (fejl ≤0,01 mm), ridsemodstand
B.2 Nøglescenarier:
1. Chip/halvleder: waferhåndtering, chipemballage (porøs keramik/antistatisk silikone sugekop, ensartet undertryk for at forhindre brud)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 modstande) overflademonteret (tynde silikone/gel/mikro sugekopper for at forhindre rynker/rivning)
3. Skærm: LCD/OLED-panel, berøringsglasgreb (højt gennemsigtigt materiale, ingen pletter og ridser)
C. Automobil- og bildeleindustrien
C.1 Kernekrav:stort sug (enkelt sugeskive ≥500N), multispecifikationstilpasning (metal/plastik/glas), skridsikker
C.2 Nøglescenarier:
4. Kropsfremstilling: Stålplade/dørkarmhåndteringssvejsning (gummi-/multisugekopper med stor diameter, skridsikker tekstur)
5. Glas / Interiør: Forrudemontering, lædersædeoverfladeoverførsel (temperaturbestandig silikone / svampe sugekopper, beskyttelse mod deformation)
6. Dele: motorcylinderhus / gearkassehusgreb (vakuum + mekanisk lås, anti-fald)
D. Fødevare- og emballageindustrien
D.1 Kernekrav:Fødevaregodkendt materiale (FDA-certificeret), let at rengøre, knusningsbestandigt
D.2 Nøglescenarier:
1. Håndtering af fødevarer: bagværk / frisk kød / frugtsortering (lavsugende svampesugekop, lugtfri og nem at vaske)
2. Emballageautomatisering: åbning af emballagepose, steril kartonstøbning (statisk eliminering/ flerpunktssugning, velegnet til tynd/hård emballage)
E. Logistik- og lagerbranchen
E.1 Kernekrav:effektiv tilpasning (flere specifikationer af varer), stabilt tryk, anti-fald
E.2 Nøglescenarier:
1. Kartonhåndtering: e-handel kartonsortering (justerbart sugesystem, vakuumtryk)
2. Plade/rulle: Træplade/plastfilmrulleoverførsel (lang strimmel/ringformet sugekop, ensartet adsorption for at forhindre forskydning)
F. Ny energi og specialindustrier
F.1 Ny energi (lithium batteri/pv):
1. Lithium batteriplade (anti-statisk porøs sugekop, anti-støv), fotovoltaisk glas (stor sugekop i silikone, ingen ridse)
F.2 Tryk og papir
1. Indfangning af papir/tryksager (absorberende papirmateriale, let undertryk for at forhindre rivning og blækforurening)
III. Sammenfatning af kernetilpasningslogik
| Arbejdsemnets egenskaber | Pipette tilpasningsprogram | Tilsvarende branchescenarier |
| Tynd / skrøbelig / præcision | Silikone/keramisk materiale, mikroundertryk, mikrosugemundstykke | Elektroniske halvledere, lægemidler |
| Tunge ting / Stor størrelse | Gummimateriale, sugekop med stor diameter, multi-sugekoparray | Biler, logistikpaneler |
| Sundhed/Forebyggelse af forurening | Fødevare-/medicinsk silikone, let at rengøre struktur | Medicin, mad |
| Bløde/uregelmæssige overflader | Svampmateriale, deformerbar sugekop | Bilinteriør, mad |
| Antistatiske krav | Antistatisk silikone, ionvindstøttet | elektronisk halvleder |
Installationsmanual
Download PDF
Advarsel + Forsigtig （Læs før brug）
Download PDF
