Vakuumsugning er en kerneløsning til "fleksibel greb" i industriel automation med fire kernefordele: ikke-skadende greb, tilpasningsevne til multimateriale/uregelmæssige emner, ren og miljøbeskyttelse og fleksibel drift. Den kan tilpasses til forskellige industrikarakteristika for emner (tynd/tyk, præcision/grov, sanitær/standard).

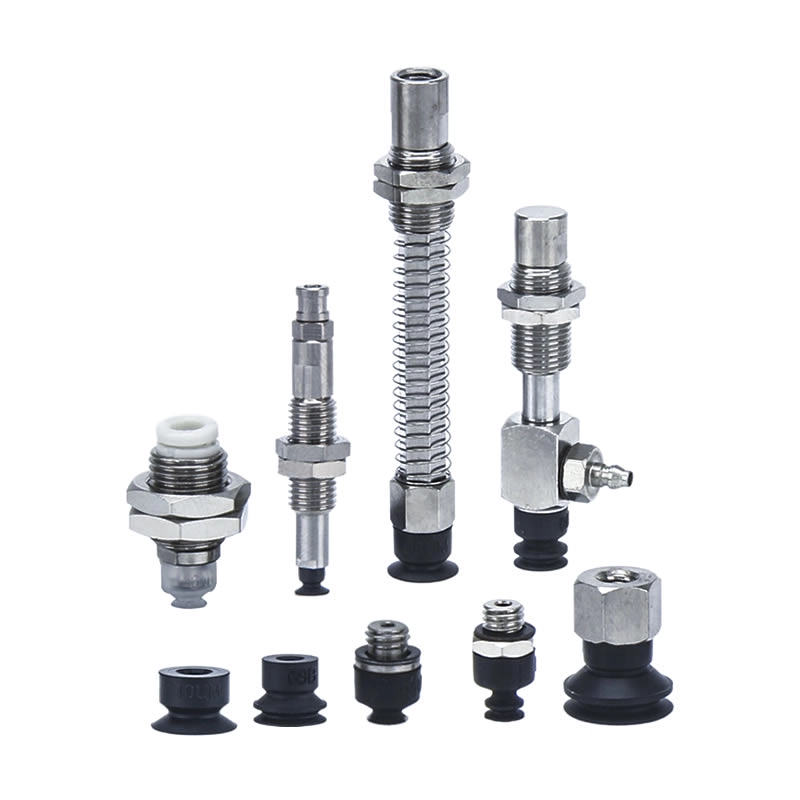

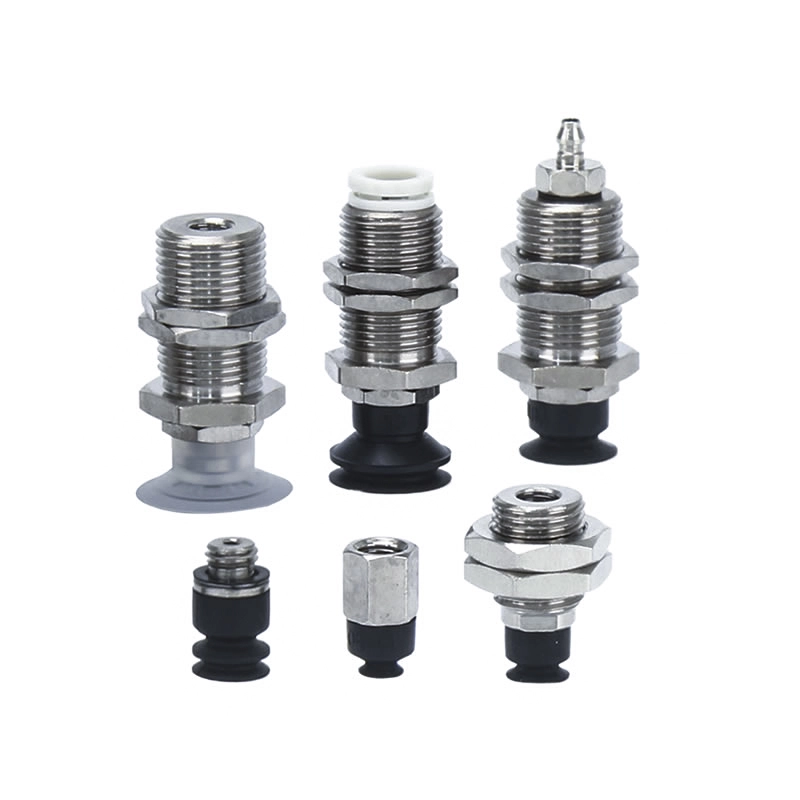

Kompakte vakuumsugekopper ZP3
Commaelec-fabrikken har et omfattende lagerklar til afsendelse og tilbyder muligheder af høj kvalitet i gummi, silikone og specialiserede materialer - inklusive antistatiske varianter. De kompakte vakuumsugekopper ZP3 har et diameterområde på 1,5 mm til 16 mm; disse miniature komponenter er omhyggeligt konstrueret specielt til elektronikindustrien.
Klik og start markeringen
》Vend tilbage til produktinformation
Kompakte vakuumsugekopper ZP3
ZP3 Series Compact Vacuum Pad Unit
ZP3-T-serien med adapter Kompakte vakuumpuder

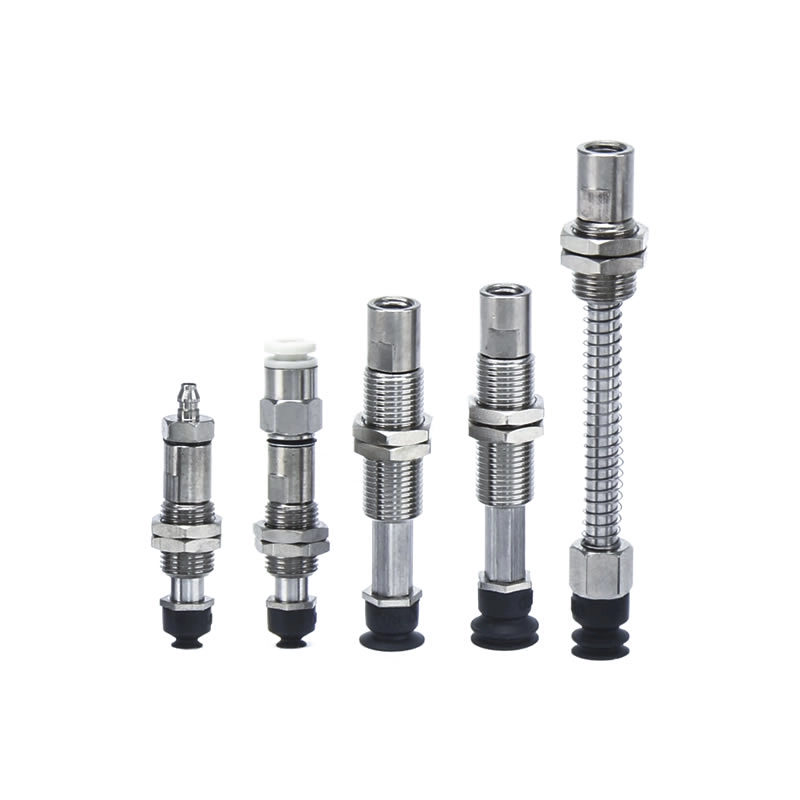

ZP3-T-serien med Buffer Compact Vacuum Pads

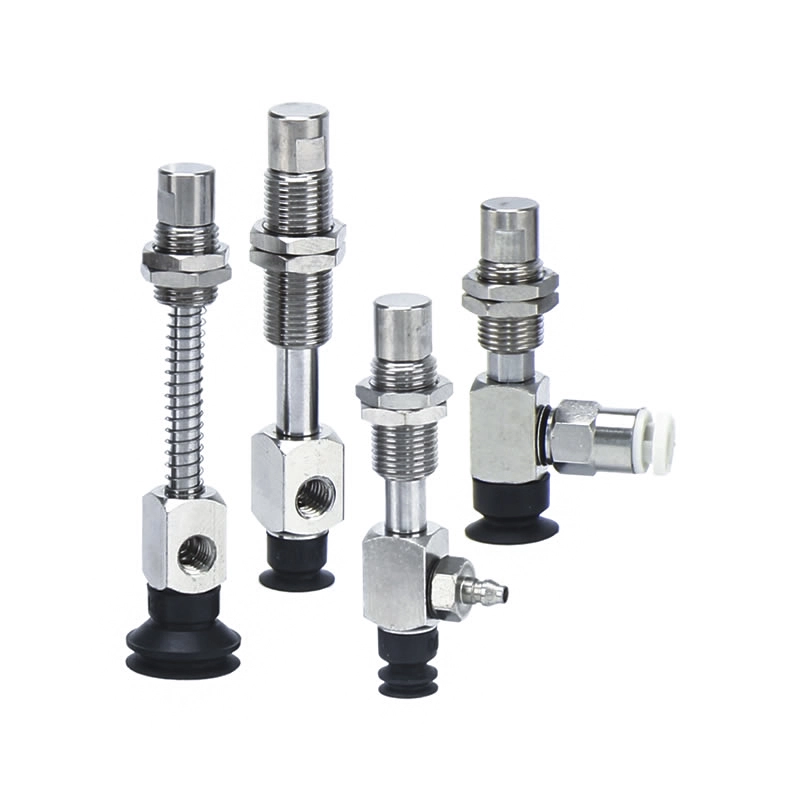

ZP3-Y-serien med adapter Kompakte vakuumpuder
ZP3-Y Series med Buffer Compact Vacuum Pads
Beskrivelse
Sådan bestiller du
Specifikationer / Materiale
Ansøgninger
Ressource
De kompakte vakuumsugekopper ZP3 er specielt designet til elektronikindustrien og giver præcist, pålideligt greb til små eller sarte komponenter. Med diametre fra 1,5 mm til 16 mm integreres de problemfrit i automatiserede produktions- og robotsystemer.
FAQ
Hvad er typiske applikationer?

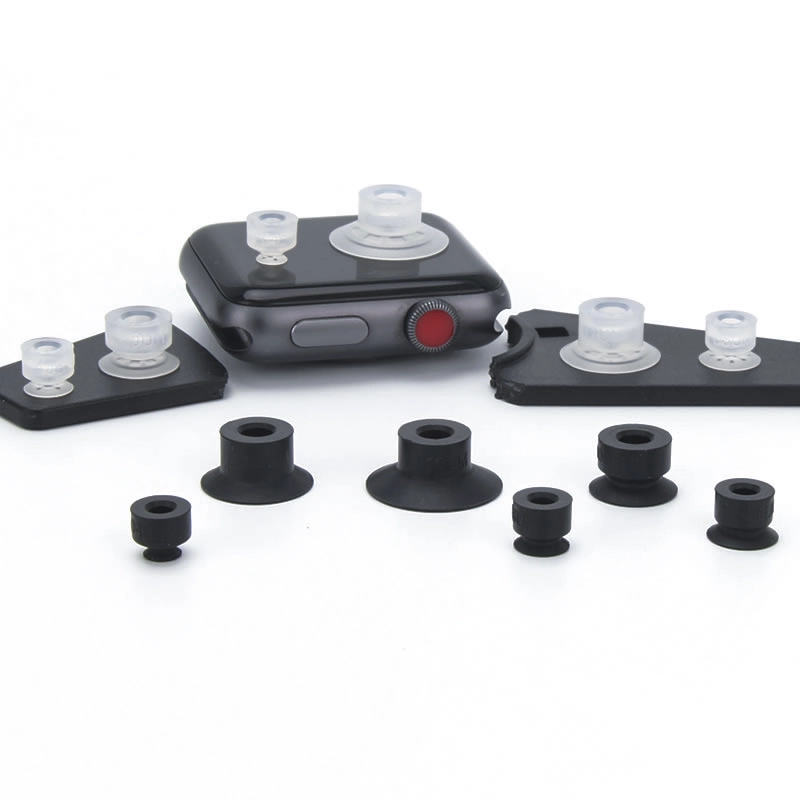

Håndtering af små elektroniske komponenter og printkort.
Transport af præcisionsmetaldele og lithiumbattericeller.
Integration i robotsamlebånd til hurtige, repeterbare pick-and-place operationer.
Hvad er ZP3P-serien?
En højtydende variant af ZP3 designet til højcyklusautomatisering.
Tilbyder flere størrelser, former og materialemuligheder, der opfylder forskellige industrielle gribebehov.
Hvad er forskellen mellem ZP3 og ZP3-T?
ZP3:Standard kompakt vakuumkop til præcis håndtering.
ZP3-T:Forbedret til høje temperaturer eller kemisk følsomme miljøer ved hjælp af specialiserede materialer.
Vigtige designfunktioner
Kompakt størrelse til trange installationsrum.
Fleksible vakuumindløbsretninger (lodret og lateralt).
Valgfri adaptere, bufferbeslag og tilbehør i helt rustfrit stål.
Designet til stabil vedhæftning og minimalt vakuumtab.
Hvilke materialer er tilgængelige?
Gummi og silikone af høj kvalitet.
Antistatiske varianter til elektronik.
Tilbehør i rustfrit stål til lithium-batteriapplikationer.
Hvilken pudeform skal jeg bruge?
Flad:Til glatte, jævne overflader.
Bælge eller dyb:Til ujævne, let deformerede eller strukturerede komponenter.
Brugerdefinerede former:De kompakte vakuumsugekopper ZP3 kan tilpasses til at opfylde de specifikke krav til emnet og kravene til det automatiserede integrationssystem.

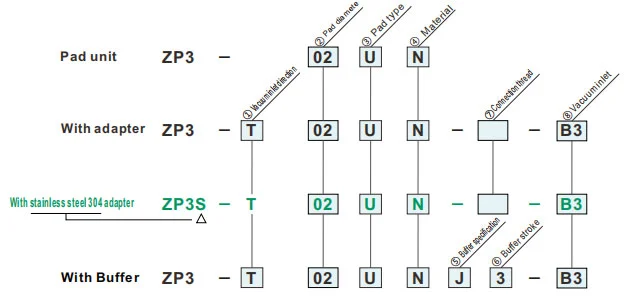

Sådan bestiller du
| ①Vakuumindløbsretning | ⑦ Tilslutningsgevind | ⑧ Vakuumindtag | |||||
| T | Lodret |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | Lateral |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②Paddiameter (mm) | |
| 015 | ø1,5 |
| 02 | ø2 |
| 035 | ø3,5 |
| ③Pad type | |
| U | Flad |
| ④Materiale | |
| N | NBR |
| S | Silikonegummi |
| U | Urethan gummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikonegummi |
Grønt symbol er tilpassede modeller.
| ⑤ Bufferspecifikation | |
| J | Roterende |
| K | Ikke-roterende |
| ⑥ Bufferslag | |
| 3 | 3 mm |
| 6 | 6 mm |
| ⑦ Tilslutningsgevind | |
| A6 | M6x0,75 (Udvendig gevind) |
| B3 | M3x0,5 (huntråd) |
| ⑧ Vakuumindtag | |
| A3 | M3x0,5 (Handtråd) |
| A4 | M4x0,7 (Handtråd) |
| B3 | M3x0,5 (hun gevind) |
| 04 | ø4(One-touch-tilpasning) |
| U2 | ø2 (modhager) |
| U4 | ø4 (modhager) |
Fjederreaktiv kraft
| Pad type | Bufferspecifikation | Bufferslag (mm) | Tilslutningsgevind | Tilspændingsmoment ±5 % [N·m] |
Fjederreaktiv kraft[N] | |
| Ved 0 slag | I fuld slag | |||||
| ø1,5~ø3,5 | J | 3,6 | M6 x 0,75 | 1,5-1,8 | 0.2 |
0.4 0.5 |
| K | M8 x 0,75 | 2,0-2,5 | ||||
| Adapter monteringsmål |
|
Pads diameter: ø4 ~ø8
|
|
Pads diameter: ø10 ~ø16
|
| ①Vakuumindløbsretning | ⑦ Tilslutningsgevind | ⑧ Vakuumindtag | ||
| T | Lodret |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | Lateral |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②Paddiameter (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Pad type | |
| UM | Flad med rille |
| B | Bælge |
| ④Materiale | |
| N | NBR |
| S | Silikonegummi |
| U | Urethan gummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikonegummi |
Grønt symbol er tilpassede modeller.
|
⑤ Bufferspecifikation
⑥ Bufferslag (mm)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Roterende | ● | ● | ● | — | — |
| JB | Roterende (med bøsning) | — | — | — | ● | ● |
| K | Ikke-roterende | ● | ● | ● | ● | ● |
| ⑦ Tilslutningsgevind | |
| A10 | M10x1 (Udvendig gevind) |
| A12 | M12x1 (Udvendig gevind) |
| B5 | M5x0,8 (huntråd) |
| ⑧ Vakuumindtag | |
| A4 | M4x0,7 (Udvendig gevind) |
| A5 | M5x0,8 (Handtråd) |
| H5 | M5x0,8 (Handtråd) |
| B4 | M4x0,7 (huntråd) |
| B5 | M5x0,8 (huntråd) |
| 04 | ø4 (One-touch-tilpasning) |
| 06 | ø6 (One-touch-tilpasning) |
| U2 | ø2 (modhager) |
| U4 | ø4 (modhager) |
| U6 | ø6 (modhager) |
Dimensioner (mm)
Grønt symbol er tilpassede modeller.
U
Flad
| Model | øA | øB | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materiale |
|||
| ZP2 | 015 | U |
N S U F GN GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Referencemodel: ZP3-015UGN
Adapter monteringsmål
UM
Flad med rille
| Model | øA | øB | øC | øD | E | Y | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materiale |
|||||||
| ZP3 | 04 | UM |
N S U F GN GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Model til reference: ZP3-04UMGN
B
Bælge
| Model | øA | øB | øC | øD | E | F | Y | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materiale |
||||||||
| ZP3 | 04 | B |
N S U F GN GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Model til reference: ZP3-04UMGN
Pudemateriale og egenskaber
⚪: Lille eller ingen indflydelse △: Kan bruges afhængigt af forhold X: Ikke egnet
| Pad type | Pad diameter (mm) | Anvendelse | Typiske emneoverflader og -former | |||||||
| Flad | Vinkede | Skrå | Forskellige højder | Konveks | Olieagtig | |||||
|
|
|
|
|
|
|||||
| Kompakt P-annonce | Flad (U) |
|
ø1,5~ø3,5 | Til adsorption af emner med flad og ikke deformeret overflade | ⚪ | X | X | X | X | X |
| Flad med rille (UM) |
|
ø4~ø16 | Til et emne, der sandsynligvis vil deformeres | ⚪ | X | X | X | X | △ | |
| Bælge (B) |
|
ø4~ø16 | Til adsorption af arbejdsemner med skrå overflade | ⚪ | △ | ⚪ | X | △ | X | |
Pudemateriale og egenskaber
⚪: Lille eller ingen indflydelse △: Kan bruges afhængigt af forhold X: Ikke egnet
|
Materiale
Karakteristika
|
Symbol | Durometer HS (±5°) |
Farve af gummi |
Drift temperatur område (°C) |
Olie modstand benzin |
Olie modstand benzol |
Grundlag modstand |
Syre modstand |
Vejrevne | Ozon modstand |
Afslidning modstand |
Vandtæt | Opløsningsmiddel modstand (benzen, toluen) |
Anvendelse |
| NBR | N | 50 | Sort | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdragelse af almindeligt arbejde, Bølgepap, Finerplade, Jernplade m.fl |
| Silikonegummi | S | 45 ~ 50 | Hvid | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, Fjernelse fra trykstøbning, Tyndt arbejde, Foodprocessor |
| Urethan gummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepap, Jernplade, Finerplade |
| FKM | F | 60 | Sort | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemisk arbejde |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbejde med halvledere (statisk elektricitetsmodstand) | |
| Ledende silikonegummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektricitet) |
Ovenstående tabel dækker kun generelle karakteristika for emnet gummimateriale. Blå symbol er tilpassede modeller.
Anvendelsesoversigt for pneumatiske komponenter (vakuum sugekop) i forskellige industrielle områder
I. Kernestyrker
II. Udvinding af applikationer efter industri
A. Medicin og medicinsk industri
A.1：Kernekrav:Ren og forureningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebyggelse af krydskontaminering
A.2 Nøglescenarier:
1. Farmaceutisk emballage: medicinflaske / farmaceutisk plade / infusionspose afhentning (fødevarekvalitets silikone sugekop, ingen partikeludskillelse)
2. Montering af medicinsk udstyr: kirurgiske instrumenter/medicinske katetre/stykker af protesehåndtering (justerbart undertryk, deformationsbeskyttelse)
3. Biologisk laboratorium: petriskål/centrifugerør/reagenskortoverførsel (kemisk resistent, sterilt kompatibel)
B. Elektronik- og halvlederindustrien
B.1 Kernekrav:antistatisk (10⁶-10¹¹Ω), præcisionspositionering (fejl ≤0,01 mm), ridsemodstand
B.2 Nøglescenarier:
1. Chip/halvleder: waferhåndtering, chipemballage (porøs keramik/antistatisk silikone sugekop, ensartet undertryk for at forhindre brud)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 modstande) overflademonteret (tynde silikone/gel/mikro sugekopper for at forhindre rynker/rivning)
3. Skærm: LCD/OLED-panel, berøringsglasgreb (højt gennemsigtigt materiale, ingen pletter og ridser)
C. Automobil- og bildeleindustrien
C.1 Kernekrav:stort sug (enkelt sugeskive ≥500N), multispecifikationstilpasning (metal/plastik/glas), skridsikker
C.2 Nøglescenarier:
4. Kropsfremstilling: Stålplade/dørkarmhåndteringssvejsning (gummi-/multisugekopper med stor diameter, skridsikker tekstur)
5. Glas / Interiør: Forrudemontering, lædersædeoverfladeoverførsel (temperaturbestandig silikone / svampe sugekopper, beskyttelse mod deformation)
6. Dele: motorcylinderhus / gearkassehusgreb (vakuum + mekanisk lås, anti-fald)
D. Fødevare- og emballageindustrien
D.1 Kernekrav:Fødevaregodkendt materiale (FDA-certificeret), let at rengøre, knusningsbestandigt
D.2 Nøglescenarier:
1. Håndtering af fødevarer: bagværk / frisk kød / frugtsortering (lavsugende svampesugekop, lugtfri og nem at vaske)
2. Emballageautomatisering: åbning af emballagepose, steril kartonstøbning (statisk eliminering/ flerpunktssugning, velegnet til tynd/hård emballage)
E. Logistik- og lagerbranchen
E.1 Kernekrav:effektiv tilpasning (flere specifikationer af varer), stabilt tryk, anti-fald
E.2 Nøglescenarier:
1. Kartonhåndtering: e-handel kartonsortering (justerbart sugesystem, vakuumtryk)
2. Plade/rulle: Træplade/plastfilmrulleoverførsel (lang strimmel/ringformet sugekop, ensartet adsorption for at forhindre forskydning)
F. Ny energi og specialindustrier
F.1 Ny energi (lithium batteri/pv):
1. Lithium batteriplade (anti-statisk porøs sugekop, anti-støv), fotovoltaisk glas (stor sugekop i silikone, ingen ridse)
F.2 Tryk og papir
1. Indfangning af papir/tryksager (absorberende papirmateriale, let undertryk for at forhindre rivning og blækforurening)
III. Sammenfatning af kernetilpasningslogik
| Arbejdsemnets egenskaber | Pipette tilpasningsprogram | Tilsvarende branchescenarier |
| Tynd / skrøbelig / præcision | Silikone/keramisk materiale, mikroundertryk, mikrosugemundstykke | Elektroniske halvledere, lægemidler |
| Tunge ting / Stor størrelse | Gummimateriale, sugekop med stor diameter, multi-sugekoparray | Biler, logistikpaneler |
| Sundhed/Forebyggelse af forurening | Fødevare-/medicinsk silikone, let at rengøre struktur | Medicin, mad |
| Bløde/uregelmæssige overflader | Svampmateriale, deformerbar sugekop | Bilinteriør, mad |
| Antistatiske krav | Antistatisk silikone, ionvindstøttet | elektronisk halvleder |
