Vakuumsugning er en kerneløsning til "fleksibel greb" i industriel automation med fire kernefordele: ikke-skadende greb, tilpasningsevne til multimateriale/uregelmæssige emner, ren og miljøbeskyttelse og fleksibel drift. Den kan tilpasses til forskellige industrikarakteristika for emner (tynd/tyk, præcision/grov, sanitær/standard).

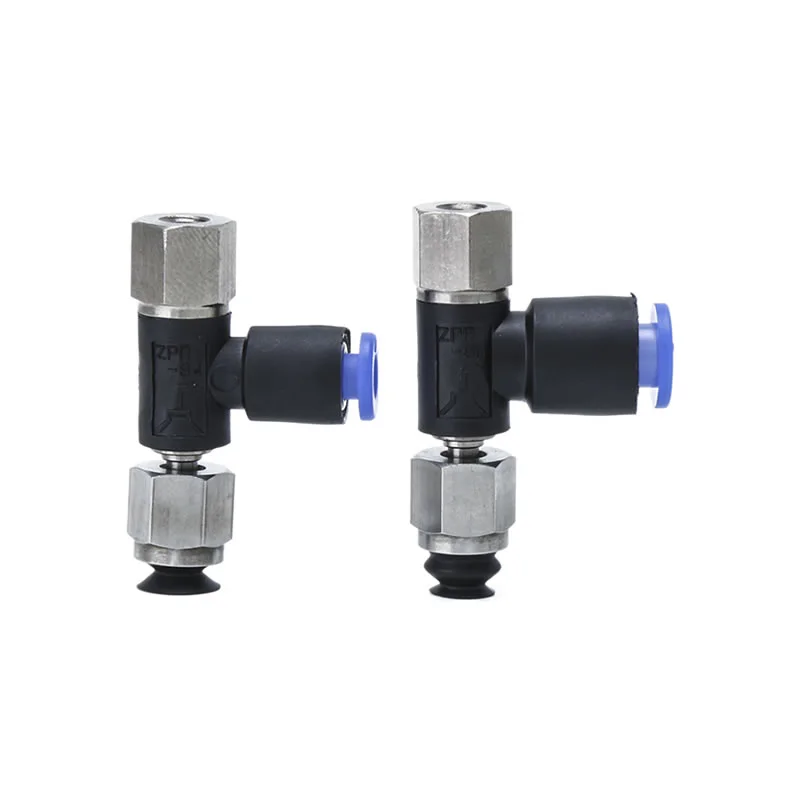

Kugleled Vakuum Sugekopper ZP2-J
Commaelec er førende producent, kugleleddets vakuumsugekopper ZP2-J er specielt designet til at muliggøre omnidirektionel rotation og håndtere komplekse driftsforhold. Udstyret med en buffermekanisme har de enestående vinkelkompensationsevner: deres rotationsmekanisme understøtter fuld-range vinkeljustering og korrigerer effektivt hældningsfejl under emneplacering eller vinkelafvigelser under gribeprocessen. Udvalgte modeller integrerer også Type J eller Type K rotations- eller anti-rotationsstrukturer. Denne serie af sugekopper fås i tre størrelser: 6 mm, 8 mm og 10 mm.
Klik og start markeringen
》Vend tilbage til produktinformation

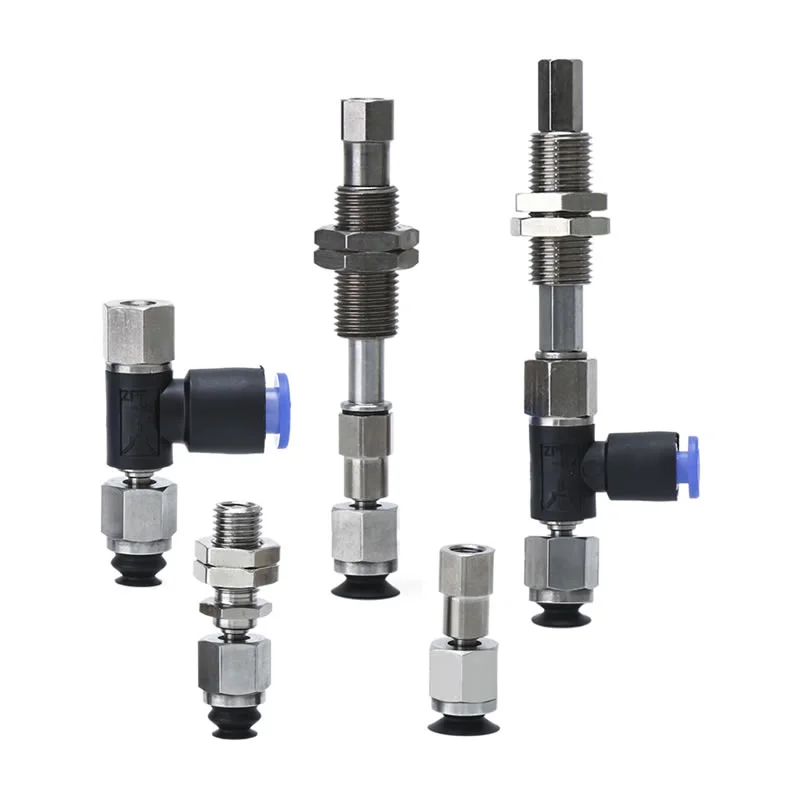

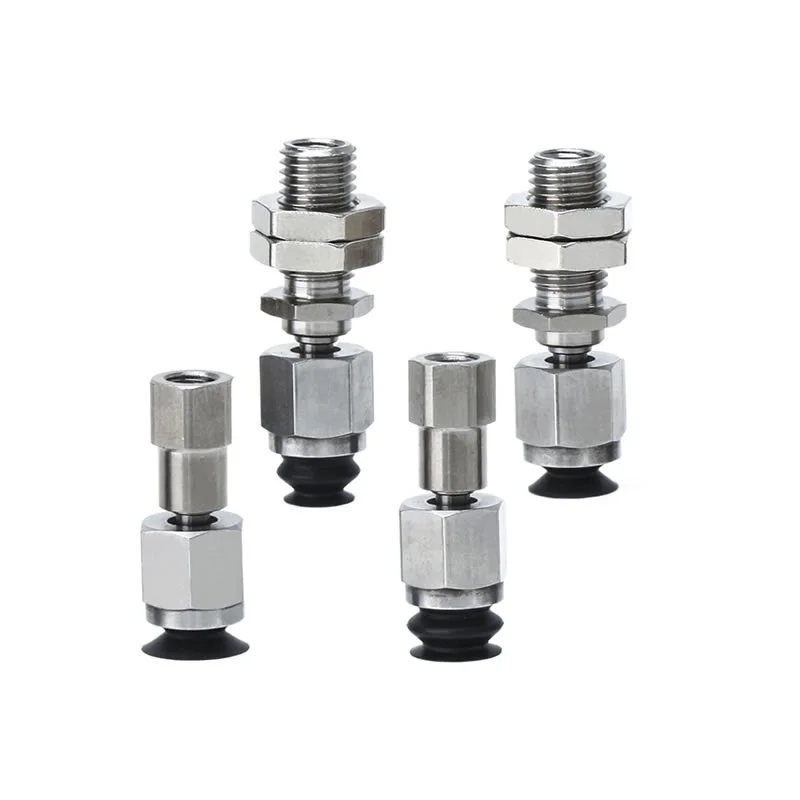

Kugleled Vakuum Sugekopper ZP2-J
ZP2-TF-serien Kugleledstype med adapter-vakuumpuder
ZP2-TF-serien Kugleledstype med buffervakuumpuder
ZP2-RF-serien Kugleledstype med adapter-vakuumpuder
ZP2-RF-serien Kugleledstype med buffervakuumpuder
Beskrivelse
Sådan bestiller du
Specifikationer / Materiale
Ansøgninger
Ressource
Commaelec er førende producent, kugleleddets vakuumsugekopper ZP2-J er designet til håndtering af emner med ujævne overflader eller vinkelafvigelser. Med en fleksibel drejestruktur sikrer de stabil adsorption i komplekse industrielle miljøer, især i automatiserede og robotapplikationer.
Kerne fordele
Omkostningseffektiv og pålidelig forsyning
Kina producent med stærk omkostningskontrol og stabil kvalitet
Moden produktionsproces sikrer ensartet ydeevne
Stor fabrikskapacitet garanterer hurtig levering og bulkforsyning
Fleksibelt kugleledsdesign
Omnidirektional drejning muliggør automatisk vinkeljustering
Kompenserer effektivt for fejljustering under greb
Sikrer tæt forsegling selv på skrå eller uregelmæssige overflader
Forbedret stabilitet under komplekse forhold
Reducerer risikoen for løsrivelse forårsaget af dårlig overfladekontakt
Opretholder et stabilt sug under bevægelse og positionering
Kugleledsvakuumsugekopper ZP2-J er velegnet til dynamiske automatiseringsmiljøer

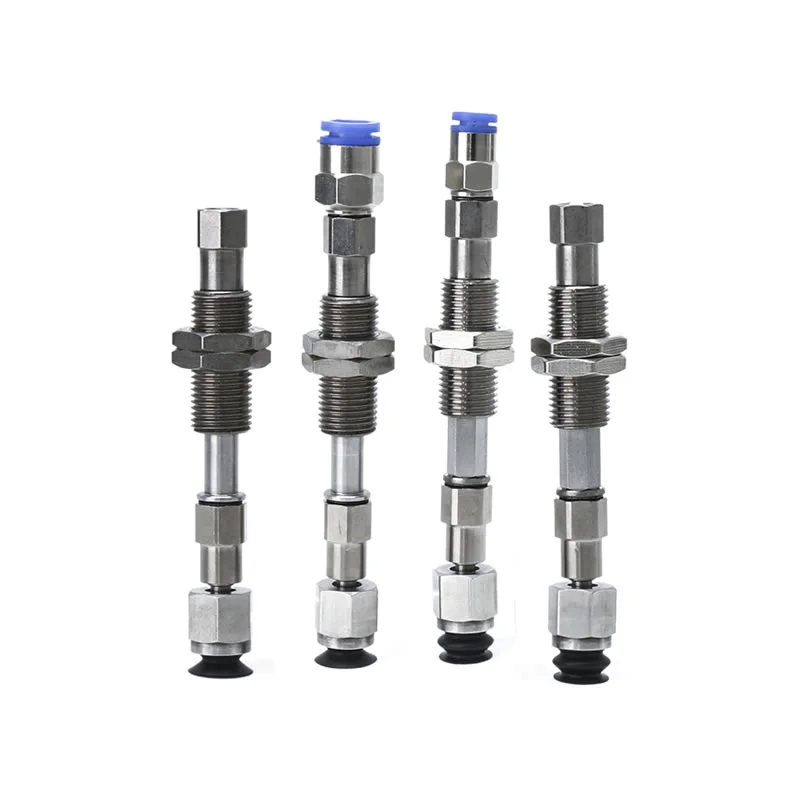

Valgfri buffer & anti-rotationsstruktur
Buffermekanisme hjælper med at absorbere stød under kontakt med emnet
Udligner højde- og vinkelforskelle
Valgfrit J/K anti-rotationsdesign balancerer fleksibilitet med positioneringsstabilitet
Flere pudetyper og -størrelser
Fås i flade og bælgtyper til forskellige overfladeforhold
Standardstørrelser: 6mm, 8mm, 10mm
Let at matche med forskellige emneformer og håndteringskrav
Typiske applikationer
Industriel automation
Robotarme og pick-and-place-systemer
Samlebånd, der kræver vinkelkompensation
Kompleks håndtering af emner
Skrå, buede eller ujævne overflader
Anvendelser, hvor præcis justering er vanskelig
Hvorfor vælge kugleledsvakuumsugekopper ZP2-J?
Stærk tilpasningsevne til komplekse arbejdsforhold
Stabil og pålidelig sugeevne
Omkostningseffektiv løsning med ensartet forsyning
Bakket op af moden fremstilling og materialeteknologi

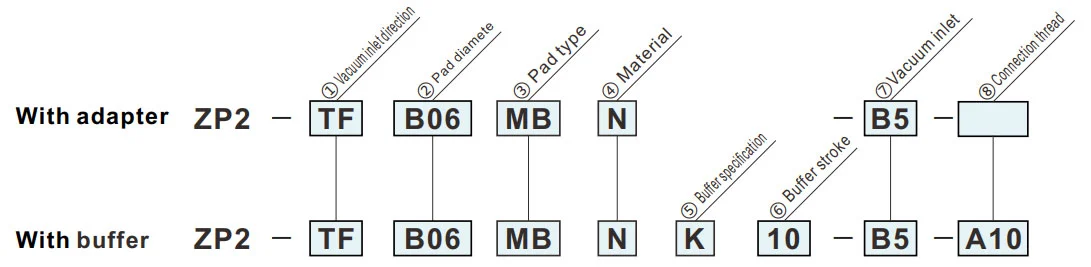

Sådan bestiller du
| ①Vakuumindløbsretning | ⑦ Vakuumindtag | ⑧ Tilslutningsgevind | ||
| TF | Lodret |
|
B5 |
A8 |
|
B5 |
— | ||
|
B50406 |
— | ||
| RF | Lateral |
|
0406 |
B5 |
|
0406 |
A10 |
||
|
③ Pudetype
② Pudediameter (mm)
|
B06 | B08 | B10 | |
| ø6 | ø8 | ø10 | ||
| MU | Flad type | — | ● | ● |
| MB | Bælge | ● | ● | — |
| ④Materiale | |
| N | NBR |
| S | Silikonegummi |
| U | Urethan gummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikonegummi |
Grønt symbol er tilpassede modeller.
| ⑦ Vakuumindtag | |
| B5 | M5x0,8 (hun) |
| 04 | ø4One-touch fitting |
| 06 | ø6One-touch fitting |
| ⑧ Tilslutningsgevind | |
| A8 | M8x1 (han) |
| B5 | M5x0,8 (hun) |
| A10 | M10x1 (han) |
| ⑤ Bufferspecifikation | |
| J | Roterende |
| K | Ikke-roterende |
| ⑥ Bufferslag | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
Dimensioner (mm)
Grønt symbol er tilpassede modeller.

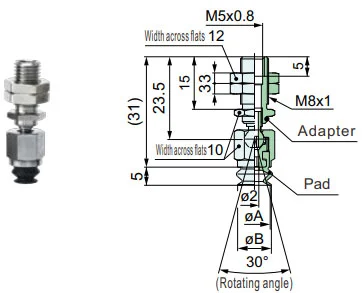

ZP2-TF
Lodret
MU
| Model | øA | øB | Adapter | ||||||
|
① Vakuum fjord retning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | A8 | 8 | 8.8 | ZP2-TF1-B5-A8 |
| B10 | 10 | 10.6 | |||||||
Model til reference: ZP2-TFB08MUS-B5-A8

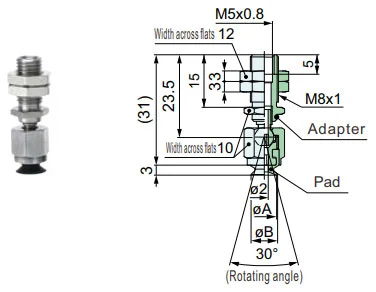

ZP2-TF
Lodret
MB
| Model | øA | øB | Adapter | ||||||
|
① Vakuum fjord retning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | A8 | 6 | 7 | ZP2-TF1-B5-A8 |
| B08 | 8 | 9 | |||||||
Model til reference: ZP2-TFB08MBN-B5-A8
ZP2-TF
Lodret
MU
| Model | øA | øB | Adapter | |||||
|
① Vakuum fjord retning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum fjord |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | 8 | 8.8 | ZP2-TF1-B5 |
| B10 | 10 | 10.6 | ||||||
Model til reference: ZP2-TFB10MUS-B5
ZP2-TF
Lodret
MB
| Model | øA | øB | Adapter | |||||
|
① Vakuum fjord retning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum fjord |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | 6 | 7 | ZP2-TF1-B5 |
| B08 | 8 | 9 | ||||||
Referencemodel: ZP2-TFB06MBN-B5

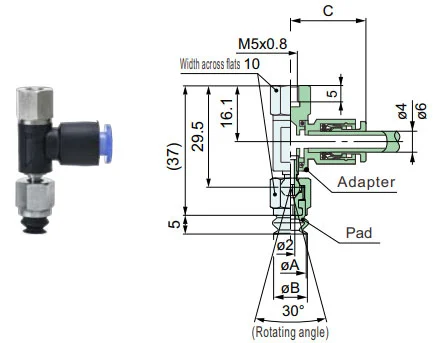

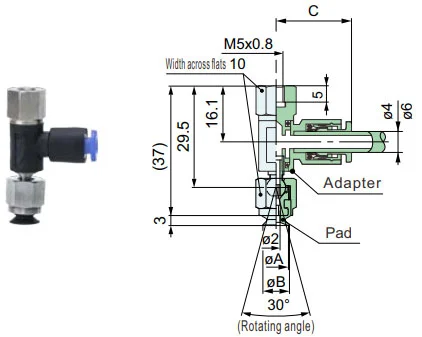

ZP2-TF
Lateral
MU
| Model | øA | øB | C | Adapter | ||||||||
|
① Vakuum fjord retning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
|||||
| ZP2 | RF | B08 | MU |
N S U F GN GS |
04 06 |
B5 | 8 | 8.8 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B10 | 10 | 10.6 | ||||||||||
Model til reference: ZP2-RFB08MUN-04-B5 Adapter til reference: ZP2-RF1-04-B5
ZP2-TF
Lateral
MB
| Model | øA | øB | C | Adapter | ||||||||
|
① Vakuum fjord retning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
|||||
| ZP2 | RF | B06 | MU |
N S U F GN GS |
04 06 |
B5 | 6 | 7 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B08 | 8 | 9 | ||||||||||
Referencemodel: ZP2-RFB08MBN-04-B5 Adapter til reference: ZP2-RF1-04-B5

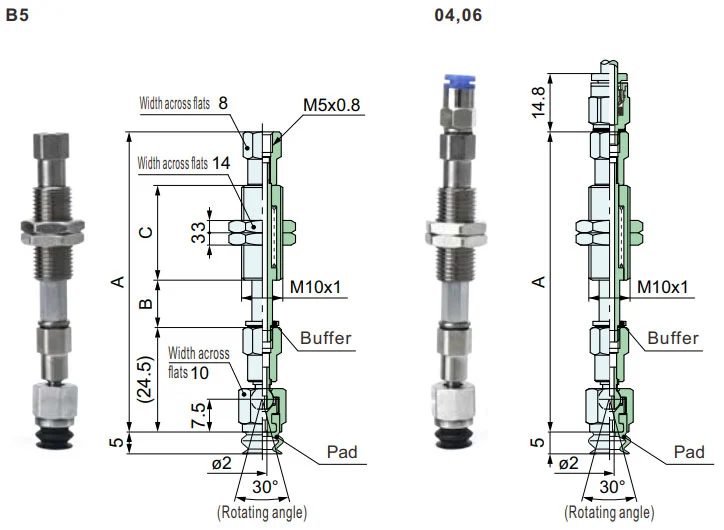

ZP2-TF
Lodret
MU
| Model | A | B | C | Buffer | ||||||||||||
|
① Vakuum indløbsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑤ Buffer spec. |
⑥ Buffer slagtilfælde |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
⑤ Buffer spec. |
⑥ Buffer slagtilfælde |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
|||||
| ZP2 | TF | B08 B10 |
MU |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Model til reference: ZP2-TFB08MUSK10-B5-A10 Buffer til reference: ZP2-TF1-K10-B5-A10

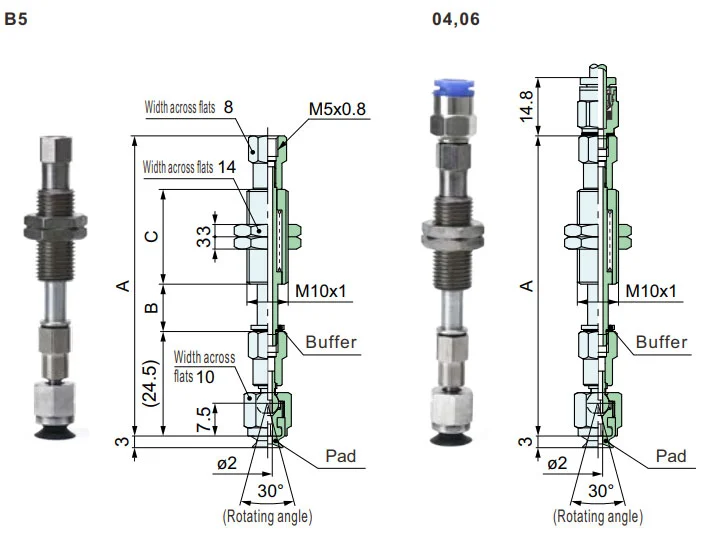

ZP2-TF
Lodret
MB
| Model | A | B | C | Buffer | ||||||||||||
|
① Vakuum indløbsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑤ Buffer spec. |
⑥ Buffer slagtilfælde |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
⑤ Buffer spec. |
⑥ Buffer slagtilfælde |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
|||||
| ZP2 | TF | B06 B08 |
MB |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Model til reference: ZP2-TFB08MBSK10-B5-A10 Buffer for reference: ZP2-TF1-K10-B5-A10

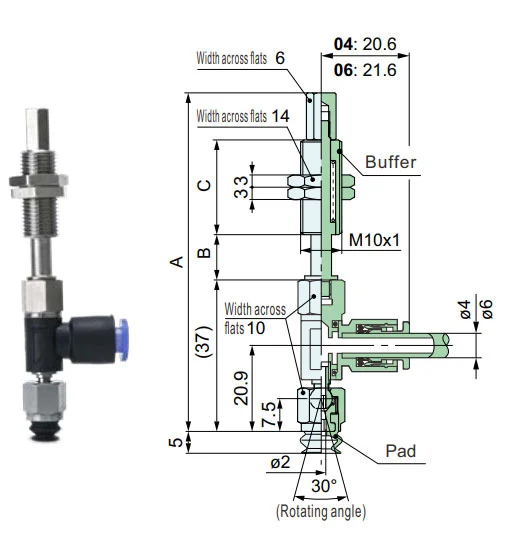

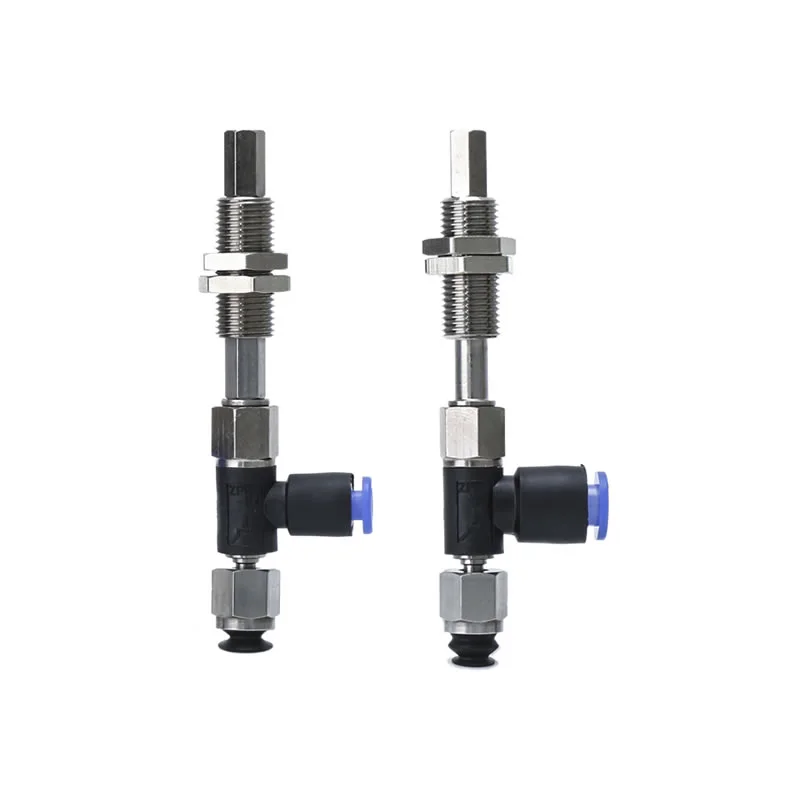

ZP2-RF
Lateral
MU
| Model | A | B | C | Buffer | ||||||||||||
|
① Vakuum indløbsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑤ Buffer spec. |
⑥ Buffer slagtilfælde |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
⑤ Buffer spec. |
⑥ Buffer slagtilfælde |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
|||||
| ZP2 | RF | B08 B10 |
MU |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Model til reference: ZP2-RFB08MUSK10-06-A10 Buffer til reference: ZP2-RF1-K10-06-A10

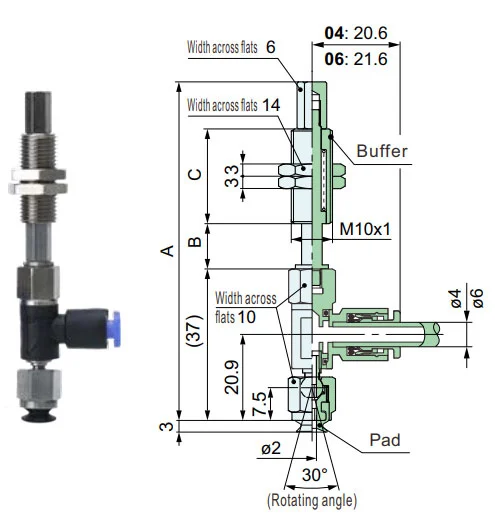

ZP2-RF
Lateral
MB
| Model | A | B | C | Buffer | ||||||||||||
|
① Vakuum indløbsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑤ Buffer spec. |
⑥ Buffer slagtilfælde |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
⑤ Buffer spec. |
⑥ Buffer slagtilfælde |
⑦ Vakuum fjord |
⑧ Forbindelse tråd |
|||||
| ZP2 | RF | B06 B8 |
MB |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Model til reference: ZP2-RFB08MBSK10-06-A10 Buffer for reference: ZP2-RF1-K10-06-A10
Pudemateriale og egenskaber
⚪: Lille eller ingen indflydelse △: Kan bruges afhængigt af forhold X: Ikke egnet
|
Materiale
Karakteristika
|
Symbol | Durometer HS (±5°) |
Farve af gummi |
Drift temperatur område (°C) |
Olie modstand benzin |
Olie modstand benzol |
Grundlag modstand |
Syre modstand |
Vejrevne | Ozon modstand |
Afslidning modstand |
Vandtæt | Opløsningsmiddel modstand (benzen, toluen) |
Anvendelse |
| NBR | N | 50 | Sort | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdragelse af almindeligt arbejde, Bølgepap, Finerplade, Jernplade m.fl |
| Silikonegummi | S | 45 ~ 50 | Hvid | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, Fjernelse fra trykstøbning, Tyndt arbejde, Foodprocessor |
| Urethan gummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepap, Jernplade, Finerplade |
| FKM | F | 60 | Sort | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemisk arbejde |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbejde med halvledere (statisk elektricitetsmodstand) | |
| Ledende silikonegummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektricitet) |
Ovenstående tabel dækker kun generelle karakteristika for emnet gummimateriale. Blå symbol er tilpassede modeller.
Anvendelsesoversigt for pneumatiske komponenter (vakuum sugekop) i forskellige industrielle områder
I. Kernestyrker
II. Udvinding af applikationer efter industri
A. Medicin og medicinsk industri
A.1：Kernekrav:Ren og forureningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebyggelse af krydskontaminering
A.2 Nøglescenarier:
1. Farmaceutisk emballage: medicinflaske / farmaceutisk plade / infusionspose afhentning (fødevarekvalitets silikone sugekop, ingen partikeludskillelse)
2. Montering af medicinsk udstyr: kirurgiske instrumenter/medicinske katetre/stykker af protesehåndtering (justerbart undertryk, deformationsbeskyttelse)
3. Biologisk laboratorium: petriskål/centrifugerør/reagenskortoverførsel (kemisk resistent, sterilt kompatibel)
B. Elektronik- og halvlederindustrien
B.1 Kernekrav:antistatisk (10⁶-10¹¹Ω), præcisionspositionering (fejl ≤0,01 mm), ridsemodstand
B.2 Nøglescenarier:
1. Chip/halvleder: waferhåndtering, chipemballage (porøs keramik/antistatisk silikone sugekop, ensartet undertryk for at forhindre brud)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 modstande) overflademonteret (tynde silikone/gel/mikro sugekopper for at forhindre rynker/rivning)
3. Skærm: LCD/OLED-panel, berøringsglasgreb (højt gennemsigtigt materiale, ingen pletter og ridser)
C. Automobil- og bildeleindustrien
C.1 Kernekrav:stort sug (enkelt sugeskive ≥500N), multispecifikationstilpasning (metal/plastik/glas), skridsikker
C.2 Nøglescenarier:
4. Kropsfremstilling: Stålplade/dørkarmhåndteringssvejsning (gummi-/multisugekopper med stor diameter, skridsikker tekstur)
5. Glas / Interiør: Forrudemontering, lædersædeoverfladeoverførsel (temperaturbestandig silikone / svampe sugekopper, beskyttelse mod deformation)
6. Dele: motorcylinderhus / gearkassehusgreb (vakuum + mekanisk lås, anti-fald)
D. Fødevare- og emballageindustrien
D.1 Kernekrav:Fødevaregodkendt materiale (FDA-certificeret), let at rengøre, knusningsbestandigt
D.2 Nøglescenarier:
1. Håndtering af fødevarer: bagværk / frisk kød / frugtsortering (lavsugende svampesugekop, lugtfri og nem at vaske)
2. Emballageautomatisering: åbning af emballagepose, steril kartonstøbning (statisk eliminering/ flerpunktssugning, velegnet til tynd/hård emballage)
E. Logistik- og lagerbranchen
E.1 Kernekrav:effektiv tilpasning (flere specifikationer af varer), stabilt tryk, anti-fald
E.2 Nøglescenarier:
1. Kartonhåndtering: e-handel kartonsortering (justerbart sugesystem, vakuumtryk)
2. Plade/rulle: Træplade/plastfilmrulleoverførsel (lang strimmel/ringformet sugekop, ensartet adsorption for at forhindre forskydning)
F. Ny energi og specialindustrier
F.1 Ny energi (lithium batteri/pv):
1. Lithium batteriplade (anti-statisk porøs sugekop, anti-støv), fotovoltaisk glas (stor sugekop i silikone, ingen ridse)
F.2 Tryk og papir
1. Indfangning af papir/tryksager (absorberende papirmateriale, let undertryk for at forhindre rivning og blækforurening)
III. Sammenfatning af kernetilpasningslogik
| Arbejdsemnets egenskaber | Pipette tilpasningsprogram | Tilsvarende branchescenarier |
| Tynd / skrøbelig / præcision | Silikone/keramisk materiale, mikroundertryk, mikrosugemundstykke | Elektroniske halvledere, lægemidler |
| Tunge ting / Stor størrelse | Gummimateriale, sugekop med stor diameter, multi-sugekoparray | Biler, logistikpaneler |
| Sundhed/Forebyggelse af forurening | Fødevare-/medicinsk silikone, let at rengøre struktur | Medicin, mad |
| Bløde/uregelmæssige overflader | Svampmateriale, deformerbar sugekop | Bilinteriør, mad |
| Antistatiske krav | Antistatisk silikone, ionvindstøttet | elektronisk halvleder |
Installationsmanual
Download PDF
Advarsel + Forsigtig （Læs før brug）
Download PDF
Hot Tags: Ball Joint Vacuum Suction Cups ZP2-J, China, Manufacturer, Supplier, Factory
Send forespørgsel
Kontaktoplysninger
-
Adresse
Xiaruan Village Baishi Town Yueqing City Zhejiang-provinsen Kina
-
Tlf
-
E-mail
For forespørgsler om vakuumsugekopper, vakuumgeneratorer, pneumatiske komponenter tilbehør eller prisliste, bedes du efterlade din e-mail til os, og vi vil kontakte os inden for 24 timer.
