Kompakte vakuumsugekopper ZP2
Som en professionel Kina-producent tilbyder vores fabrik tilpassede kompakte vakuumsugekopper ZP2 (ø6-8) med ribbeforstærkning for høj belastningsbærende og deformationsmodstand. Vi forsyner også ZP2 tynde UT-serien (ø5-20) med et slankt skørt til rynkefri håndtering af skrøbelige materialer. Vi har antistatiske og rustfrit stål muligheder for elektronik og lithium batteri linjer.
Klik og start markeringen
》Vend tilbage til produktinformation

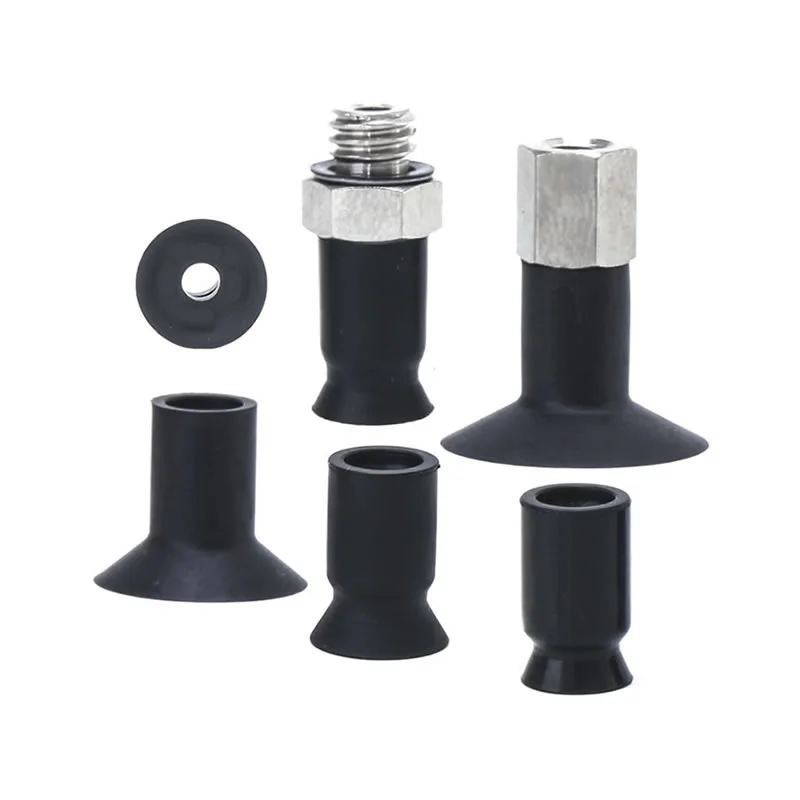

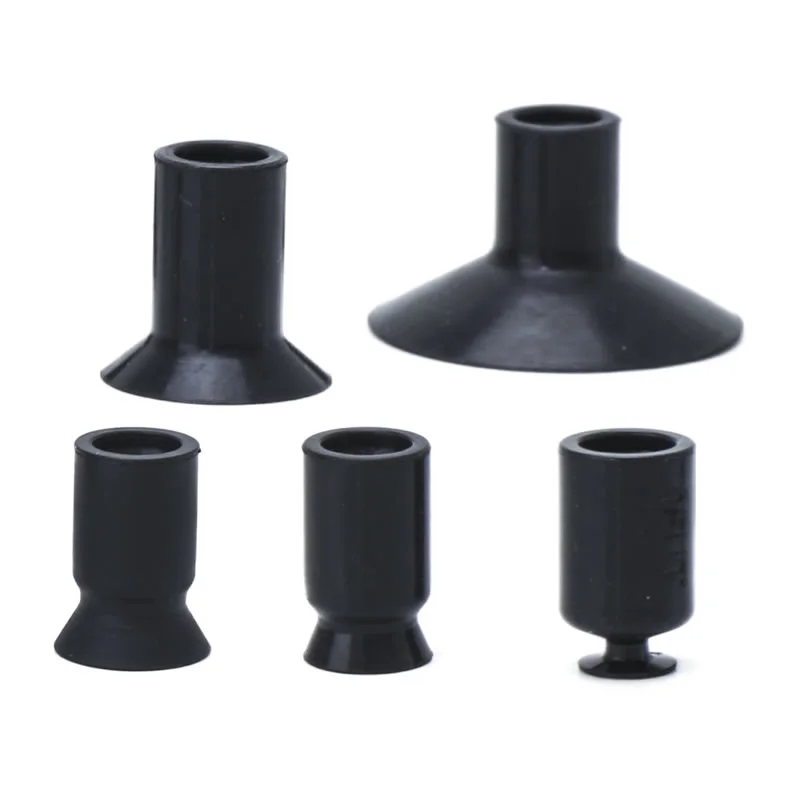

Kompakte vakuumsugekopper ZP2
ZP2-seriens kompakte vakuumpudeenhed
ZP2-T-serien med adapter Kompakt vakuumpude
Beskrivelse
Sådan bestiller du
Specifikationer / Materiale
Ansøgninger
Ressource
Som en førende kinesisk producent tilbyder vores fabrik tilpassede kompakte vakuumsugekopper ZP2-løsninger, der er specielt designet til præcisionsindustrier, med følgende kernefordele:
Høj ydeevne, lave omkostninger:Ved at udnytte en moden indenlandsk forsyningskæde kontrollerer vi effektivt omkostningerne, samtidig med at vi sikrer enestående sugeydelse, og derved reducerer indkøbsudgifterne for vores kunder.
ZP2-seriens højbelastningsdesign:Vores kompakte vakuumsugekopper ZP2 (ø6–8) har en unik ribbeforstærket struktur. Selv ved ekstremt små dimensioner leverer de enestående modstand mod deformation og belastningsstabilitet, hvilket gør dem til det foretrukne valg til håndtering af tynde metalplader og præcisionsplastikkomponenter.
ZP2 Thin-Profile UT-serien:Denne serie er designet specielt til fleksible emner (ø5–20) og har en ultratynd skørtstruktur. Dette lavprofildesign forhindrer effektivt skrøbelige materialer - såsom tynde film og vinylplader - i at rynke eller deformeres under sugeprocessen.
Stabil forsyning:Understøttet af modne fremstillingsprocesser bruger vi materialer af høj kvalitet (såsom silikone) sammen med avanceret vakuumretentionsteknologi for at sikre sikker og stabil gribeoperationer; desuden giver vores betydelige lager mulighed for hurtig levering for at imødekomme kundernes krav.
FAQ
Hvad er de forskellige typer ZP2 puder?
Kompakte vakuumsugekopper ZP2 tilbyder flere pudestrukturer, der matcher virkelige arbejdsforhold:
Flad type: til glatte, stive overflader med stabil tætning
Flad med ribber: forbedrer vakuumforseglingen på lidt ru overflader
Bælgetype: kompenserer for højdeforskelle og giver dæmpning
Commaelec leverer flere konfigurationer for at sikre bedre pasform og ydeevne i automationssystemer.
Hvilke størrelsesintervaller er tilgængelige?
Standardstørrelser inkluderer: φ40, φ50, φ63, φ80, φ100, φ125
Mindre diametre: velegnet til præcisions- eller letvægtsdele
Større diametre: stærkere sug til tunge eller store emner
Commaelec fabrik opretholder et stabilt lager og understøtter tilpassede størrelser til projektbaserede behov.
Hvordan er ZP2-kopper sammenlignet med ZP3 eller ZP?
ZP2-serien: afbalanceret design med højere stivhed og tilpasningsevne til kugleled, velegnet til generel til tung brug
ZP3-serien: typisk optimeret til lettere, hurtigere håndtering og mere kompakte opsætninger
ZP-serien (standard): grundlæggende applikationer med enklere struktur
Sammenlignet med andre giver Compact Vacuum Suction Cups ZP2 bedre stabilitet på ujævne overflader, samtidig med at fleksibiliteten i installation og materialevalg bevares.
Er de velegnede til sarte dele?
Ja, med den rigtige konfiguration:
Brug bløde materialer som silikone til blid kontakt
Vælg bælge eller polstrede typer for at reducere slagkraften
Valgfri bufferbeslag hjælper med at beskytte skrøbelige overflader såsom glas eller coatede dele
Sådan bestiller du
- Der tilføjes 8 typer ø6 til ø20.
- C: Til emner, der let deformeres. Arbejdsemner kan nemt fjernes takket være ribberne.
- UT: Til adsorption af bløde arbejdsemner såsom tynde plader eller vinyl. Rynkning eller deformation under adsorption reduceres.
- Gælder for ZP-seriens adapter.
|
③ Pudetype
② Pudediameter (mm)
|
05 | 06 | B06 | 07 | B08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | Flad Type med Ribber | — | — | ● | ● | ● | — | — | — | — |
| UT | Tynd flad type | ● | ● | — | — | — | ● | ● | ● | ● |
| ④Materiale | |
| N | NBR |
| S | Silikonegummi |
| U | Urethan gummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikonegummi |
Grønt symbol er tilpassede modeller.
| Adapter monteringsmål | |
| Hvis en adapter skal laves af kunden, designes adapteren med de mål, der er vist til højre. |
|
Dimensioner (mm)
Grønt symbol er tilpassede modeller.
HT
Tynd Flad Med Rib Type
| Model | øA | øB | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materiale |
|||
| ZP2 | B06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| B08 | GN | 8 | 9 | ||
| GS | |||||
Model til reference: ZP2-B06CGN
HT
Tynd Flad Med Rib Type
| Model | øA | øB | øC | Y | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materiale |
|||||
| ZP2 | 05 | UT | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | GN | 18 | 19 | ||||
| 20 | GS | 20 | 21 | 1.8 | |||
Model til reference: ZP2-05UTN
Specifikationer
| Låsering/ Pad type | Pads diameter/mål | Anvendelse | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Uden låsering | Flad Type (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Til emner med flade og udeforme overflader |
| Oval type (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Til arbejdsemner med begrænsninger på adsorptionsoverfladen | |
| Tynd flad type (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Til bløde emner såsom tynde plader eller vinyl. Rynkning eller deformation under adsorption kan reduceres. | |
| Tynd flad type med ribben (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Til bløde emner såsom tynde plader eller vinyl. Arbejdsemner kan nemt fjernes takket være ribberne | |
| Bælgetype (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Til brug, hvor der ikke er plads til en buffer eller til emner med skrå overflader | |
| Med låsering | Flad Type (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Til emner med flade og udeforme overflader |
| Flad Type med ribben (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Til emner, der let deformeres. Arbejdsemner kan nemt fjernes takket være ribberne | |
| Bælgetype (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Til brug, hvor der ikke er plads til en buffer eller til emner med skrå overflader | |
| Dyb Type (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Til emner med buede overflader eller til sfæriske emner | |
Pudemateriale og egenskaber
⚪: Lille eller ingen indflydelse △: Kan bruges afhængigt af forhold X: Ikke egnet
|
Materiale
Karakteristika
|
Symbol | Durometer HS (±5°) |
Farve af gummi |
Drift temperatur område (°C) |
Olie modstand benzin |
Olie modstand benzol |
Grundlag modstand |
Syre modstand |
Vejrevne | Ozon modstand |
Afslidning modstand |
Vandtæt | Opløsningsmiddel modstand (benzen, toluen) |
Anvendelse |
| NBR | N | 50 | Sort | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdragelse af almindeligt arbejde, Bølgepap, Finerplade, Jernplade m.fl |
| Silikonegummi | S | 45 ~ 50 | Hvid | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, Fjernelse fra trykstøbning, Tyndt arbejde, Foodprocessor |
| Urethan gummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepap, Jernplade, Finerplade |
| FKM | F | 60 | Sort | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemisk arbejde |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbejde med halvledere (statisk elektricitetsmodstand) | |
| Ledende silikonegummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektricitet) |
Ovenstående tabel dækker kun generelle karakteristika for emnet gummimateriale. Blå symbol er tilpassede modeller.
Anvendelsesoversigt for pneumatiske komponenter (vakuum sugekop) i forskellige industrielle områder
I. Kernestyrker
II. Udvinding af applikationer efter industri
A. Medicin og medicinsk industri
A.1：Kernekrav:Ren og forureningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebyggelse af krydskontaminering
A.2 Nøglescenarier:
1. Farmaceutisk emballage: medicinflaske / farmaceutisk plade / infusionspose afhentning (fødevarekvalitets silikone sugekop, ingen partikeludskillelse)
2. Montering af medicinsk udstyr: kirurgiske instrumenter/medicinske katetre/stykker af protesehåndtering (justerbart undertryk, deformationsbeskyttelse)
3. Biologisk laboratorium: petriskål/centrifugerør/reagenskortoverførsel (kemisk resistent, sterilt kompatibel)
B. Elektronik- og halvlederindustrien
B.1 Kernekrav:antistatisk (10⁶-10¹¹Ω), præcisionspositionering (fejl ≤0,01 mm), ridsemodstand
B.2 Nøglescenarier:
1. Chip/halvleder: waferhåndtering, chipemballage (porøs keramik/antistatisk silikone sugekop, ensartet undertryk for at forhindre brud)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 modstande) overflademonteret (tynde silikone/gel/mikro sugekopper for at forhindre rynker/rivning)
3. Skærm: LCD/OLED-panel, berøringsglasgreb (højt gennemsigtigt materiale, ingen pletter og ridser)
C. Automobil- og bildeleindustrien
C.1 Kernekrav:stort sug (enkelt sugeskive ≥500N), multispecifikationstilpasning (metal/plastik/glas), skridsikker
C.2 Nøglescenarier:
4. Kropsfremstilling: Stålplade/dørkarmhåndteringssvejsning (gummi-/multisugekopper med stor diameter, skridsikker tekstur)
5. Glas / Interiør: Forrudemontering, lædersædeoverfladeoverførsel (temperaturbestandig silikone / svampe sugekopper, beskyttelse mod deformation)
6. Dele: motorcylinderhus / gearkassehusgreb (vakuum + mekanisk lås, anti-fald)
D. Fødevare- og emballageindustrien
D.1 Kernekrav:Fødevaregodkendt materiale (FDA-certificeret), let at rengøre, knusningsbestandigt
D.2 Nøglescenarier:
1. Håndtering af fødevarer: bagværk / frisk kød / frugtsortering (lavsugende svampesugekop, lugtfri og nem at vaske)
2. Emballageautomatisering: åbning af emballagepose, steril kartonstøbning (statisk eliminering/ flerpunktssugning, velegnet til tynd/hård emballage)
E. Logistik- og lagerbranchen
E.1 Kernekrav:effektiv tilpasning (flere specifikationer af varer), stabilt tryk, anti-fald
E.2 Nøglescenarier:
1. Kartonhåndtering: e-handel kartonsortering (justerbart sugesystem, vakuumtryk)
2. Plade/rulle: Træplade/plastfilmrulleoverførsel (lang strimmel/ringformet sugekop, ensartet adsorption for at forhindre forskydning)
F. Ny energi og specialindustrier
F.1 Ny energi (lithium batteri/pv):
1. Lithium batteriplade (anti-statisk porøs sugekop, anti-støv), fotovoltaisk glas (stor sugekop i silikone, ingen ridse)
F.2 Tryk og papir
1. Indfangning af papir/tryksager (absorberende papirmateriale, let undertryk for at forhindre rivning og blækforurening)
III. Sammenfatning af kernetilpasningslogik
| Arbejdsemnets egenskaber | Pipette tilpasningsprogram | Tilsvarende branchescenarier |
| Tynd / skrøbelig / præcision | Silikone/keramisk materiale, mikroundertryk, mikrosugemundstykke | Elektroniske halvledere, lægemidler |
| Tunge ting / Stor størrelse | Gummimateriale, sugekop med stor diameter, multi-sugekoparray | Biler, logistikpaneler |
| Sundhed/Forebyggelse af forurening | Fødevare-/medicinsk silikone, let at rengøre struktur | Medicin, mad |
| Bløde/uregelmæssige overflader | Svampmateriale, deformerbar sugekop | Bilinteriør, mad |
| Antistatiske krav | Antistatisk silikone, ionvindstøttet | elektronisk halvleder |
