Vakuumsugning er en kerneløsning til "fleksibel greb" i industriel automation med fire kernefordele: ikke-skadende greb, tilpasningsevne til multimateriale/uregelmæssige emner, ren og miljøbeskyttelse og fleksibel drift. Den kan tilpasses til forskellige industrikarakteristika for emner (tynd/tyk, præcision/grov, sanitær/standard).
Kugleledsvakuumsugekopper med høj stivhed ZP2
Som en professionel producent er vi dedikerede til at give dig højkvalitets kugleledsvakuumsugekopper med høj stivhed ZP2. Vores produkter har enestående stabilitet, hvilket gør dem særligt velegnede til håndtering af tunge emner og dem med ujævne overflader. Det unikke kugleledsdesign tilpasser sig automatisk til skrå overflader og forbedrer dermed sugesikkerheden markant. Denne produktserie fås i en lang række størrelser og materialer – inklusive NBR, silikone, PU, FKM og EPR – og kan tilpasses til at opfylde dine specifikke applikationskrav. Desuden er et valgfrit bufferdesign tilgængeligt for at give omfattende overfladebeskyttelse af skrøbelige emner.
Klik og start markeringen
》Vend tilbage til produktinformation

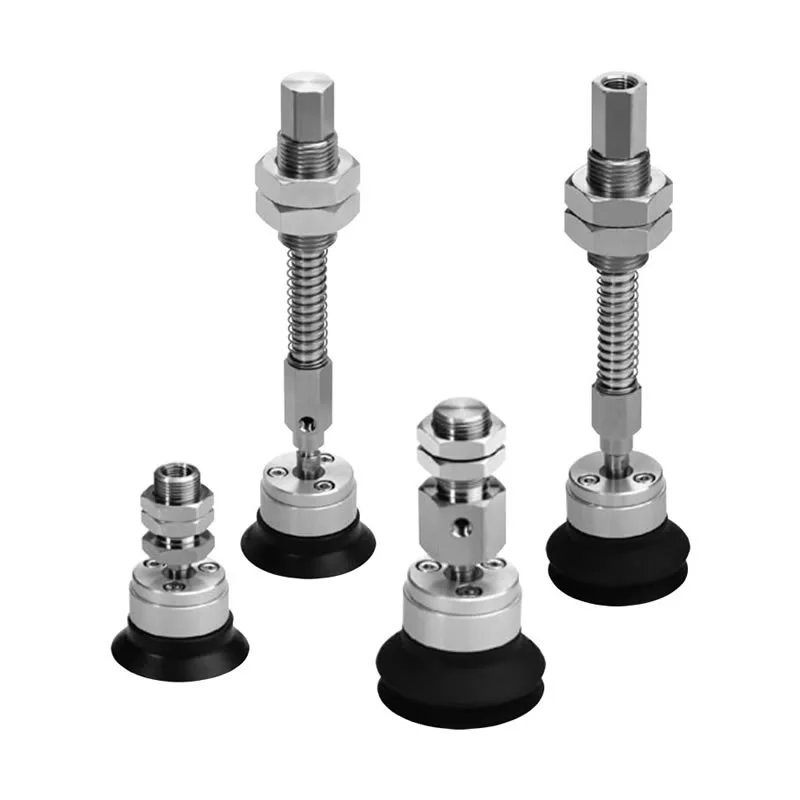

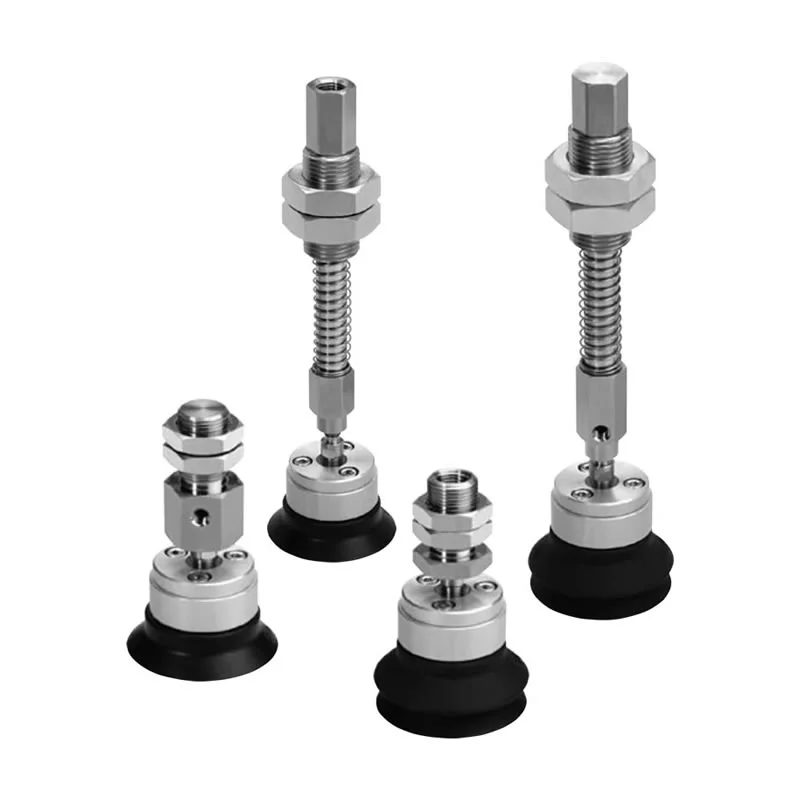

Kugleledsvakuumsugekopper med høj stivhed ZP2
ZP2-TF-serien Kraftig kugleledstype med adapter-vakuumpuder
ZP2-TF-serien Kraftig kugleledstype med buffervakuumpuder
ZP2-XF-serien Kraftig kugleledstype med adapter-vakuumpuder
ZP2-XF Series Heavy-duty kugleledstype med buffervakuumpuder
Beskrivelse
Sådan bestiller du
Specifikationer / Materiale
Ansøgninger
Ressource
Som producent af omkostningseffektive ZP2-kugleledsvakuumsugekopper med høj stivhed anvender Commaelec avancerede vakuumtætnings- og trykholdende teknologier. Kugleleddets vakuumsugekopper ZP2 med høj stivhed er en kraftig vakuumgriber designet til industriel automatiseringshåndtering. Den er specielt konstrueret til at gribe emner, der er tunge, har ujævne overflader eller er placeret på en skråning. Ved at kombinere en strukturel ramme med høj stivhed med en kugleledsmekanisme sikrer denne sugekop en kraftig gribekraft, mens den automatisk justerer dens vinkel, så den passer optimalt til arbejdsemnets overflade, og derved forbedrer både sugestabiliteten og driftssikkerheden.
Nøglefunktioner
Struktur med høj stivhed:Kugleleddets vakuumsugekopper ZP2 med høj stivhed er ideel til hård håndtering af emner og er meget modstandsdygtig over for deformation
Design med kugleled:Tilpasser sig til ujævne eller skrå overflader.
Kraftig sugning:Sikrer stabil og pålidelig håndtering.
Flere størrelser og materialer:Optager forskellige driftsforhold.
Valgfri støddæmpningsmekanisme:Minimerer kontaktpåvirkning og beskytter arbejdsemnet.
Fordele
Høj stivhed og kraftig belastning
Forstærket struktur designet til håndtering af tunge emner uden deformation
Opretholder en stabil sugekraft under kontinuerlig industriel drift
Fremstillet af Commaelec med streng kvalitetskontrol for lang levetid
Kugleled/drejelig design
Tillader vinkeljustering, så den passer til ujævne eller skrå overflader
Forbedrer tætningsydelsen og reducerer luftlækage
Forbedrer gribestabiliteten i rigtige produktionsmiljøer
Forskellige pudetyper
Flere pudestrukturer tilgængelige for at matche forskellige emneforhold
Understøtter både glatte og let teksturerede overflader
Fleksibelt valg baseret på applikationsbehov
Flad med Rib
Kugleleddets vakuumsugekopper ZP2 med høj stivhed er velegnet til flade og glatte overflader, såsom metalplader og glas
Ribbet design forbedrer tætningen og forhindrer glidning
Giver ensartet sug i højhastighedsautomatisering
Bælge
Velegnet til buede eller ujævne overflader
Tilbyder dæmpende effekt og højdekompensation
Reducerer positioneringsfejl under pluk-og-placer opgaver
Bredt udvalg af materialer
NBR:Omkostningseffektiv og slidstærk til almindelig brug
Silikone:Velegnet til højtemperaturmiljøer
PU:Høj holdbarhed til hyppige operationer
FKM:Fremragende kemisk resistens
Brugerdefinerede materialer (f.eks. antistatiske) tilgængelige fra Commaelec
Store Diametre
Kugleleddets vakuumsugekopper ZP2 med høj stivhed fås i en lang række diametre - fra φ40 til φ125 - for at imødekomme forskellige belastningskrav
Større diametre giver stærkere gribekraft til tunge dele
Nemt valg baseret på vægt og overfladetilstand
Fleksibel montering
Understøtter indvendige og udvendige gevindforbindelser
Kompatibel med adaptere og bufferbeslag
Lodret eller lateralt vakuumindtagsmuligheder til forskellige layouts
Buffermuligheder
Valgfri stødabsorberende struktur reducerer stød under kontakt
Beskytter skrøbelige overflader som glas eller coatede materialer
Forbedrer håndteringssikkerhed og produktkvalitet
Ansøgninger
Automatiserede produktionslinjer og robotarme
Metalplader, glaspaneler og håndtering af store komponenter
Lithium batteri og elektronik industrier (valgmuligheder i rustfrit stål)
Ethvert scenarie, der kræver stabilt greb af tunge eller ujævne emner

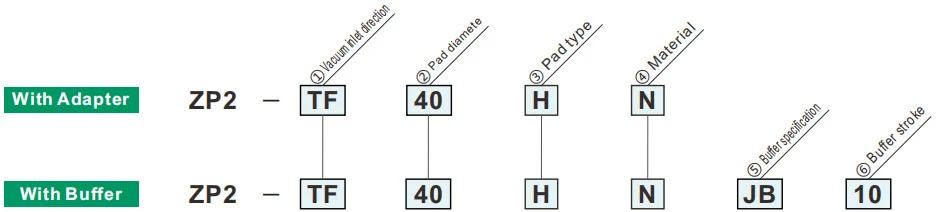

Sådan bestiller du
| ①Vakuumindløbsretning | |
| TF | Lodret |
| XF | Lateral |
| ②Paddiameter | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Materiale | |
| N | NBR |
| S | Silikonegummi |
| U | Urethan gummi |
| F | FKM |
Grønt symbol er tilpassede modeller
| ⑥ Bufferslag | Pad diameter | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10 mm | ● | ● | ||||
| 25 | 25 mm | ● | ● | ||||
| 30 | 30 mm | ● | ● | ||||
| 50 | 50 mm | ● | ● | ||||
| 75 | 75 mm | ● | ● | ||||
| 100 | 100 mm | — | ● | ||||
| ③Pad type | |
| H | Flad med rib |
| HB | Bælgetype |
| ⑤ Bufferspecifikation | |
| JB | Roterende (messing, med bøsning) |
| JF | Roterende (stål, med bøsning) |
Fjederreaktiv kraft
| Tilslutningsgevind | Tilspændingsmoment ±5 %[N·m] | Bufferslag (mm) | Fjederreaktiv kraft[N] | ||
| Messing, med bøsning (JB) | Stål, med bøsning (JF) | Ved 0 slag | I fuld slag | ||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Pudemateriale og egenskaber
⚪: Lille eller ingen indflydelse △: Kan bruges afhængigt af forhold X: Ikke egnet
|
Materiale
Karakteristika
|
Symbol | Durometer HS (±5°) |
Farve af gummi |
Drift temperatur område (°C) |
Olie modstand benzin |
Olie modstand benzol |
Grundlag modstand |
Syre modstand |
Vejrevne | Ozon modstand |
Afslidning modstand |
Vandtæt | Opløsningsmiddel modstand (benzen, toluen) |
Anvendelse |
| NBR | N | 50 | Sort | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdragelse af almindeligt arbejde, Bølgepap, Finerplade, Jernplade m.fl |
| Silikonegummi | S | 45 ~ 50 | Hvid | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, Fjernelse fra trykstøbning, Tyndt arbejde, Foodprocessor |
| Urethan gummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepap, Jernplade, Finerplade |
| FKM | F | 60 | Sort | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemisk arbejde |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbejde med halvledere (statisk elektricitetsmodstand) | |
| Ledende silikonegummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektricitet) |
Ovenstående tabel dækker kun generelle karakteristika for emnet gummimateriale. Blå symbol er tilpassede modeller.
Anvendelsesoversigt for pneumatiske komponenter (vakuum sugekop) i forskellige industrielle områder
I. Kernestyrker
II. Udvinding af applikationer efter industri
A. Medicin og medicinsk industri
A.1：Kernekrav:Ren og forureningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebyggelse af krydskontaminering
A.2 Nøglescenarier:
1. Farmaceutisk emballage: medicinflaske / farmaceutisk plade / infusionspose afhentning (fødevarekvalitets silikone sugekop, ingen partikeludskillelse)
2. Montering af medicinsk udstyr: kirurgiske instrumenter/medicinske katetre/stykker af protesehåndtering (justerbart undertryk, deformationsbeskyttelse)
3. Biologisk laboratorium: petriskål/centrifugerør/reagenskortoverførsel (kemisk resistent, sterilt kompatibel)
B. Elektronik- og halvlederindustrien
B.1 Kernekrav:antistatisk (10⁶-10¹¹Ω), præcisionspositionering (fejl ≤0,01 mm), ridsemodstand
B.2 Nøglescenarier:
1. Chip/halvleder: waferhåndtering, chipemballage (porøs keramik/antistatisk silikone sugekop, ensartet undertryk for at forhindre brud)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 modstande) overflademonteret (tynde silikone/gel/mikro sugekopper for at forhindre rynker/rivning)
3. Skærm: LCD/OLED-panel, berøringsglasgreb (højt gennemsigtigt materiale, ingen pletter og ridser)
C. Automobil- og bildeleindustrien
C.1 Kernekrav:stort sug (enkelt sugeskive ≥500N), multispecifikationstilpasning (metal/plastik/glas), skridsikker
C.2 Nøglescenarier:
4. Kropsfremstilling: Stålplade/dørkarmhåndteringssvejsning (gummi-/multisugekopper med stor diameter, skridsikker tekstur)
5. Glas / Interiør: Forrudemontering, lædersædeoverfladeoverførsel (temperaturbestandig silikone / svampe sugekopper, beskyttelse mod deformation)
6. Dele: motorcylinderhus / gearkassehusgreb (vakuum + mekanisk lås, anti-fald)
D. Fødevare- og emballageindustrien
D.1 Kernekrav:Fødevaregodkendt materiale (FDA-certificeret), let at rengøre, knusningsbestandigt
D.2 Nøglescenarier:
1. Håndtering af fødevarer: bagværk / frisk kød / frugtsortering (lavsugende svampesugekop, lugtfri og nem at vaske)
2. Emballageautomatisering: åbning af emballagepose, steril kartonstøbning (statisk eliminering/ flerpunktssugning, velegnet til tynd/hård emballage)
E. Logistik- og lagerbranchen
E.1 Kernekrav:effektiv tilpasning (flere specifikationer af varer), stabilt tryk, anti-fald
E.2 Nøglescenarier:
1. Kartonhåndtering: e-handel kartonsortering (justerbart sugesystem, vakuumtryk)
2. Plade/rulle: Træplade/plastfilmrulleoverførsel (lang strimmel/ringformet sugekop, ensartet adsorption for at forhindre forskydning)
F. Ny energi og specialindustrier
F.1 Ny energi (lithium batteri/pv):
1. Lithium batteriplade (anti-statisk porøs sugekop, anti-støv), fotovoltaisk glas (stor sugekop i silikone, ingen ridse)
F.2 Tryk og papir
1. Indfangning af papir/tryksager (absorberende papirmateriale, let undertryk for at forhindre rivning og blækforurening)
III. Sammenfatning af kernetilpasningslogik
| Arbejdsemnets egenskaber | Pipette tilpasningsprogram | Tilsvarende branchescenarier |
| Tynd / skrøbelig / præcision | Silikone/keramisk materiale, mikroundertryk, mikrosugemundstykke | Elektroniske halvledere, lægemidler |
| Tunge ting / Stor størrelse | Gummimateriale, sugekop med stor diameter, multi-sugekoparray | Biler, logistikpaneler |
| Sundhed/Forebyggelse af forurening | Fødevare-/medicinsk silikone, let at rengøre struktur | Medicin, mad |
| Bløde/uregelmæssige overflader | Svampmateriale, deformerbar sugekop | Bilinteriør, mad |
| Antistatiske krav | Antistatisk silikone, ionvindstøttet | elektronisk halvleder |
