Vakuumsugning er en kerneløsning til "fleksibel greb" i industriel automation med fire kernefordele: ikke-skadende greb, tilpasningsevne til multimateriale/uregelmæssige emner, ren og miljøbeskyttelse og fleksibel drift. Den kan tilpasses til forskellige industrikarakteristika for emner (tynd/tyk, præcision/grov, sanitær/standard).

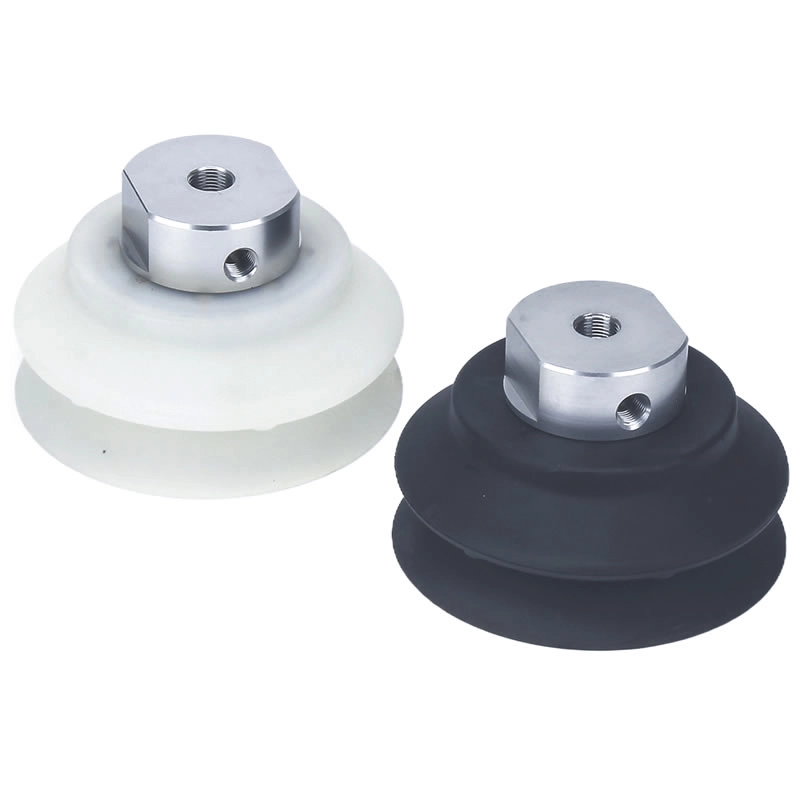

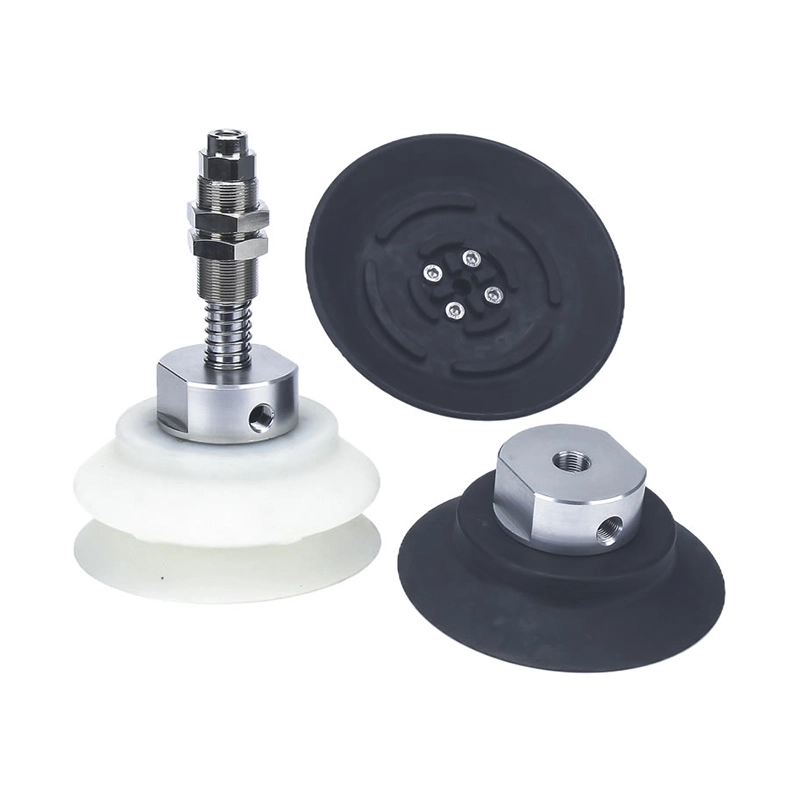

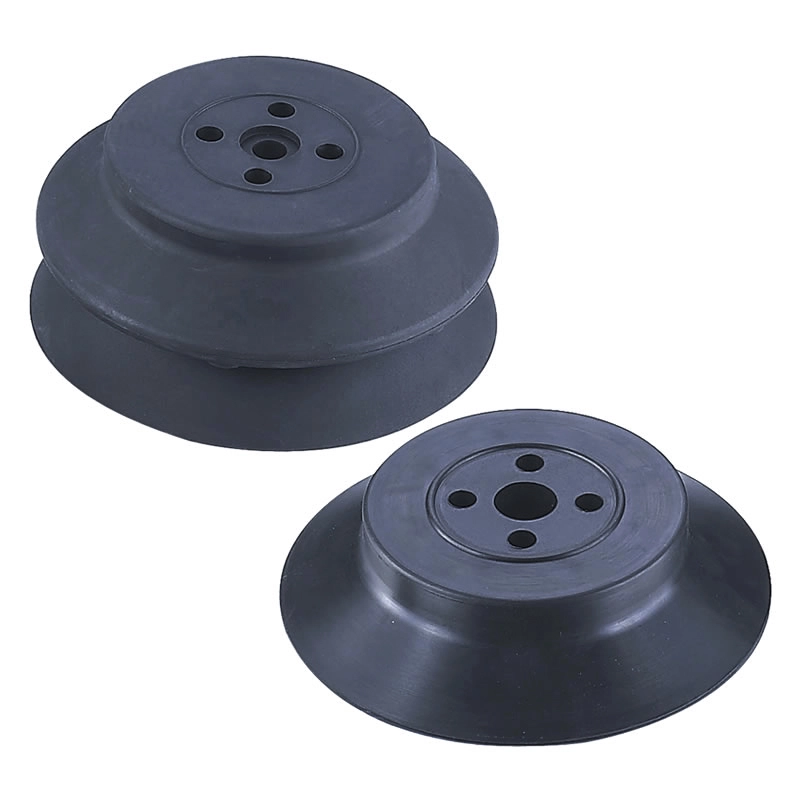

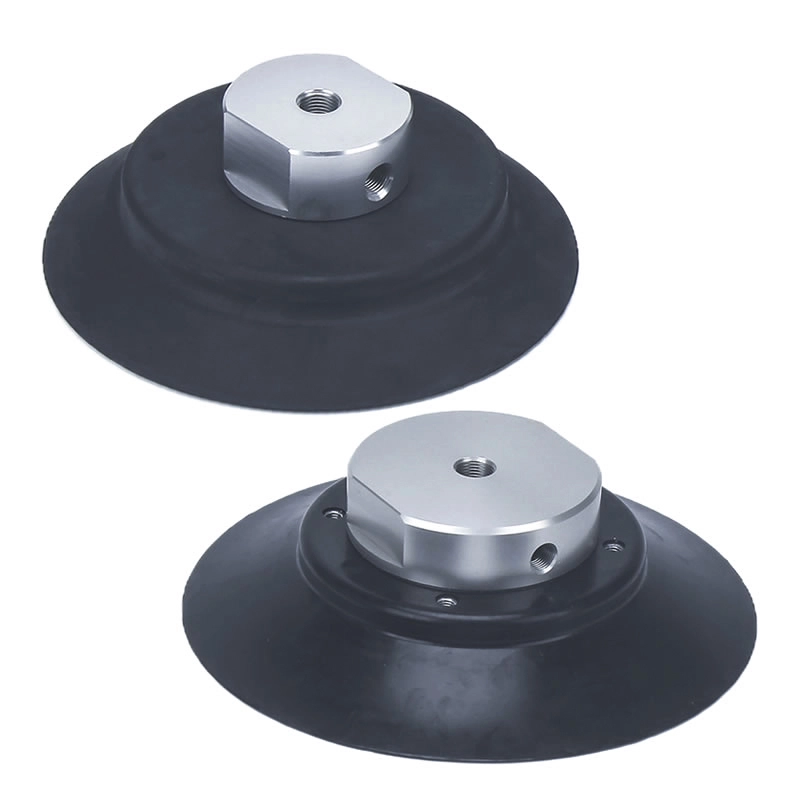

Vakuumsugekopper med høj stivhed ZP2
Som en førende producent i Kina tilbyder vores fabrik tilpassede højstive vakuumsugekopper ZP2 (Ø150-250 mm) til tunge opgaver. Med et svingdesign til skrå overflader og NBR/silikone/antistatiske muligheder sikrer dette leverandørdirekte værktøj stabil adsorption og afbødning af stød.
Klik og start markeringen
》Vend tilbage til produktinformation
Vakuumsugekopper med høj stivhed ZP2
ZP2 Series Heavy Duty Pad Unit
ZP2-T-serien Kraftig med adapter-vakuumpuder
ZP2-T-serien Kraftig med buffervakuumpuder
Beskrivelse
Sådan bestiller du
Specifikationer / Materiale
Ansøgninger
Ressource
Køb tilpassede højstive vakuumsugekopper ZP2 fra Zhejiang Comma Electric Co., Ltd., som er en af producenterne og leverandørerne i Kina. ZPT Heavy-duty Vacuum Cup er et specialiseret værktøj til håndtering af tunge emner. Tilgængelig i flere diametre (φ150, φ200, φ250), den har forskellige materialer, herunder NBR, silikonegummi, polyurethan gummi, fluorgummi og EPR. Hvert materiale tilbyder forskellige egenskaber såsom hårdhed, driftstemperaturområde og kemikalieresistens, hvilket muliggør skræddersyet valg baseret på specifikke arbejdsmiljøer og emnekrav. Tilgængelig i både polstrede og ikke-polstrede versioner, afdæmper det polstrede design effektivt stødkræfter under kontakt med emnet, hvilket gør det ideelt til skrøbelige overflader. Vakuumudtaget er orienteret lodret, med monteringsmuligheder tilgængelige via udvendigt eller indvendigt gevind.
Faq
Hvilke størrelser er tilgængelige?
Commaelec højstive vakuumsugekopper ZP2 fås i standarddiametre: φ40, φ50, φ63, φ80, φ100 og φ125.
Mindre størrelser: velegnet til lettere eller præcisionsdele
Større størrelser: Giver stærkere sugeevne til tung håndtering
Commaelec fabrikken holder regelmæssigt lager og understøtter også tilpassede størrelser til specifikke projekter.
Hvornår skal de udskiftes?
Udskiftning anbefales, når:
Læben viser slid, revner eller deformation
Sugekraften bliver ustabil eller falder
Hyppig luftlækage forekommer under drift
I højcyklusautomatisering er regelmæssig inspektion vigtig. Commaelec bruger materialer af høj kvalitet (NBR, silikone, PU osv.) for at forlænge levetiden, men rettidig udskiftning sikrer sikkerhed og effektivitet.
Arbejder de med buffere?

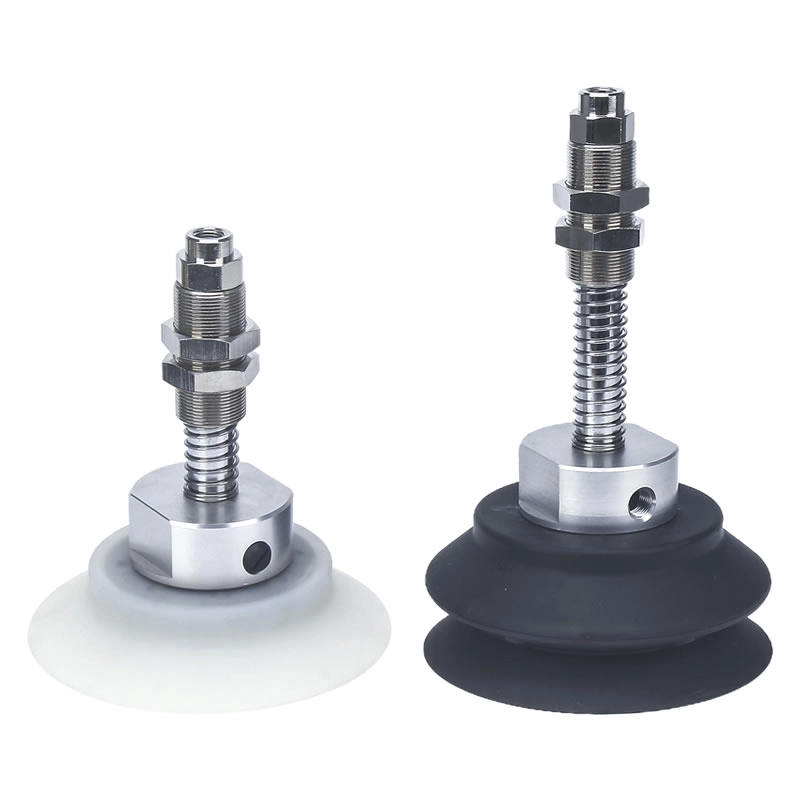

Ja. Vakuumsugekopper med høj stivhed ZP2 kan udstyres med bufferbeslag (polstret).
Reducerer stød under kontakt med emnet
Beskytter skrøbelige overflader som glas eller coatede materialer
Forbedrer positioneringsnøjagtigheden i automatiserede systemer
Commaelec leverer kompatible bufferbeslag og adaptere til fleksibel integration.
Hvad er typiske applikationer?
Disse sugekopper er meget brugt i:
Robotarme og automatiserede produktionslinjer
Håndtering af metalplader, glaspaneler og tunge komponenter
Ujævne eller let skrå overflader, hvor der kræves stabilt greb
Lithium batteri og elektronik industrier (med tilbehør i rustfrit stål)

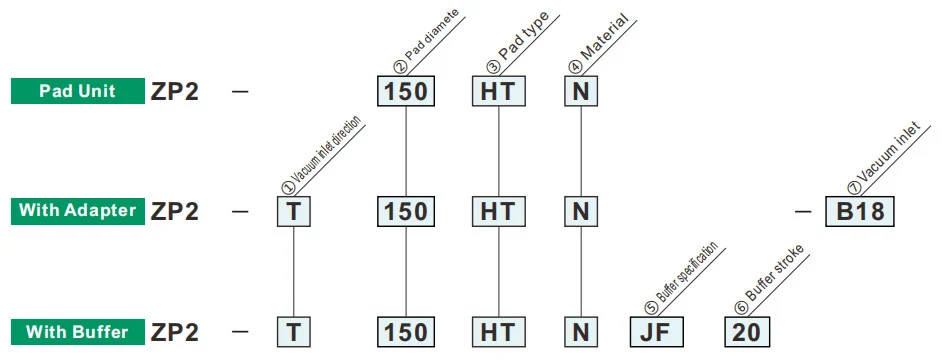

Sådan bestiller du
| ①Vakuumindløbsretning | |
| T | Lodret |
| ②Paddiameter ③Padtype (mm) |
150 | 200 | 250 | ||
| ø150 | ø200 | ø250 | |||
| HT | Tynd flad med rib | ● | ● | ● | |
| HB | Bælgetype | ● | - | - | |
| ⑦ Vakuumindtag | B16 | M16 x1,5 | ● | ● | - |
| B18 | M18 x1,5 | ● | ● | ● | |
| ⑤ Bufferspecifikation | |
| JF | Roterende (stål, med bøsning) |
| ④Materiale | |
| N | NBR |
| S | Silikonegummi |
| ⑥ Bufferslag | |
| 20 | 20 mm |
| 50 | 50 mm |
| Bufferslag (mm) | Fjederreaktiv kraft[N] | |
| Ved 0 slag | I fuld slag | |
| 20 | 14.7 | 29.4 |
| 50 | 15.6 | |

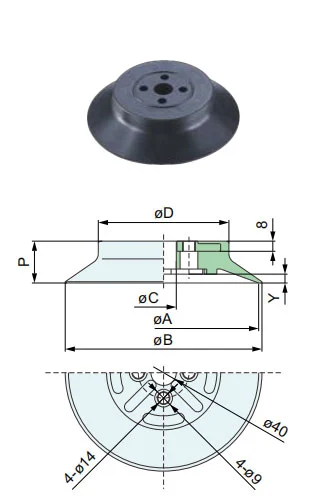

Dimensioner (mm)
HT
Tynd Flad Med Rib Type
150.200
| øA | øB | øC | øD | P | Y | ||||
| Model | ②Pad dia. | ③Pad type | ④Pademateriale | ||||||
| ZP2 | 150 | HT | NS | 150 | 155 | 20 | 103 | 33 | 7 |
| 200 | 200 | 205 | 13 | 140 | 36 | 13 | |||
Referencemodel: ZP2-150HTN

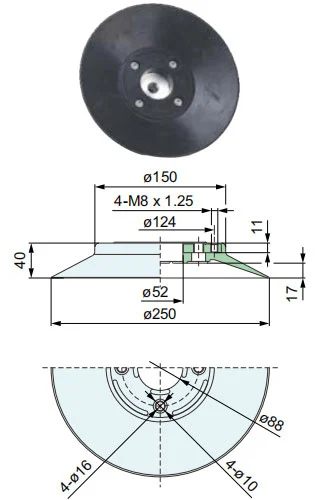

HT
Tynd Flad Med Rib Type
250
| Model | ②Pad dia. | ③Pad type | ④Pademateriale |
| ZP2 | 250 | HT | NS |
Model til reference: ZP2-250HTS
HT
Tynd Flad Med Rib Type
150.200
| Model | ②Pad dia. | ③Pad type | ④Pademateriale |
| ZP2 | 150 | HB | NS |
Model til reference: ZP2-150HBS
Pudemateriale og egenskaber
⚪: Lille eller ingen indflydelse △: Kan bruges afhængigt af forhold X: Ikke egnet
|
Materiale
Karakteristika
|
Symbol | Durometer HS (±5°) |
Farve af gummi |
Drift temperatur område (°C) |
Olie modstand benzin |
Olie modstand benzol |
Grundlag modstand |
Syre modstand |
Vejrevne | Ozon modstand |
Afslidning modstand |
Vandtæt | Opløsningsmiddel modstand (benzen, toluen) |
Anvendelse |
| NBR | N | 50 | Sort | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdragelse af almindeligt arbejde, Bølgepap, Finerplade, Jernplade m.fl |
| Silikonegummi | S | 45 ~ 50 | Hvid | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, Fjernelse fra trykstøbning, Tyndt arbejde, Foodprocessor |
| Urethan gummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepap, Jernplade, Finerplade |
| FKM | F | 60 | Sort | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemisk arbejde |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbejde med halvledere (statisk elektricitetsmodstand) | |
| Ledende silikonegummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektricitet) |
Ovenstående tabel dækker kun generelle karakteristika for emnet gummimateriale. Blå symbol er tilpassede modeller.
Anvendelsesoversigt for pneumatiske komponenter (vakuum sugekop) i forskellige industrielle områder
I. Kernestyrker
II. Udvinding af applikationer efter industri
A. Medicin og medicinsk industri
A.1：Kernekrav:Ren og forureningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebyggelse af krydskontaminering
A.2 Nøglescenarier:
1. Farmaceutisk emballage: medicinflaske / farmaceutisk plade / infusionspose afhentning (fødevarekvalitets silikone sugekop, ingen partikeludskillelse)
2. Montering af medicinsk udstyr: kirurgiske instrumenter/medicinske katetre/stykker af protesehåndtering (justerbart undertryk, deformationsbeskyttelse)
3. Biologisk laboratorium: petriskål/centrifugerør/reagenskortoverførsel (kemisk resistent, sterilt kompatibel)
B. Elektronik- og halvlederindustrien
B.1 Kernekrav:antistatisk (10⁶-10¹¹Ω), præcisionspositionering (fejl ≤0,01 mm), ridsemodstand
B.2 Nøglescenarier:
1. Chip/halvleder: waferhåndtering, chipemballage (porøs keramik/antistatisk silikone sugekop, ensartet undertryk for at forhindre brud)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 modstande) overflademonteret (tynde silikone/gel/mikro sugekopper for at forhindre rynker/rivning)
3. Skærm: LCD/OLED-panel, berøringsglasgreb (højt gennemsigtigt materiale, ingen pletter og ridser)
C. Automobil- og bildeleindustrien
C.1 Kernekrav:stort sug (enkelt sugeskive ≥500N), multispecifikationstilpasning (metal/plastik/glas), skridsikker
C.2 Nøglescenarier:
4. Kropsfremstilling: Stålplade/dørkarmhåndteringssvejsning (gummi-/multisugekopper med stor diameter, skridsikker tekstur)
5. Glas / Interiør: Forrudemontering, lædersædeoverfladeoverførsel (temperaturbestandig silikone / svampe sugekopper, beskyttelse mod deformation)
6. Dele: motorcylinderhus / gearkassehusgreb (vakuum + mekanisk lås, anti-fald)
D. Fødevare- og emballageindustrien
D.1 Kernekrav:Fødevaregodkendt materiale (FDA-certificeret), let at rengøre, knusningsbestandigt
D.2 Nøglescenarier:
1. Håndtering af fødevarer: bagværk / frisk kød / frugtsortering (lavsugende svampesugekop, lugtfri og nem at vaske)
2. Emballageautomatisering: åbning af emballagepose, steril kartonstøbning (statisk eliminering/ flerpunktssugning, velegnet til tynd/hård emballage)
E. Logistik- og lagerbranchen
E.1 Kernekrav:effektiv tilpasning (flere specifikationer af varer), stabilt tryk, anti-fald
E.2 Nøglescenarier:
1. Kartonhåndtering: e-handel kartonsortering (justerbart sugesystem, vakuumtryk)
2. Plade/rulle: Træplade/plastfilmrulleoverførsel (lang strimmel/ringformet sugekop, ensartet adsorption for at forhindre forskydning)
F. Ny energi og specialindustrier
F.1 Ny energi (lithium batteri/pv):
1. Lithium batteriplade (anti-statisk porøs sugekop, anti-støv), fotovoltaisk glas (stor sugekop i silikone, ingen ridse)
F.2 Tryk og papir
1. Indfangning af papir/tryksager (absorberende papirmateriale, let undertryk for at forhindre rivning og blækforurening)
III. Sammenfatning af kernetilpasningslogik
| Arbejdsemnets egenskaber | Pipette tilpasningsprogram | Tilsvarende branchescenarier |
| Tynd / skrøbelig / præcision | Silikone/keramisk materiale, mikroundertryk, mikrosugemundstykke | Elektroniske halvledere, lægemidler |
| Tunge ting / Stor størrelse | Gummimateriale, sugekop med stor diameter, multi-sugekoparray | Biler, logistikpaneler |
| Sundhed/Forebyggelse af forurening | Fødevare-/medicinsk silikone, let at rengøre struktur | Medicin, mad |
| Bløde/uregelmæssige overflader | Svampmateriale, deformerbar sugekop | Bilinteriør, mad |
| Antistatiske krav | Antistatisk silikone, ionvindstøttet | elektronisk halvleder |
