How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

Kina Højkvalitets dysevakuumsugekopper ZP2 Leverandør

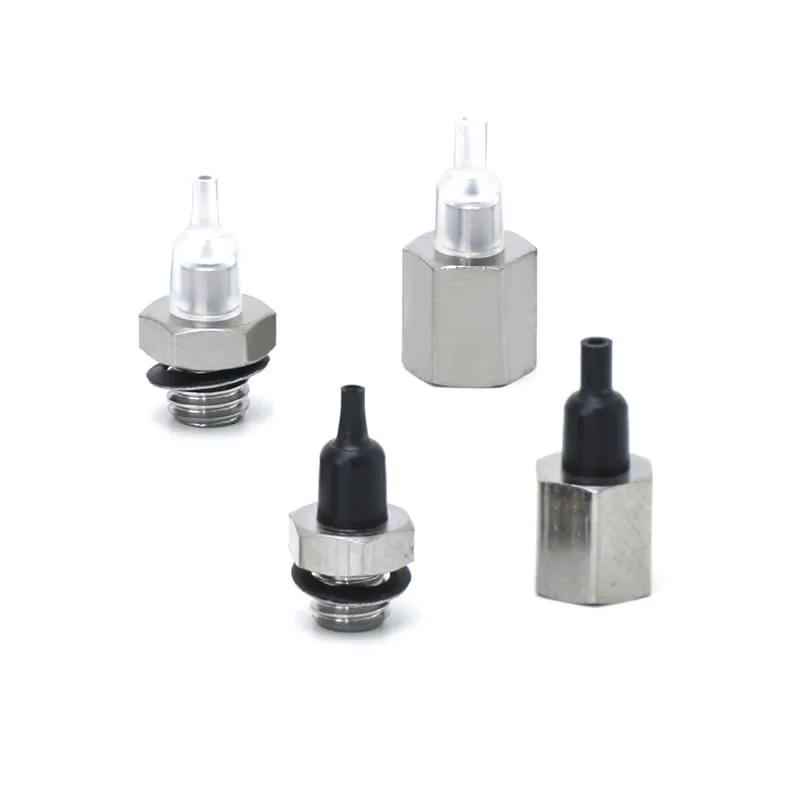

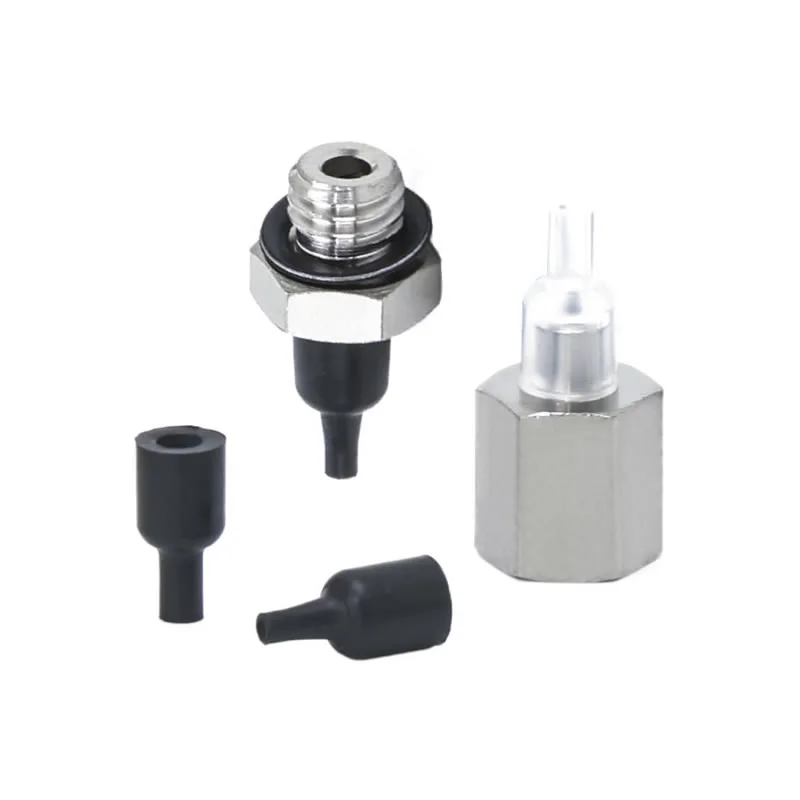

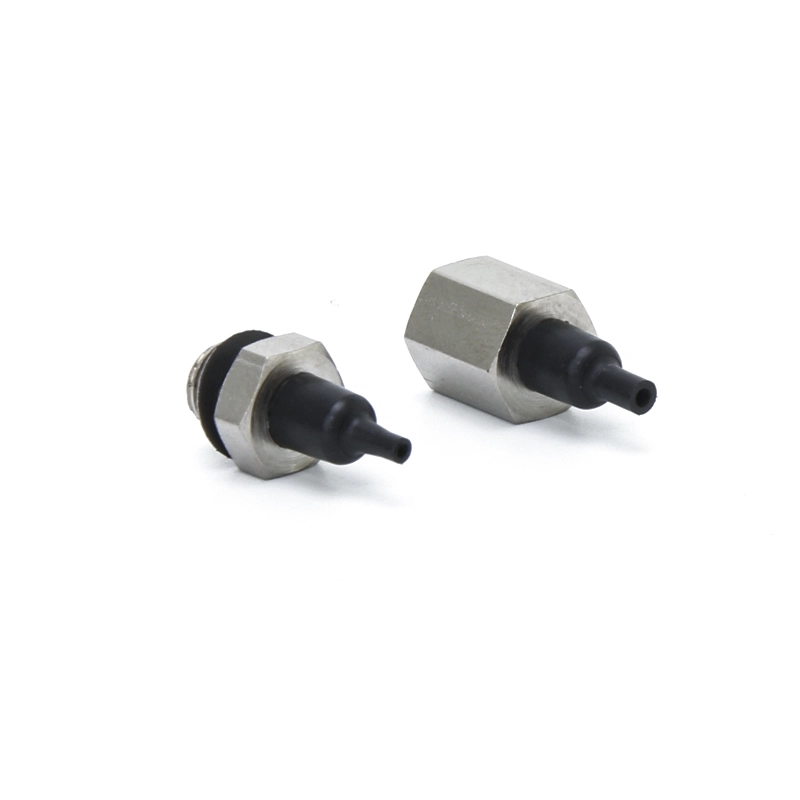

Dyse Vakuum Sugekopper ZP2

Som en førende producent i Kina tilbyder vores fabrik tilpassede dysevakuumsugekopper ZP2 til arbejdsemner i millimeterskala. Med ultrakompakte ø0,8 mm-ø1,1 mm diametre og en pladsbesparende integreret dyse, er denne leverandør-direkte løsning ideel til chips og mikrolinser. Vi lagerfører antistatiske og helt rustfrit ståldele til elektronik- og lithiumbatteriindustrien.

FAQ

Hvad bruges SMC ZP2 dysepuder til?

Dysevakuumsugekopper ZP2 er almindeligt anvendt i vakuumejektorsystemer til hurtig pick-and-place operationer.
Integreret med dyser for at generere vakuum direkte ved koppen
Velegnet til højhastighedsautomatisering og robothåndtering
Udbredt til små dele, emballagematerialer og letvægtskomponenter
Commaelec leverer kopper af stabil kvalitet, der er kompatible med lignende systemdesigns, hvilket sikrer pålidelig ydeevne i kontinuerlig produktion.

Hvordan vælger man det rigtige sugekopdesign?

Udvælgelsen bør baseres på de faktiske arbejdsforhold:
Arbejdsemnets overflade: glat → flad type; ujævn → bælgtype
Vægt og størrelse: tungere dele kræver større diametre
Miljø: høj temperatur eller kemikalier → vælg silikone eller FKM
Cykelhastighed: højhastighedslinjer nyder godt af lette, responsive designs
Commaelec understøtter tilpassede løsninger, der hjælper med at matche materialer, størrelser og strukturer til specifikke applikationer.

Hvad er de vigtigste padtyper i ZP2-serien?

Flad type: maksimal kontaktflade for glatte overflader
Flad med ribber: bedre tætning på lidt ru overflader
Bælgetype: tilpasser sig ujævne overflader og giver dæmpning

I. Kernestyrker

Vakuumsugning er en kerneløsning til "fleksibel greb" i industriel automation med fire kernefordele: ikke-skadende greb, tilpasningsevne til multimateriale/uregelmæssige emner, ren og miljøbeskyttelse og fleksibel drift. Den kan tilpasses til forskellige industrikarakteristika for emner (tynd/tyk, præcision/grov, sanitær/standard).

II. Udvinding af applikationer efter industri

A. Medicin og medicinsk industri

A.1：Kernekrav:Ren og forureningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebyggelse af krydskontaminering

A.2 Nøglescenarier:

1. Farmaceutisk emballage: medicinflaske / farmaceutisk plade / infusionspose afhentning (fødevarekvalitets silikone sugekop, ingen partikeludskillelse)

2. Montering af medicinsk udstyr: kirurgiske instrumenter/medicinske katetre/stykker af protesehåndtering (justerbart undertryk, deformationsbeskyttelse)

3. Biologisk laboratorium: petriskål/centrifugerør/reagenskortoverførsel (kemisk resistent, sterilt kompatibel)

B. Elektronik- og halvlederindustrien

B.1 Kernekrav:antistatisk (10⁶-10¹¹Ω), præcisionspositionering (fejl ≤0,01 mm), ridsemodstand

B.2 Nøglescenarier:

1. Chip/halvleder: waferhåndtering, chipemballage (porøs keramik/antistatisk silikone sugekop, ensartet undertryk for at forhindre brud)

2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 modstande) overflademonteret (tynde silikone/gel/mikro sugekopper for at forhindre rynker/rivning)

3. Skærm: LCD/OLED-panel, berøringsglasgreb (højt gennemsigtigt materiale, ingen pletter og ridser)

C. Automobil- og bildeleindustrien

C.1 Kernekrav:stort sug (enkelt sugeskive ≥500N), multispecifikationstilpasning (metal/plastik/glas), skridsikker

C.2 Nøglescenarier:

4. Kropsfremstilling: Stålplade/dørkarmhåndteringssvejsning (gummi-/multisugekopper med stor diameter, skridsikker tekstur)

5. Glas / Interiør: Forrudemontering, lædersædeoverfladeoverførsel (temperaturbestandig silikone / svampe sugekopper, beskyttelse mod deformation)

6. Dele: motorcylinderhus / gearkassehusgreb (vakuum + mekanisk lås, anti-fald)

D. Fødevare- og emballageindustrien

D.1 Kernekrav:Fødevaregodkendt materiale (FDA-certificeret), let at rengøre, knusningsbestandigt

D.2 Nøglescenarier:

1. Håndtering af fødevarer: bagværk / frisk kød / frugtsortering (lavsugende svampesugekop, lugtfri og nem at vaske)

2. Emballageautomatisering: åbning af emballagepose, steril kartonstøbning (statisk eliminering/ flerpunktssugning, velegnet til tynd/hård emballage)

E. Logistik- og lagerbranchen

E.1 Kernekrav:effektiv tilpasning (flere specifikationer af varer), stabilt tryk, anti-fald

E.2 Nøglescenarier:

1. Kartonhåndtering: e-handel kartonsortering (justerbart sugesystem, vakuumtryk)

2. Plade/rulle: Træplade/plastfilmrulleoverførsel (lang strimmel/ringformet sugekop, ensartet adsorption for at forhindre forskydning)

F. Ny energi og specialindustrier

F.1 Ny energi (lithium batteri/pv):

1. Lithium batteriplade (anti-statisk porøs sugekop, anti-støv), fotovoltaisk glas (stor sugekop i silikone, ingen ridse)

F.2 Tryk og papir

1. Indfangning af papir/tryksager (absorberende papirmateriale, let undertryk for at forhindre rivning og blækforurening)

III. Sammenfatning af kernetilpasningslogik

Arbejdsemnets egenskaber	Pipette tilpasningsprogram	Tilsvarende branchescenarier
Tynd / skrøbelig / præcision	Silikone/keramisk materiale, mikroundertryk, mikrosugemundstykke	Elektroniske halvledere, lægemidler
Tunge ting / Stor størrelse	Gummimateriale, sugekop med stor diameter, multi-sugekoparray	Biler, logistikpaneler
Sundhed/Forebyggelse af forurening	Fødevare-/medicinsk silikone, let at rengøre struktur	Medicin, mad
Bløde/uregelmæssige overflader	Svampmateriale, deformerbar sugekop	Bilinteriør, mad
Antistatiske krav	Antistatisk silikone, ionvindstøttet	elektronisk halvleder

②Paddiameter (mm)
08	ø0,8
11	ø1,1

④Materiale
N	NBR
S	Silikonegummi
U	Urethan gummi
F	FKM
GN	Ledende NBR
GS	Ledende silikonegummi

⑤ Vakuumindtag
A4	Huntråd	M4 x0,7 M5 x0,8
A5
B4	Han tråd	M4 x0,7
B5		M5 x0,8

Model				øC	øD
	② Pad dia.	③ Pad type	④ Pad Materiale
ZP2	08	AN	N S U F GN GS	1.6	0.8
	11			2	1.1

Model						A	B	øC	øD	E	Adapter
	① Vakuum indløbsretning	② Pad dia.	③ Pad type	④ Pad Materiale	⑤ Vakuum fjord
ZP2	T	08	AN	N S U F GN GS	A4	12.2	9.5	1.6	0.8	M4 x0,7	ZP2A-AN-A4
		11						2	1.1
		08			A5	14.5	11	1.6	0.8	M5 x0,8	ZP2A-AN-A5
		11						2	1.1

Dyse Vakuum Sugekopper ZP2

Dyse Vakuum Sugekopper ZP2

ZP2-seriens dysevakuumpudeenhed

ZP2-T-serien med adapterdysevakuumpude

Typiske anvendelser inkluderer

FAQ

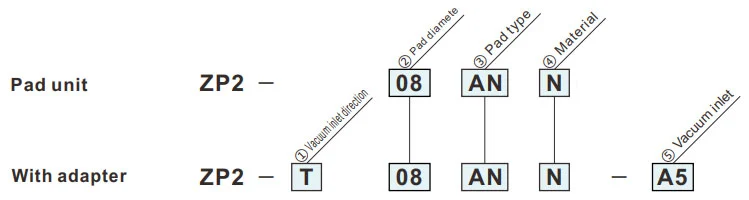

Sådan bestiller du

Dimensioner (mm)

Pudemateriale og egenskaber

Anvendelsesoversigt for pneumatiske komponenter (vakuum sugekop) i forskellige industrielle områder

①Vakuumindløbsretning
T	Lodret
