Vakuumsugning er en kerneløsning til "fleksibel greb" i industriel automation med fire kernefordele: ikke-skadende greb, tilpasningsevne til multimateriale/uregelmæssige emner, ren og miljøbeskyttelse og fleksibel drift. Den kan tilpasses til forskellige industrikarakteristika for emner (tynd/tyk, præcision/grov, sanitær/standard).
Kube vakuum sugekopper ZP2
Commaelec er en førende fabrik, der tilbyder højkvalitets Cube Vakuum Sugekopper ZP2. Fleksibel installation, forskellige størrelser, Sugekoppen kan leveres med en adapter eller et bufferbeslag，Retningen af vakuumindløbet er fleksibel, inklusive lodrette og laterale retninger. Der er også tilbehør i helt rustfrit stål, der er egnet til lithiumbatteriindustrien.
Klik og start markeringen
》Vend tilbage til produktinformation
Kube vakuum sugekopper ZP2
ZP2 Series Cube Vacuum Pad Unit
ZP2-T-serien med adapter kube-vakuumpude
Beskrivelse
Sådan bestiller du
Specifikationer / Materiale
Ansøgninger
Ressource
Cube Vacuum Suction Cups ZP2 er ultrakompakte firkantede vakuumkopper konstrueret til mikro- og kvadratiske/rektangulære emner. Med ultrakompakte dimensioner og præcisionsgreb er de ideelle til håndtering af sarte komponenter i præcisionsautomatiserede produktionslinjer. Som kernekomponenten til mikroelektronik og præcisionshardware er disse kopper ekstremt lette, hvilket effektivt reducerer belastningen på robot-sluteffektorer. De er særligt velegnede til højhastigheds- og højfrekvent håndtering af små emner.
Typiske anvendelsesscenarier:
1. Elektronisk fremstilling, herunder chipsamling, mikromodstande/kondensatorer og håndtering af PCB-mikroloddede komponenter.
2. Præcisionshardware:automatiseret lastning og håndtering af ultrakompakte komponenter inklusive mikroskruer, firkantede metalfjederplader og miniaturelejer.
3. Optiske enheder:Støvfrit greb og placering af mikrolinser og firkantede optiske glasglas, silikonemateriale kan undgå at efterlade aftryk.
Nøgleaspekter af Cube Vakuum Sugekopper ZP2
Padvarianter
Flad type:Ideel til glatte, stive overflader med stabilt sug
Flad med ribben:Giver ekstra tætning på let teksturerede overflader
Bælgetype:Tilpasser sig ujævne overflader og reducerer stød under kontakt
Flere pudetyper giver mulighed for fleksibelt valg til forskellige industrielle automatiseringsbehov
Materialer
NBR:Omkostningseffektiv, slidstærk til generel håndtering
Silikone:Højtemperaturbestandig og skånsom mod sarte overflader
Polyurethan (PU):Holdbar til højcyklusoperationer
FKM / EPR:Kemikaliebestandig til specialiserede miljøer
Skræddersyede materialemuligheder tilgængelige fra Commaelec for at matche specifikke krav til emnet
FAQ
Hvad er forskellen mellem ZP og ZP2?
ZP-serien: Standard sugekopper til generelle applikationer med enklere struktur
ZP2-serien: Kugleledsdesign med høj stivhed giver bedre tilpasning til ujævne eller skrå overflader
ZP2 giver stærkere stabilitet, tungere lasthåndtering og flere materialemuligheder sammenlignet med ZP
Hvad er de almindelige typer af ZP2 puder?
Flad type, Flad med ribber og Bælgetype
Hver type er optimeret til overfladetilstand, emnestørrelse og håndteringskrav
Commaelec leverer flere størrelser og konfigurationer for at sikre præcis påføring
Kommer ZP2-kopper med adaptere?

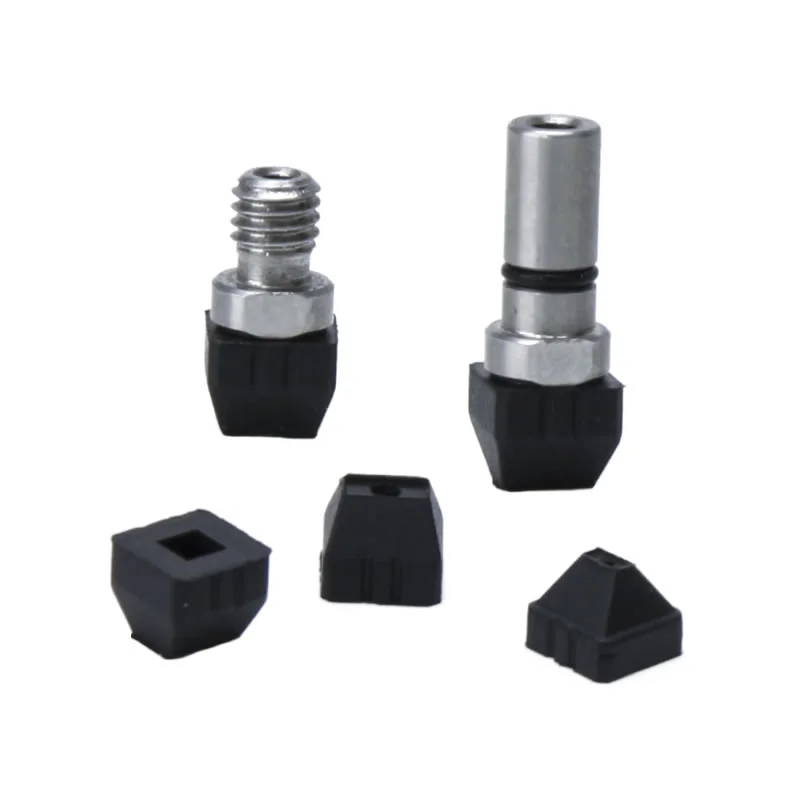

Ja, Cube Vacuum Suction Cups ZP2 kan bruges med adaptere eller bufferbeslag
Understøtter både vertikale og laterale vakuumindløbsforbindelser
Letter fleksibel integration i automatiserede systemer og robotarme

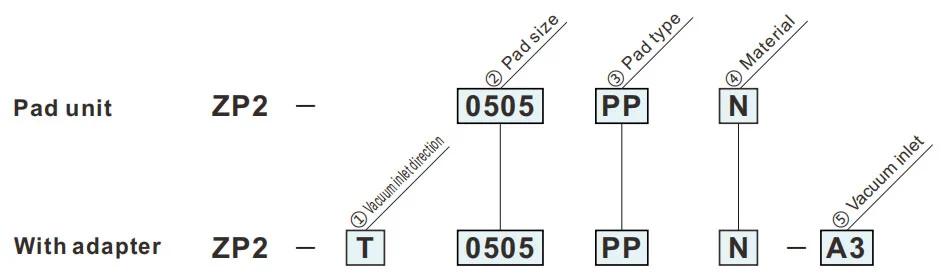

Sådan bestiller du

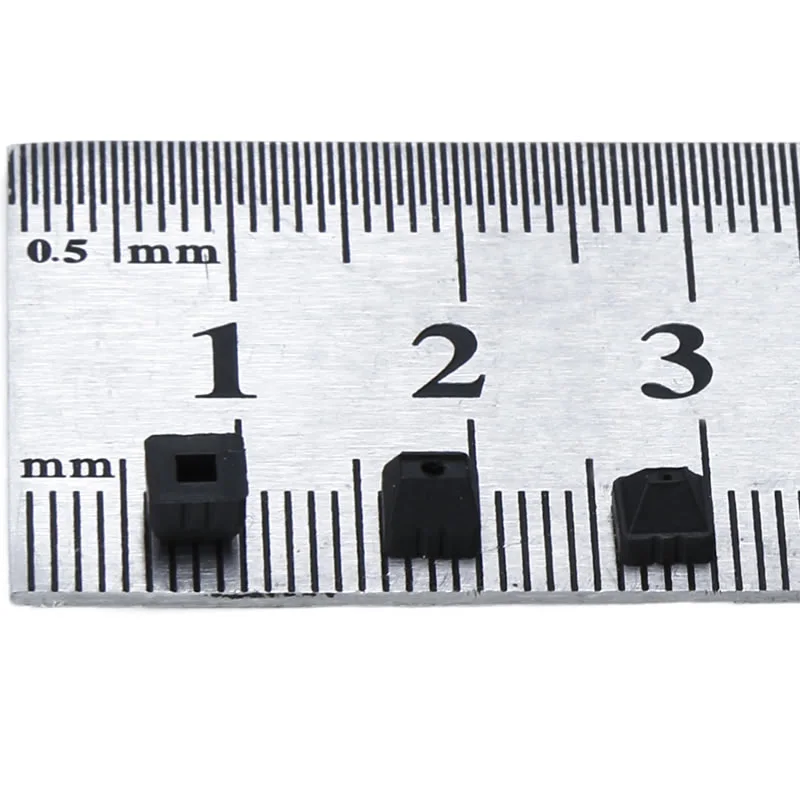

- Super små sugekopper formet firkantet.
- 5 typer af 0,5 x 0,5 til 2 x 2,8
- Til små emner såsom halvlederspåner.
| ①Vakuumindløbsretning | |
| T | Lodret |
| ②Padestørrelse | |
| 0505 | 0,5 x 0,5 mm |
| 0513 | 0,5 x 1,3 mm |
| 0816 | 0,8 x 1,6 mm |
| 1328 | 1,3 x 2,8 mm |
| 2028 | 2,0 x 2,8 mm |
| ④Materiale | |
| N | NBR |
| S | Silikonegummi |
| U | Urethan gummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikonegummi |
Grønt symbol er tilpassede modeller.
| ⑤ Vakuumindtag | |
| 03 | ø3 lige |
| A3 | M3x0,5 (han) |
| ③Pad type | |
| PP | Terning type |
Dimensioner (mm)
Grønt symbol er tilpassede modeller.
PP
Terning type
Adapter monteringsmål
| Model | A | B | C | D | øE | |||
|
② Pad Størrelse |
③ Pad type |
④ Pad Materiale |
||||||
| ZP2 | 0505 | PP |
N S U F GN GS |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
Referencemodel: ZP2-0505PPN

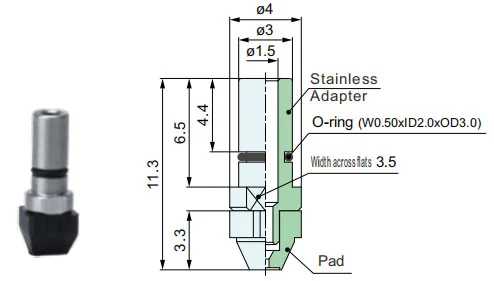

ZP2-T
Lodret
03
| Model | Adapter | |||||
|
① Vakuum fjord retning |
② Pad Størrelse |
③ Pad type |
④ Pad Materiale |
⑤ Vakuum fjord |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
03 | PPH-001 |
ZP2-T
Lodret
A3
| Model | Adapter | |||||
|
① Vakuum fjord retning |
② Pad Størrelse |
③ Pad type |
④ Pad Materiale |
⑤ Vakuum fjord |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
A3 | PPH-002 |
Pudemateriale og egenskaber
⚪: Lille eller ingen indflydelse △: Kan bruges afhængigt af forhold X: Ikke egnet
|
Materiale
Karakteristika
|
Symbol | Durometer HS (±5°) |
Farve af gummi |
Drift temperatur område (°C) |
Olie modstand benzin |
Olie modstand benzol |
Grundlag modstand |
Syre modstand |
Vejrevne | Ozon modstand |
Afslidning modstand |
Vandtæt | Opløsningsmiddel modstand (benzen, toluen) |
Anvendelse |
| NBR | N | 50 | Sort | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdragelse af almindeligt arbejde, Bølgepap, Finerplade, Jernplade m.fl |
| Silikonegummi | S | 45 ~ 50 | Hvid | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, Fjernelse fra trykstøbning, Tyndt arbejde, Foodprocessor |
| Urethan gummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepap, Jernplade, Finerplade |
| FKM | F | 60 | Sort | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemisk arbejde |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbejde med halvledere (statisk elektricitetsmodstand) | |
| Ledende silikonegummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektricitet) |
Ovenstående tabel dækker kun generelle karakteristika for emnet gummimateriale. Blå symbol er tilpassede modeller.
Anvendelsesoversigt for pneumatiske komponenter (vakuum sugekop) i forskellige industrielle områder
I. Kernestyrker
II. Udvinding af applikationer efter industri
A. Medicin og medicinsk industri
A.1：Kernekrav:Ren og forureningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebyggelse af krydskontaminering
A.2 Nøglescenarier:
1. Farmaceutisk emballage: medicinflaske / farmaceutisk plade / infusionspose afhentning (fødevarekvalitets silikone sugekop, ingen partikeludskillelse)
2. Montering af medicinsk udstyr: kirurgiske instrumenter/medicinske katetre/stykker af protesehåndtering (justerbart undertryk, deformationsbeskyttelse)
3. Biologisk laboratorium: petriskål/centrifugerør/reagenskortoverførsel (kemisk resistent, sterilt kompatibel)
B. Elektronik- og halvlederindustrien
B.1 Kernekrav:antistatisk (10⁶-10¹¹Ω), præcisionspositionering (fejl ≤0,01 mm), ridsemodstand
B.2 Nøglescenarier:
1. Chip/halvleder: waferhåndtering, chipemballage (porøs keramik/antistatisk silikone sugekop, ensartet undertryk for at forhindre brud)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 modstande) overflademonteret (tynde silikone/gel/mikro sugekopper for at forhindre rynker/rivning)
3. Skærm: LCD/OLED-panel, berøringsglasgreb (højt gennemsigtigt materiale, ingen pletter og ridser)
C. Automobil- og bildeleindustrien
C.1 Kernekrav:stort sug (enkelt sugeskive ≥500N), multispecifikationstilpasning (metal/plastik/glas), skridsikker
C.2 Nøglescenarier:
4. Kropsfremstilling: Stålplade/dørkarmhåndteringssvejsning (gummi-/multisugekopper med stor diameter, skridsikker tekstur)
5. Glas / Interiør: Forrudemontering, lædersædeoverfladeoverførsel (temperaturbestandig silikone / svampe sugekopper, beskyttelse mod deformation)
6. Dele: motorcylinderhus / gearkassehusgreb (vakuum + mekanisk lås, anti-fald)
D. Fødevare- og emballageindustrien
D.1 Kernekrav:Fødevaregodkendt materiale (FDA-certificeret), let at rengøre, knusningsbestandigt
D.2 Nøglescenarier:
1. Håndtering af fødevarer: bagværk / frisk kød / frugtsortering (lavsugende svampesugekop, lugtfri og nem at vaske)
2. Emballageautomatisering: åbning af emballagepose, steril kartonstøbning (statisk eliminering/ flerpunktssugning, velegnet til tynd/hård emballage)
E. Logistik- og lagerbranchen
E.1 Kernekrav:effektiv tilpasning (flere specifikationer af varer), stabilt tryk, anti-fald
E.2 Nøglescenarier:
1. Kartonhåndtering: e-handel kartonsortering (justerbart sugesystem, vakuumtryk)
2. Plade/rulle: Træplade/plastfilmrulleoverførsel (lang strimmel/ringformet sugekop, ensartet adsorption for at forhindre forskydning)
F. Ny energi og specialindustrier
F.1 Ny energi (lithium batteri/pv):
1. Lithium batteriplade (anti-statisk porøs sugekop, anti-støv), fotovoltaisk glas (stor sugekop i silikone, ingen ridse)
F.2 Tryk og papir
1. Indfangning af papir/tryksager (absorberende papirmateriale, let undertryk for at forhindre rivning og blækforurening)
III. Sammenfatning af kernetilpasningslogik
| Arbejdsemnets egenskaber | Pipette tilpasningsprogram | Tilsvarende branchescenarier |
| Tynd / skrøbelig / præcision | Silikone/keramisk materiale, mikroundertryk, mikrosugemundstykke | Elektroniske halvledere, lægemidler |
| Tunge ting / Stor størrelse | Gummimateriale, sugekop med stor diameter, multi-sugekoparray | Biler, logistikpaneler |
| Sundhed/Forebyggelse af forurening | Fødevare-/medicinsk silikone, let at rengøre struktur | Medicin, mad |
| Bløde/uregelmæssige overflader | Svampmateriale, deformerbar sugekop | Bilinteriør, mad |
| Antistatiske krav | Antistatisk silikone, ionvindstøttet | elektronisk halvleder |
