Vakuumsugning er en kerneløsning til "fleksibel greb" i industriel automation med fire kernefordele: ikke-skadende greb, tilpasningsevne til multimateriale/uregelmæssige emner, ren og miljøbeskyttelse og fleksibel drift. Den kan tilpasses til forskellige industrikarakteristika for emner (tynd/tyk, præcision/grov, sanitær/standard).

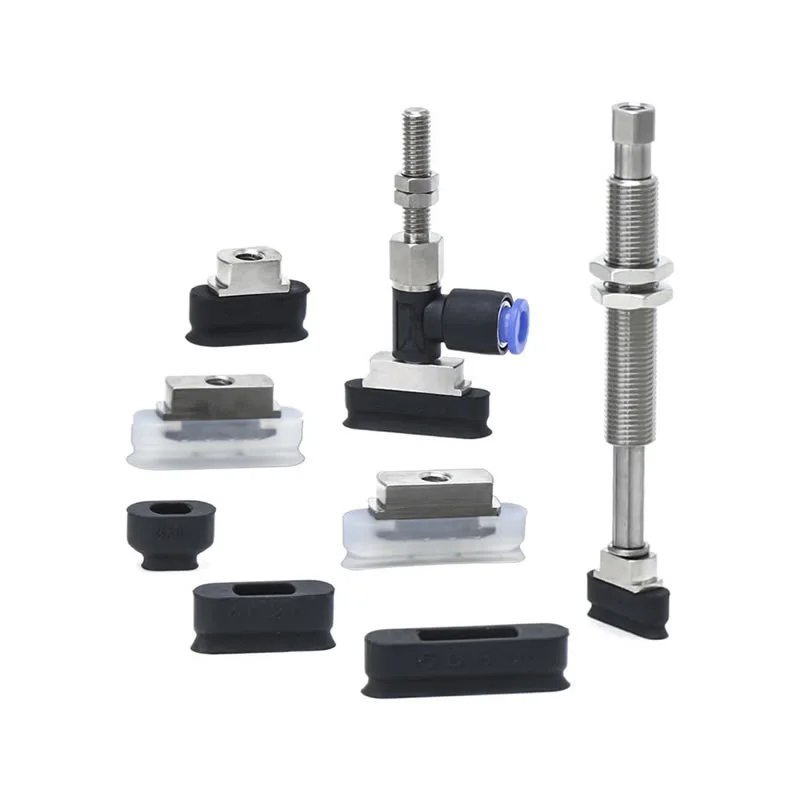

Ovale vakuumsugekopper ZP2
Som en førende producent i Kina tilbyder vores fabrik tilpassede ovale vakuumsugekopper ZP2 til slanke emner i trange rum. Tilgængelig i 12 specifikationer (f.eks. 3,5×7 til 8×30 mm), denne leverandør-direkte løsning sikrer ensartet tryk og greb stabilitet. Med valgfrie 6-50 mm buffere og antistatiske materialer er den ideel til PCB, batteri og højhastighedspakkelinjer.
Klik og start markeringen
》Vend tilbage til produktinformation
Ovale vakuumsugekopper ZP2

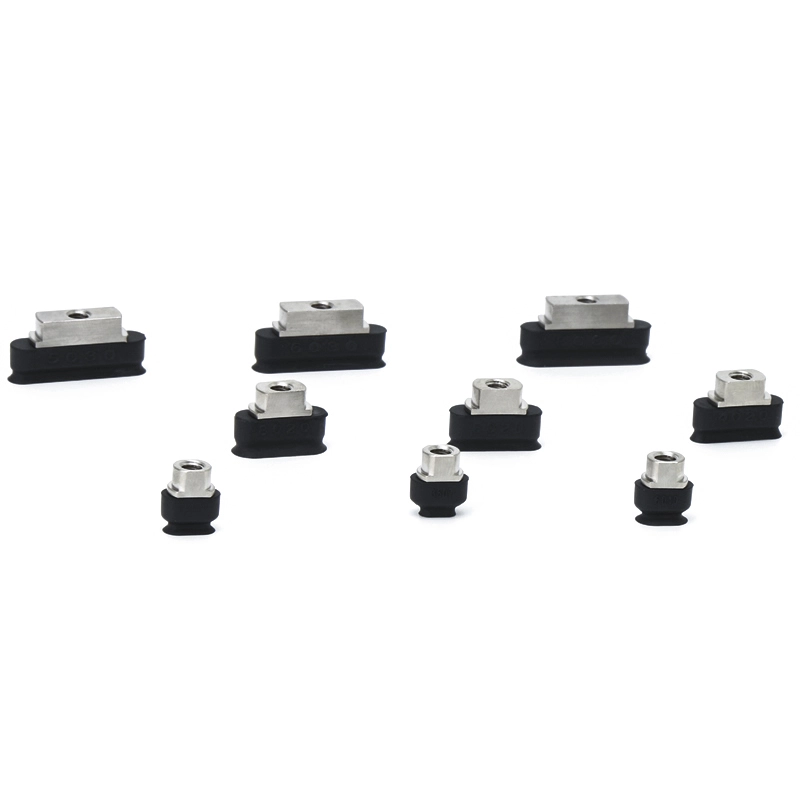

ZP2 Series Oval Vacuum Pad Unit

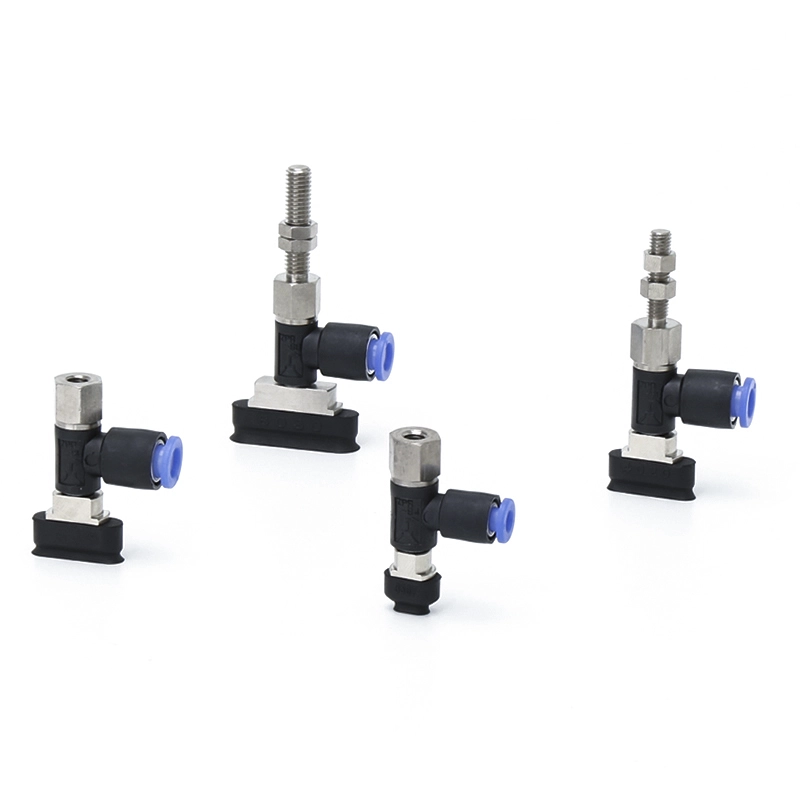

ZP2-T-serien med adapter Oval vakuumpude

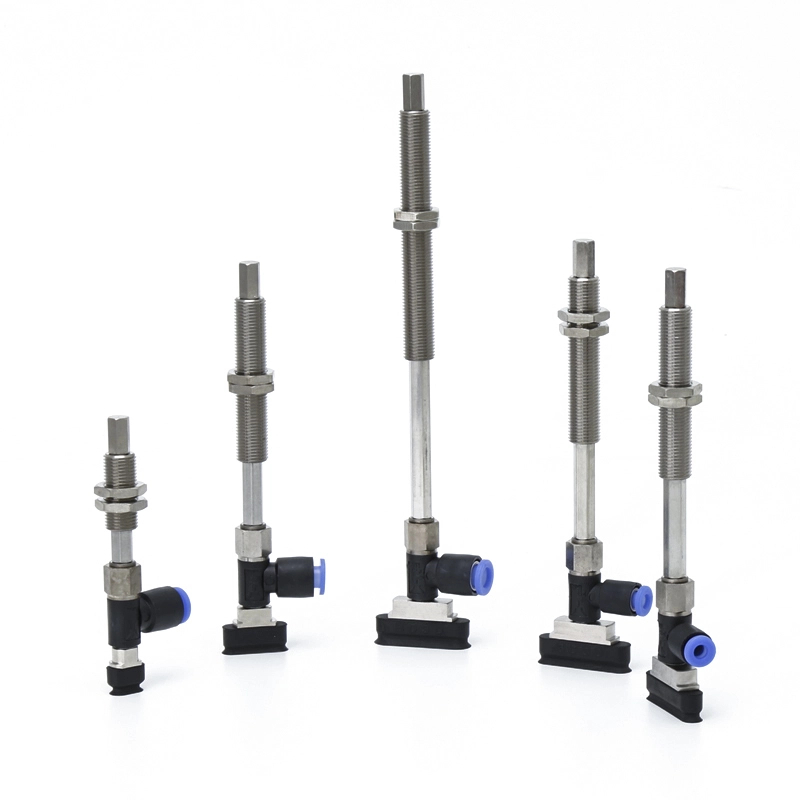

ZP2-T-serien med Oval Buffer Vacuum Pad
ZP2-R-serien med adapter Oval vakuumpude

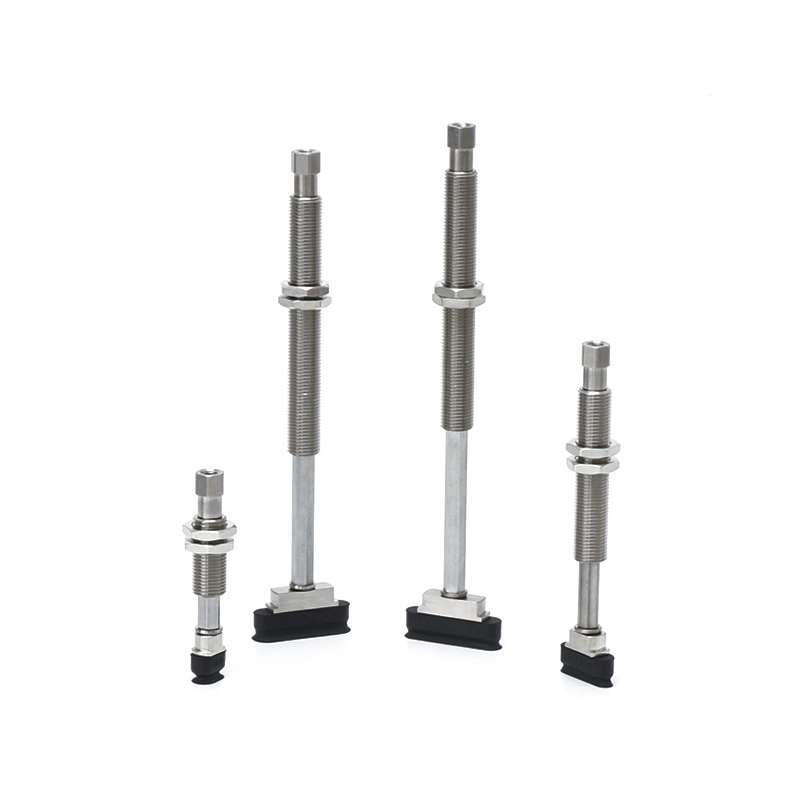

ZP2-R Series Med Oval Buffer Vacuum Pad
Beskrivelse
Sådan bestiller du
Specifikationer / Materiale
Ansøgninger
Ressource
Som en førende Kina-producent leverer vores fabrik skræddersyede ovale vakuumsugekopper ZP2-løsninger, der er skræddersyet til de strenge krav fra elektronik- og bilindustrien. Uanset om du er en leverandør af store mængder eller en slutbruger, leverer vores ZP2 ovale serie den pålidelighed, der er nødvendig for præcis håndtering.
Nøgle tekniske funktioner og specifikationer
1. Omfattende række specifikationer
For at sikre en perfekt pasform til hvert slankt emne tilbyder vi 12 standardspecifikationer for de ovale vakuumsugekopper ZP2:
Kompakte størrelser:3,5×7, 4×10, 5×10, 6×10 mm.
Mellemlange længder:4×20, 5×20, 6×20, 8×20 mm.
Udvidet rækkevidde:4×30, 5×30, 6×30, 8×30 mm.
2. Branchespecifik materiale fortræffelighed
Vi bruger materialer af høj kvalitet, der matcher dit arbejdsmiljø:
Højkvalitets silikone og NBR:Til generelle og høje temperaturopgaver.
Antistatiske (ESD) materialer:Vigtigt for PCB og halvlederhåndtering.
Tilbehør i rustfrit stål:Specialiserede konfigurationer optimeret til lithiumbatteriindustrien.
Kernefordele og højdepunkter
Optimeret til lukkede rum:Den smalle profil af de ovale vakuumsugekopper ZP2 giver mulighed for plukning med høj tæthed på overfyldte PCB'er eller smalle emballageprofiler, hvor cirkulære kopper simpelthen ikke passer.
Forbedret grebsstabilitet:Det aflange sugeområde giver et større "fodaftryk" på slanke emner som rør eller tætningslister, hvilket reducerer risikoen for, at emnet vipper eller glider markant.
Fleksibel installation:Understøtter både vertikale og laterale vakuumindtag. Hver kop kan parres med en adapter eller et bufferbeslag (6 mm–50 mm slaglængde) for at afbøde stød på skrøbelige overflader.
Fabriksdirekte forsyning:Vores Kina-baserede fabrik opretholder en stor mængde af produkter på lager, hvilket sikrer korte leveringstider og konkurrencedygtige priser for globale indkøb.
Typiske anvendelsesscenarier
Elektronik og halvledere:PCB-samling, fleksibel printkortfabrikation og batterielektrodepositionering.
Bildele:Ovale vakuumsugekopper ZP2 bruges ofte til håndtering og samling af tætningslister, aflange trimstykker og plastprofiler.
Emballage og logistik:Højhastighedsmærkning, kartonforsegling og sortering af aflange pakker.

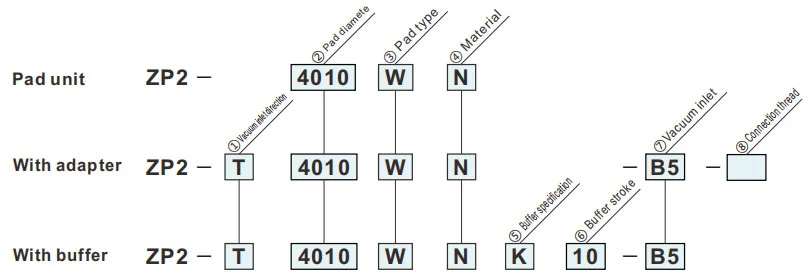

Sådan bestiller du
- Til arbejdsemner med begrænsninger på adsorptionsoverfladen.
| ①Vakuumindløbsretning | ⑦ Vakuumindtag | ⑧ Tilslutningsgevind | ||
| T | Lodret |
|
B5 |
— |
|
B50406 |
— | ||
| R | Lateral |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②Padestørrelse | |
| 3507 | 3,5 x 7 |
| 4010 | 4 x 10 |
| 5010 | 5 x 10 |
| 6010 | 6 x 10 |
| 4020 | 4 x 20 |
| 5020 | 5 x 20 |
| 6020 | 6 x 20 |
| 8020 | 8 x 20 |
| 4030 | 4 x 30 |
| 5030 | 5 x 30 |
| 6030 | 6 x 30 |
| 8030 | 8 x 30 |
| ③Pad type | |
| W | Oval |
| ⑦ Vakuumindtag | |
| B5 | M5x0,8 (hun) |
| 04 | ø4One-touch fitting |
| 06 | ø6One-touch fitting |
| ④Materiale | |
| N | NBR |
| S | Silikonegummi |
| U | Urethan gummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikonegummi |
Grønt symbol er tilpassede modeller.
| ⑤ Bufferspecifikation | |
| K | Ikke-roterende |
| ⑥ Bufferslag | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
| ⑧ Tilslutningsgevind | |
| A5 | M5x0,8 (han) |
| B5 | M5x0,8 (hun) |
Dimensioner (mm)
Grønt symbol er tilpassede modeller.
PP
Terning type
| Model | A | B | C | D | øE | Y | |||
|
② Pad Størrelse |
③ Pad type |
④ Pad Materiale |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1,5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2,5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1,8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2,5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1,8 | 0.5 | |||
| 5030 | 5 | 6 | ø2,5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Referencemodel: ZP2-4030WS
Adapter monteringsmål
Anvendelig pude: 3507W/4010W/5010W/6010W
Anvendelig pude: 4020W/5020W/6020W/8020W
Anvendelig pude: 4030W/5030W/6030W/8030W
Pudemateriale og egenskaber
⚪: Lille eller ingen indflydelse △: Kan bruges afhængigt af forhold X: Ikke egnet
|
Materiale
Karakteristika
|
Symbol | Durometer HS (±5°) |
Farve af gummi |
Drift temperatur område (°C) |
Olie modstand benzin |
Olie modstand benzol |
Grundlag modstand |
Syre modstand |
Vejrevne | Ozon modstand |
Afslidning modstand |
Vandtæt | Opløsningsmiddel modstand (benzen, toluen) |
Anvendelse |
| NBR | N | 50 | Sort | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdragelse af almindeligt arbejde, Bølgepap, Finerplade, Jernplade m.fl |
| Silikonegummi | S | 45 ~ 50 | Hvid | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, Fjernelse fra trykstøbning, Tyndt arbejde, Foodprocessor |
| Urethan gummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepap, Jernplade, Finerplade |
| FKM | F | 60 | Sort | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemisk arbejde |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbejde med halvledere (statisk elektricitetsmodstand) | |
| Ledende silikonegummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektricitet) |
Ovenstående tabel dækker kun generelle karakteristika for emnet gummimateriale. Blå symbol er tilpassede modeller.
Anvendelsesoversigt for pneumatiske komponenter (vakuum sugekop) i forskellige industrielle områder
I. Kernestyrker
II. Udvinding af applikationer efter industri
A. Medicin og medicinsk industri
A.1：Kernekrav:Ren og forureningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebyggelse af krydskontaminering
A.2 Nøglescenarier:
1. Farmaceutisk emballage: medicinflaske / farmaceutisk plade / infusionspose afhentning (fødevarekvalitets silikone sugekop, ingen partikeludskillelse)
2. Montering af medicinsk udstyr: kirurgiske instrumenter/medicinske katetre/stykker af protesehåndtering (justerbart undertryk, deformationsbeskyttelse)
3. Biologisk laboratorium: petriskål/centrifugerør/reagenskortoverførsel (kemisk resistent, sterilt kompatibel)
B. Elektronik- og halvlederindustrien
B.1 Kernekrav:antistatisk (10⁶-10¹¹Ω), præcisionspositionering (fejl ≤0,01 mm), ridsemodstand
B.2 Nøglescenarier:
1. Chip/halvleder: waferhåndtering, chipemballage (porøs keramik/antistatisk silikone sugekop, ensartet undertryk for at forhindre brud)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 modstande) overflademonteret (tynde silikone/gel/mikro sugekopper for at forhindre rynker/rivning)
3. Skærm: LCD/OLED-panel, berøringsglasgreb (højt gennemsigtigt materiale, ingen pletter og ridser)
C. Automobil- og bildeleindustrien
C.1 Kernekrav:stort sug (enkelt sugeskive ≥500N), multispecifikationstilpasning (metal/plastik/glas), skridsikker
C.2 Nøglescenarier:
4. Kropsfremstilling: Stålplade/dørkarmhåndteringssvejsning (gummi-/multisugekopper med stor diameter, skridsikker tekstur)
5. Glas / Interiør: Forrudemontering, lædersædeoverfladeoverførsel (temperaturbestandig silikone / svampe sugekopper, beskyttelse mod deformation)
6. Dele: motorcylinderhus / gearkassehusgreb (vakuum + mekanisk lås, anti-fald)
D. Fødevare- og emballageindustrien
D.1 Kernekrav:Fødevaregodkendt materiale (FDA-certificeret), let at rengøre, knusningsbestandigt
D.2 Nøglescenarier:
1. Håndtering af fødevarer: bagværk / frisk kød / frugtsortering (lavsugende svampesugekop, lugtfri og nem at vaske)
2. Emballageautomatisering: åbning af emballagepose, steril kartonstøbning (statisk eliminering/ flerpunktssugning, velegnet til tynd/hård emballage)
E. Logistik- og lagerbranchen
E.1 Kernekrav:effektiv tilpasning (flere specifikationer af varer), stabilt tryk, anti-fald
E.2 Nøglescenarier:
1. Kartonhåndtering: e-handel kartonsortering (justerbart sugesystem, vakuumtryk)
2. Plade/rulle: Træplade/plastfilmrulleoverførsel (lang strimmel/ringformet sugekop, ensartet adsorption for at forhindre forskydning)
F. Ny energi og specialindustrier
F.1 Ny energi (lithium batteri/pv):
1. Lithium batteriplade (anti-statisk porøs sugekop, anti-støv), fotovoltaisk glas (stor sugekop i silikone, ingen ridse)
F.2 Tryk og papir
1. Indfangning af papir/tryksager (absorberende papirmateriale, let undertryk for at forhindre rivning og blækforurening)
III. Sammenfatning af kernetilpasningslogik
| Arbejdsemnets egenskaber | Pipette tilpasningsprogram | Tilsvarende branchescenarier |
| Tynd / skrøbelig / præcision | Silikone/keramisk materiale, mikroundertryk, mikrosugemundstykke | Elektroniske halvledere, lægemidler |
| Tunge ting / Stor størrelse | Gummimateriale, sugekop med stor diameter, multi-sugekoparray | Biler, logistikpaneler |
| Sundhed/Forebyggelse af forurening | Fødevare-/medicinsk silikone, let at rengøre struktur | Medicin, mad |
| Bløde/uregelmæssige overflader | Svampmateriale, deformerbar sugekop | Bilinteriør, mad |
| Antistatiske krav | Antistatisk silikone, ionvindstøttet | elektronisk halvleder |
