Vakuumsugning er en kerneløsning til "fleksibel greb" i industriel automation med fire kernefordele: ikke-skadende greb, tilpasningsevne til multimateriale/uregelmæssige emner, ren og miljøbeskyttelse og fleksibel drift. Den kan tilpasses til forskellige industrikarakteristika for emner (tynd/tyk, præcision/grov, sanitær/standard).
Korte vakuumsugekopper ZP2-EU
Som en førende producent i Kina tilbyder vores fabrik de tilpassede korte vakuumsugekopper ZP2-EU (diameter ø2–15 mm). Med en ultratynd, flad profil er denne serie specielt designet til brug i trange rum. Ved at bruge antistatisk silikonemateriale af høj kvalitet leverer Commaelec en professionel løsning, der sikrer stabil, rynkefri sugeevne. Vi har et klar lager af A5/H5-gevindspecifikationer og rustfri stålfittings, hvilket gør denne serie til et ideelt valg til applikationer inden for elektronikfremstilling og lithium-ion batteriproduktionslinjer.
Klik og start markeringen
》Vend tilbage til produktinformation

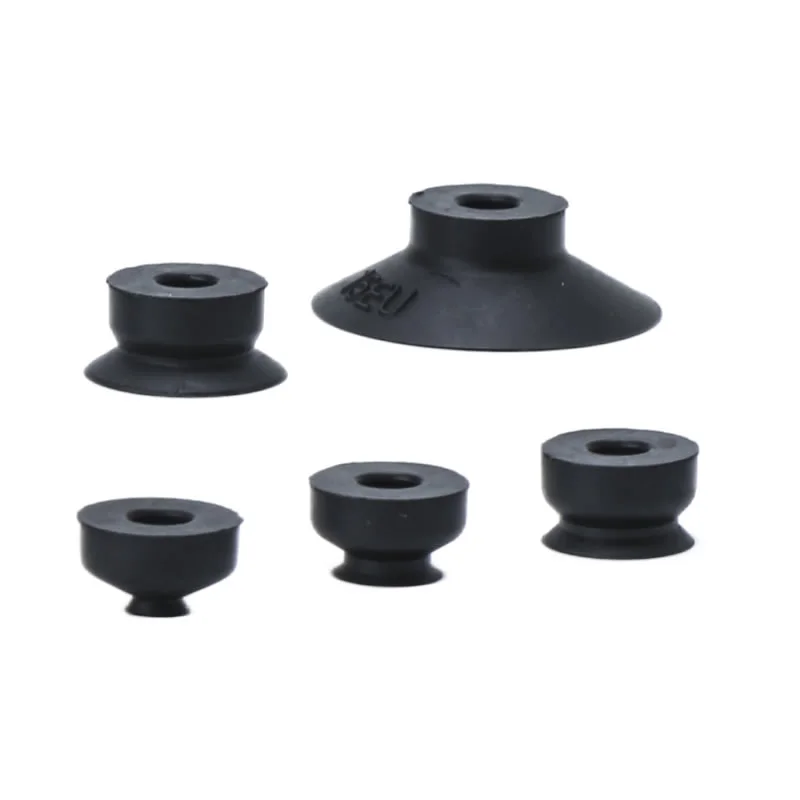

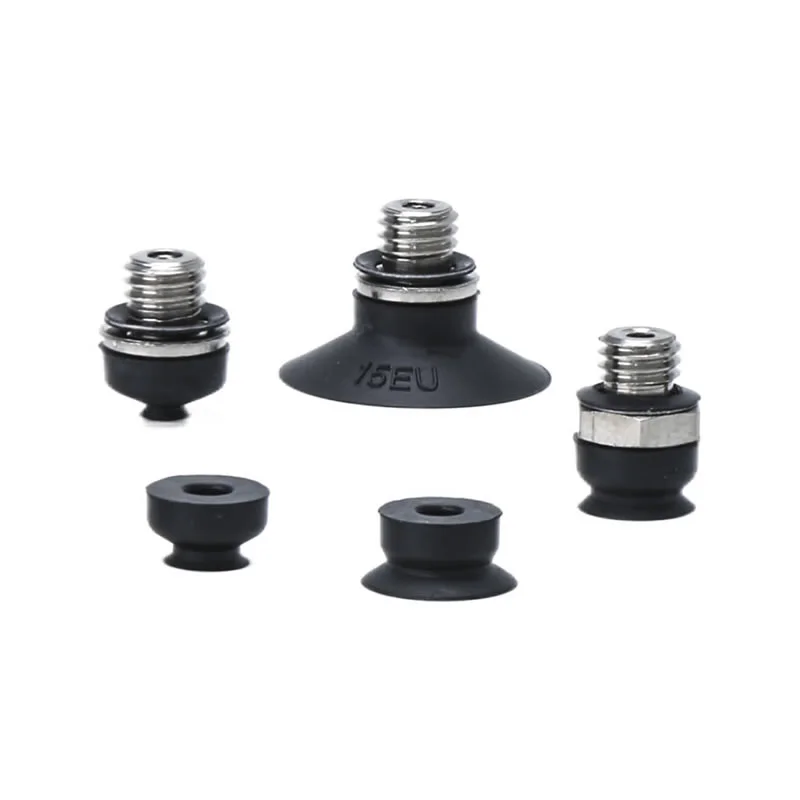

Korte vakuumsugekopper ZP2-EU
ZP2 Series Short-type Vacuum Pad Unit

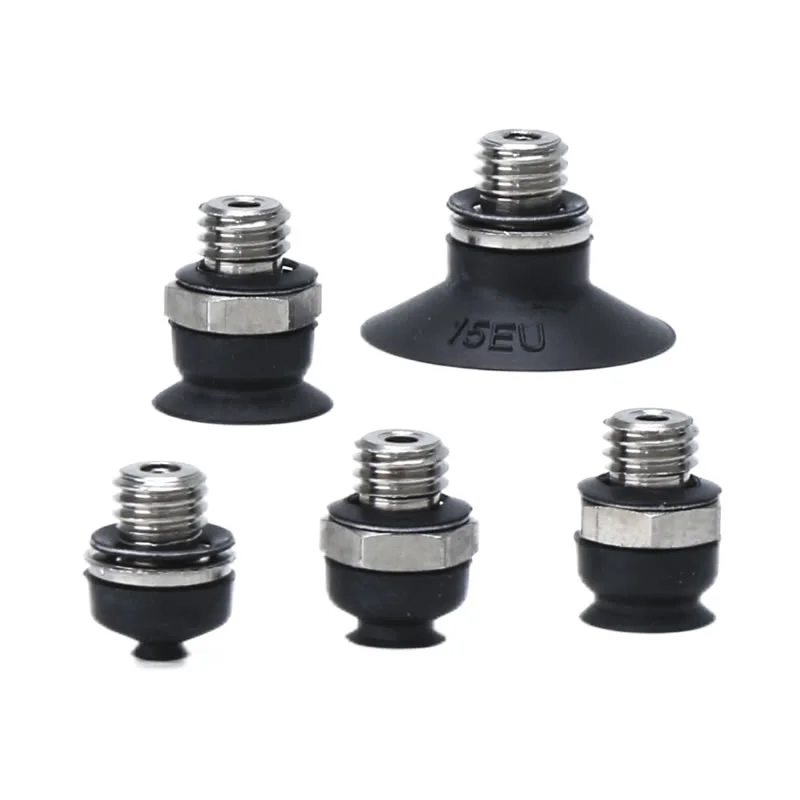

ZP2-T-serien med adapter af kort type vakuumpude
Beskrivelse
Sådan bestiller du
Specifikationer / Materiale
Ansøgninger
Ressource
De korte vakuumsugekopper ZP2-EU er produceret af Zhejiang Comma Electric Co., Ltd.; vi er en af de førende producenter og leverandører i Kina. ZP2 EU lavprofil flad sugekop har egenskaberne ved lille volumen og stabil adsorption.
Produktegenskaber:Denne kompakte sugekop har en lav profil for pladsbesparende design, ideel til trange rum. Dens flade overflade sikrer en tæt pasform mod emnets overflader, og leverer stabil vedhæftning, samtidig med at den effektivt forhindrer deformation under drift, hvilket gør den perfekt til præcis håndtering. Udvalgte modeller inkluderer antistatiske egenskaber, der opfylder driftskravene i følsomme miljøer som elektronikindustrien.
Specifikationer:De korte vakuumsugekopper ZP2-EU fås i forskellige diametre, herunder φ2, φ4, φ6, φ8 og φ15.
Sugekop materialer:Almindeligt anvendte materialer omfatter nitrilgummi (NNBR), importeret silikone og antistatisk silikonegummi, hvor hvert materiale er skræddersyet til specifikke arbejdsmiljøer og delkrav.
Tilslutningsmuligheder:Fås i forskellige typer inklusive udvendigt gevind (A5) og udvendigt gevind (H5).
FAQ
Hvilke størrelser er tilgængelige?
Korte vakuumsugekopper ZP2-EU fås typisk i standarddiametre som φ40, φ50, φ63, φ80, φ100 og φ125.
Mindre størrelser: velegnet til kompakt udstyr og lette dele
Større størrelser: giver stærkere sug til større emner
Comma factory opretholder et stabilt lager og understøtter også tilpassede størrelser baseret på projektkrav.
Hvad er "Short-type"?
"Short-typen" refererer til en lavprofil, kompakt struktur:
Reduceret totalhøjde ved pladsbegrænsede installationer
Hurtigere respons i højhastigheds pick-and-place-systemer
Bedre stabilitet, når den er monteret i stramme robot- eller automatiserede opstillinger
Dette design er især nyttigt, hvor installationspladsen er begrænset, men ydeevnen ikke kan kompromitteres.
Hvad er forskellen mellem EU og andre ZP2-typer?
ZP2-EU (Short-type): mere kompakt, optimeret til udstyr i europæisk stil og pladsbesparende layout
Standard ZP2: more general-purpose, with wider structural configurations
EU-type fokuserer ofte på kompaktitet, standardiserede grænseflader og hurtig integration
Comma sikrer kompatibilitet og ensartet kvalitet på tværs af forskellige konfigurationer for at imødekomme forskellige markedsbehov.
Hvordan er de monteret?
Korte vakuumsugekopper ZP2-EU understøtter fleksible monteringsmuligheder:
Indvendige eller udvendige gevindforbindelser
Kompatibel med adaptere og bufferbeslag
Muligheder for lodrette eller laterale vakuumporte
Hvorfor vælge komma?
Stærk R&D-kapacitet:Professionelt team understøtter skræddersyede løsninger til forskellige automatiseringsbehov
One-stop forsyning:Bredt produktsortiment forenkler indkøb og systemintegration
Fleksibel tilpasning:Dimensionerne, materialerne og strukturen af korte vakuumsugekopper ZP2-EU kan alle tilpasses efter dine specifikke krav.
Hurtigt svar:Hurtig teknisk support og levering fra en betroet

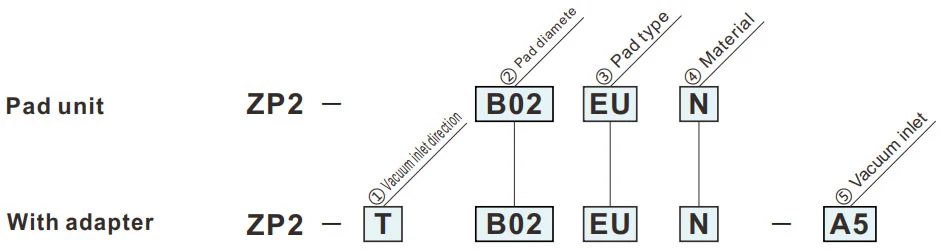

Sådan bestiller du
- Pladsbesparende i højderetningen.
| ①Vakuumindløbsretning | |
| T | Lodret |
| ③Pad type | |
| EU | Flad type |
| ②Paddiameter (mm) | |
| B02 | ø2 |
| B04 | ø4 |
| B06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④Materiale | |
| N | NBR |
| S | Silikonegummi |
| U | Urethan gummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikonegummi |
Grønt symbol er tilpassede modeller.
| ⑤ Vakuumindtag | |
| A5 | M5x0,8 (Hexagon O.D.) |
| H5 | M5x0,8 (Sekskantet fatningshoved) |
Dimensioner (mm)
Grønt symbol er tilpassede modeller.
EU
Flad type
| Model | øA | øB | øC | D | Y | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materiale |
||||||
| ZP2 | B02 | EU |
N S U F GN GS |
2 | 2.6 | 1.2 | 4 | 0.5 |
| B04 | 4 | 4.8 | 1.5 | |||||
| B06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
Referencemodel: ZP2-B02EUS
Adapter monteringsmål
ZP2-T
Lodret
A5
| Model | øA | øB | øC | D | E | Y | Adapter | |||||
|
① Vakuum indløbsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑤ Vakuum fjord |
||||||||
| ZP2 | T | B02 | EU |
N S U F GN GS |
A5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ZP2A-Z01P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
Referencemodel: ZP2-TB06EUGS-A5
ZP2-T
Lodret
H5
| Model | øA | øB | øC | D | E | Y | Adapter | |||||
|
① Vakuum indløbsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑤ Vakuum fjord |
||||||||
| ZP2 | T | B02 | EU |
N S U F GN GS |
H5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ZP2A-Z02P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
Referencemodel: ZP2-TB06EUGS-H5
Pudemateriale og egenskaber
⚪: Lille eller ingen indflydelse △: Kan bruges afhængigt af forhold X: Ikke egnet
|
Materiale
Karakteristika
|
Symbol | Durometer HS (±5°) |
Farve af gummi |
Drift temperatur område (°C) |
Olie modstand benzin |
Olie modstand benzol |
Grundlag modstand |
Syre modstand |
Vejrevne | Ozon modstand |
Afslidning modstand |
Vandtæt | Opløsningsmiddel modstand (benzen, toluen) |
Anvendelse |
| NBR | N | 50 | Sort | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdragelse af almindeligt arbejde, Bølgepap, Finerplade, Jernplade m.fl |
| Silikonegummi | S | 45 ~ 50 | Hvid | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, Fjernelse fra trykstøbning, Tyndt arbejde, Foodprocessor |
| Urethan gummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepap, Jernplade, Finerplade |
| FKM | F | 60 | Sort | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemisk arbejde |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbejde med halvledere (statisk elektricitetsmodstand) | |
| Ledende silikonegummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektricitet) |
Ovenstående tabel dækker kun generelle karakteristika for emnet gummimateriale. Blå symbol er tilpassede modeller.
Anvendelsesoversigt for pneumatiske komponenter (vakuum sugekop) i forskellige industrielle områder
I. Kernestyrker
II. Udvinding af applikationer efter industri
A. Medicin og medicinsk industri
A.1：Kernekrav:Ren og forureningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebyggelse af krydskontaminering
A.2 Nøglescenarier:
1. Farmaceutisk emballage: medicinflaske / farmaceutisk plade / infusionspose afhentning (fødevarekvalitets silikone sugekop, ingen partikeludskillelse)
2. Montering af medicinsk udstyr: kirurgiske instrumenter/medicinske katetre/stykker af protesehåndtering (justerbart undertryk, deformationsbeskyttelse)
3. Biologisk laboratorium: petriskål/centrifugerør/reagenskortoverførsel (kemisk resistent, sterilt kompatibel)
B. Elektronik- og halvlederindustrien
B.1 Kernekrav:antistatisk (10⁶-10¹¹Ω), præcisionspositionering (fejl ≤0,01 mm), ridsemodstand
B.2 Nøglescenarier:
1. Chip/halvleder: waferhåndtering, chipemballage (porøs keramik/antistatisk silikone sugekop, ensartet undertryk for at forhindre brud)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 modstande) overflademonteret (tynde silikone/gel/mikro sugekopper for at forhindre rynker/rivning)
3. Skærm: LCD/OLED-panel, berøringsglasgreb (højt gennemsigtigt materiale, ingen pletter og ridser)
C. Automobil- og bildeleindustrien
C.1 Kernekrav:stort sug (enkelt sugeskive ≥500N), multispecifikationstilpasning (metal/plastik/glas), skridsikker
C.2 Nøglescenarier:
4. Kropsfremstilling: Stålplade/dørkarmhåndteringssvejsning (gummi-/multisugekopper med stor diameter, skridsikker tekstur)
5. Glas / Interiør: Forrudemontering, lædersædeoverfladeoverførsel (temperaturbestandig silikone / svampe sugekopper, beskyttelse mod deformation)
6. Dele: motorcylinderhus / gearkassehusgreb (vakuum + mekanisk lås, anti-fald)
D. Fødevare- og emballageindustrien
D.1 Kernekrav:Fødevaregodkendt materiale (FDA-certificeret), let at rengøre, knusningsbestandigt
D.2 Nøglescenarier:
1. Håndtering af fødevarer: bagværk / frisk kød / frugtsortering (lavsugende svampesugekop, lugtfri og nem at vaske)
2. Emballageautomatisering: åbning af emballagepose, steril kartonstøbning (statisk eliminering/ flerpunktssugning, velegnet til tynd/hård emballage)
E. Logistik- og lagerbranchen
E.1 Kernekrav:effektiv tilpasning (flere specifikationer af varer), stabilt tryk, anti-fald
E.2 Nøglescenarier:
1. Kartonhåndtering: e-handel kartonsortering (justerbart sugesystem, vakuumtryk)
2. Plade/rulle: Træplade/plastfilmrulleoverførsel (lang strimmel/ringformet sugekop, ensartet adsorption for at forhindre forskydning)
F. Ny energi og specialindustrier
F.1 Ny energi (lithium batteri/pv):
1. Lithium batteriplade (anti-statisk porøs sugekop, anti-støv), fotovoltaisk glas (stor sugekop i silikone, ingen ridse)
F.2 Tryk og papir
1. Indfangning af papir/tryksager (absorberende papirmateriale, let undertryk for at forhindre rivning og blækforurening)
III. Sammenfatning af kernetilpasningslogik
| Arbejdsemnets egenskaber | Pipette tilpasningsprogram | Tilsvarende branchescenarier |
| Tynd / skrøbelig / præcision | Silikone/keramisk materiale, mikroundertryk, mikrosugemundstykke | Elektroniske halvledere, lægemidler |
| Tunge ting / Stor størrelse | Gummimateriale, sugekop med stor diameter, multi-sugekoparray | Biler, logistikpaneler |
| Sundhed/Forebyggelse af forurening | Fødevare-/medicinsk silikone, let at rengøre struktur | Medicin, mad |
| Bløde/uregelmæssige overflader | Svampmateriale, deformerbar sugekop | Bilinteriør, mad |
| Antistatiske krav | Antistatisk silikone, ionvindstøttet | elektronisk halvleder |
