Tynde flade vakuumsugekopper ZP2
Som en førende producent i Kina tilbyder vores fabrik tilpassede tynde flade vakuumsugekopper ZP2 (ø10-30 mm). Med en rillet "MT"-struktur forhindrer Commaelec leverandørdirekte løsning deformation af film og tynde plader. Vi lagerfører NBR og ledende silikone, med dele i helt rustfrit stål, der er tilgængelige til lithiumbatteriindustrien.
Klik og start markeringen
》Vend tilbage til produktinformation

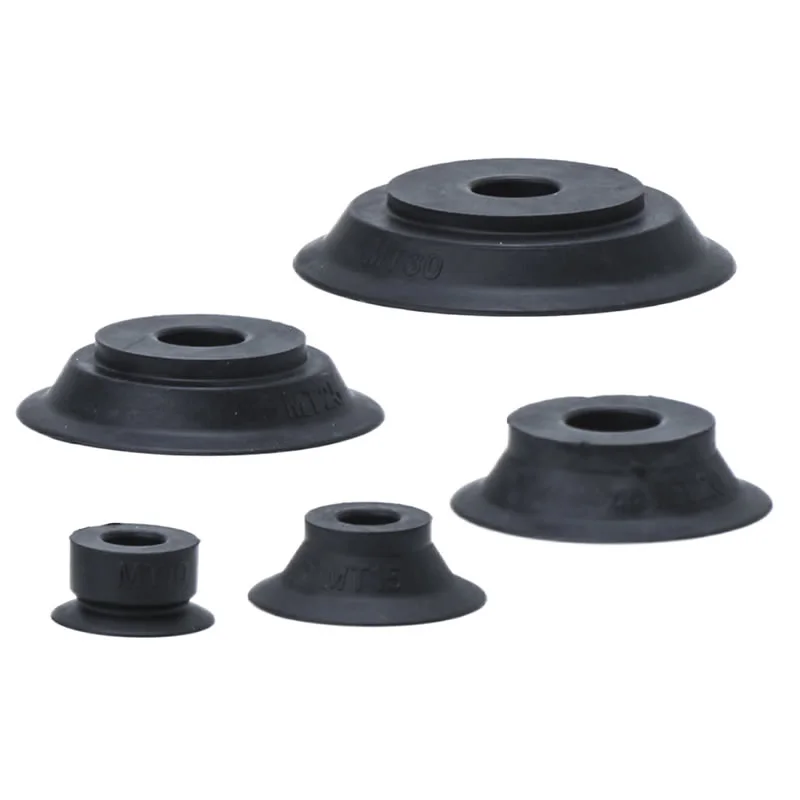

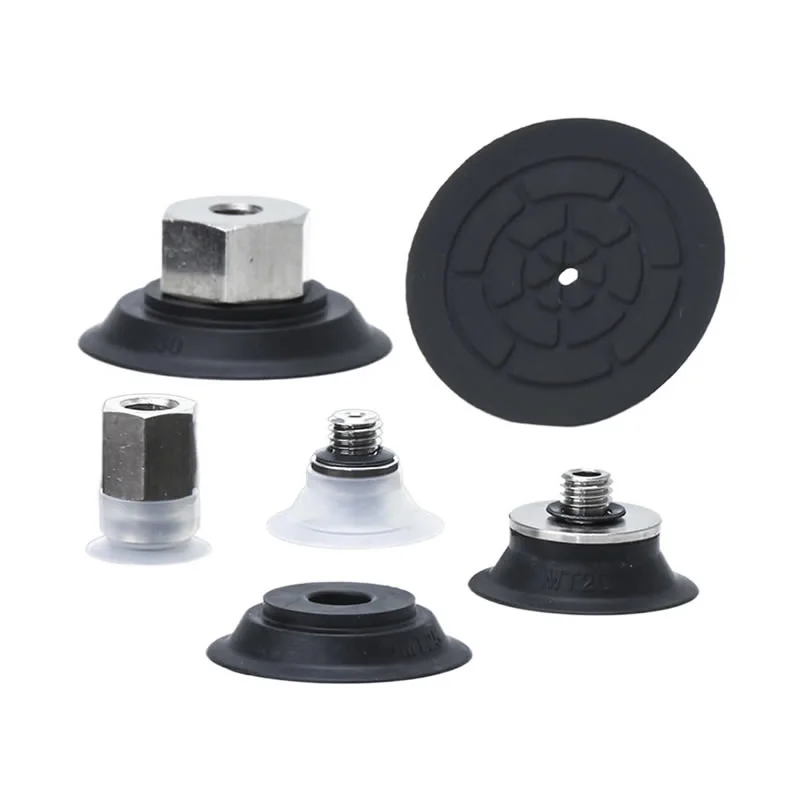

Tynde flade vakuumsugekopper ZP2

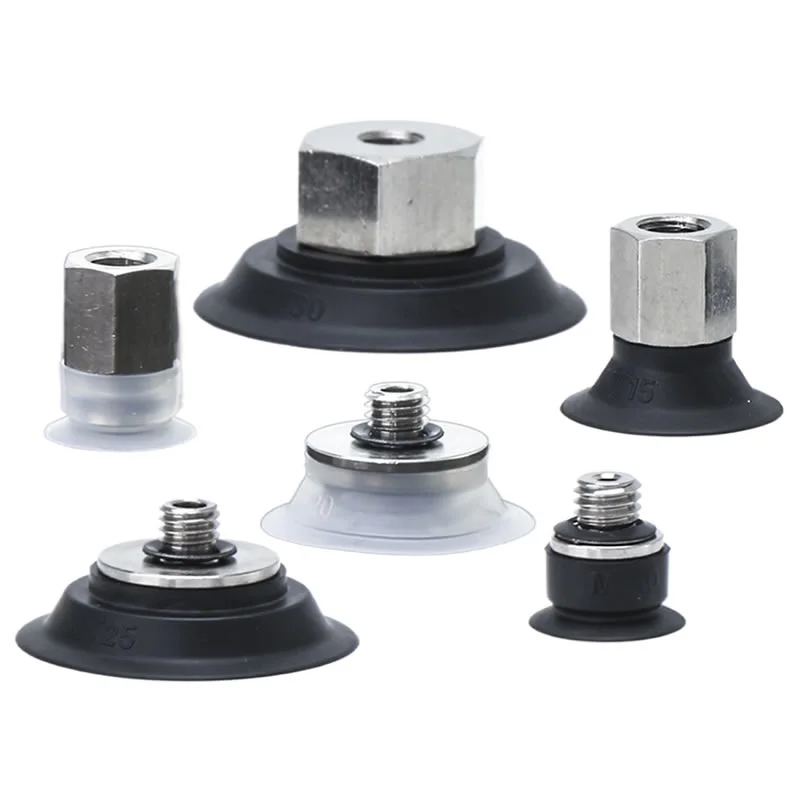

ZP2 Series Tynd Flad Vacuum Pad Unit
ZP2-T-serien med adapter tynd flad vakuumpude
Beskrivelse
Sådan bestiller du
Specifikationer / Materiale
Ansøgninger
Ressource
De tynde flade vakuumsugekopper ZP2 er præcisionskomponenter inden for pneumatiske gribesystemer, specielt designet til at håndtere tynde og let deformerbare emner. I industrielle specifikationer bærer de typisk den strukturelle kode "MT", hvilket betyder inkorporeringen af et specialiseret rillet design i deres indre struktur.
Produktegenskaber:Denne sugekop forhindrer effektivt deformation af flade emner under adsorption, hvilket gør den ideel til tynde plader, film og andre let deformerbare materialer.
Specifikationer:Sugekoppen fås i forskellige diametre, herunder φ10, φ15, φ20, φ25 og φ30.
Sugekop materialer:Fælles muligheder omfatter NNBR (nitrilgummi) og GS (ledende silikonegummi), hvor hvert materiale er skræddersyet til specifikke arbejdsmiljøer og delkrav.
Ansøgningsfelter:Tynde flade vakuumsugekopper ZP2 er meget udbredt i fremstilling, automatiserede produktionslinjer, robotteknologi og logistik osv. Den kan bruges til at transportere lette eller mellemvægtige flade genstande såsom glas, plastik og metal.
FAQ
Hvilke materialer er tilgængelige, og hvad er deres forskelle?
Tynde, flade vakuumsugekopper ZP2 fås i flere materialer, der matcher virkelige arbejdsforhold:
NBR: omkostningseffektiv, god slidstyrke til almindelig brug
Silikone: fremragende varmebestandighed og ikke-mærkende, ideel til følsomme overflader
PU (polyurethan): høj holdbarhed til højcyklusoperationer
FKM (Fluorrubber): stærk kemikalie- og olieresistens
EPR: velegnet til specifikke miljøkrav
Commaelec sikrer ensartet materialekvalitet og understøtter tilpasning til specielle applikationer (f.eks. antistatisk).
Hvilke emner er tynde flade sugekopper bedst egnet til?
Glatte, flade overflader såsom metalplader, glas, plastikpaneler
Tynde eller lette emner, der kræver stabil, ensartet kontakt
Anvendelser, hvor der er behov for minimal deformation og præcis positionering
Det tynde flade design øger kontaktarealet, forbedrer tætningen og reducerer luftlækage.
Hvad er temperaturmodstandsområdet?
Typiske områder (afhængig af materiale):
NBR: -10°C til 80°C
Silikone: -40°C til 200°C
PU: -20°C til 80°C
FKM: op til ~200°C med stærk kemisk stabilitet
Commaelec kan anbefale egnede materialer baseret på din faktiske temperatur og miljø.
Kan de bruges med lodret eller vandret vakuumindgang?
Ja. Tynde flade vakuumsugekopper ZP2 understøtter fleksibel installation:
Lodret vakuumindgang (standard for kompakte opsætninger)
Vandret/lateral indgang for pladsbegrænsede systemer
Kompatibel med adaptere og bufferbeslag
Commaelec tilbyder flere tilslutningsmuligheder for at passe til forskellige udstyrslayouts.
Hvordan vedligeholder man dem korrekt for at forlænge levetiden?
Kontroller regelmæssigt for slitage, revner eller deformationer på tætningslæben
Hold overfladerne rene for at undgå, at støv påvirker tætningsevnen
Undgå for stort vakuumtryk eller fejljustering
Brug bufferbeslag til at reducere stød i højhastighedsoperationer
Udskift slidte kopper i tide for at opretholde systemets stabilitet

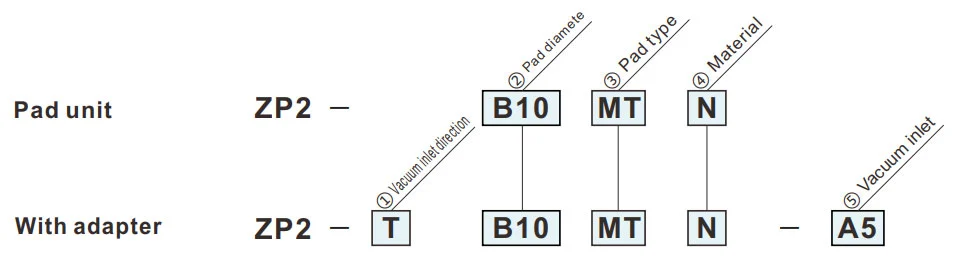

Sådan bestiller du
- Til adsorption af tynde plader eller film. Adsorptionsoverflade med rille.
- Deformation af den flade overflade under adsorption reduceres.
- Ikke egnet til forflytning af arbejdsemner, der belaster.
- Der kan opstå rynker afhængigt af arktykkelsen.
- Bekræft tykkelsen før brug.
| ①Vakuumindløbsretning | |
| T | Lodret |
| ③Pad type | |
| MT | Tynd flad (med rille) |
| ②Paddiameter (mm) | |
| B10 | ø10 |
| B15 | ø15 |
| B20 | ø20 |
| B25 | ø25 |
| B30 | ø30 |
| ④Materiale | |
| N | NBR |
| S | Silikonegummi |
| U | Urethan gummi |
| F | FKM |
| GN | Ledende NBR |
| GS | Ledende silikonegummi |
Grønt symbol er tilpassede modeller.
| ⑤ Vakuumindtag | |
| H5 | M5x0,8 (han) |
| B5 | M5x0,8 (hun) |
Dimensioner (mm)
Grønt symbol er tilpassede modeller.
MT
Tynd flad (med rille)
| Model | øA | øB | øC | øD | øE | |||
|
② Pad dia. |
③ Pad type |
④ Pad Materiale |
||||||
| ZP2 | B10 | MT |
N S U F GN GS |
10 | 11 | 8.5 | 6 | 4 |
| B15 | 15 | 16 | ||||||
| B20 | 20 | 21 | 13.5 | 10 | 6 | |||
| B25 | 25 | 26 | 15 | |||||
| B30 | 30 | 31 | 18 | |||||
Model til reference: ZP2-B10MTN
Adapter monteringsmål
Anvendelig pude: B10MT/B15MT
Anvendelig pude: B20MT/B25MT/B30MT
ZP2-T
Lodret
H5
| Model | øA | øB | øC | D | Adapter | |||||
|
① Vakuum indløbsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑤ Vakuum fjord |
||||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
H5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| B15 | 15 | 16 | ||||||||
| B20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| B25 | 25 | 26 | ||||||||
| B30 | 30 | 31 | ||||||||
Model til reference: ZP2-TB10MTGS-H5
ZP2-T
Lodret
B5
| Model | øA | øB | C | Adapter | |||||
|
① Vakuum indløbsretning |
② Pad dia. |
③ Pad type |
④ Pad Materiale |
⑤ Vakuum fjord |
|||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
B5 | 10 | 11 | 8 | ZP2A-M04 |
| B15 | 15 | 16 | |||||||
| B20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| B25 | 25 | 26 | |||||||
| B30 | 30 | 31 | |||||||
Referencemodel: ZP2-TB10MTGS-B5
Pudemateriale og egenskaber
⚪: Lille eller ingen indflydelse △: Kan bruges afhængigt af forhold X: Ikke egnet
|
Materiale
Karakteristika
|
Symbol | Durometer HS (±5°) |
Farve af gummi |
Drift temperatur område (°C) |
Olie modstand benzin |
Olie modstand benzol |
Grundlag modstand |
Syre modstand |
Vejrevne | Ozon modstand |
Afslidning modstand |
Vandtæt | Opløsningsmiddel modstand (benzen, toluen) |
Anvendelse |
| NBR | N | 50 | Sort | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Overdragelse af almindeligt arbejde, Bølgepap, Finerplade, Jernplade m.fl |
| Silikonegummi | S | 45 ~ 50 | Hvid | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder, Fjernelse fra trykstøbning, Tyndt arbejde, Foodprocessor |
| Urethan gummi | U | 50 ~ 60 | Brun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Bølgepap, Jernplade, Finerplade |
| FKM | F | 60 | Sort | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kemisk arbejde |
| Ledende NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Generelt arbejde med halvledere (statisk elektricitetsmodstand) | |
| Ledende silikonegummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halvleder (statisk elektricitet) |
Ovenstående tabel dækker kun generelle karakteristika for emnet gummimateriale. Blå symbol er tilpassede modeller.
Anvendelsesoversigt for pneumatiske komponenter (vakuum sugekop) i forskellige industrielle områder
I. Kernestyrker
II. Udvinding af applikationer efter industri
A. Medicin og medicinsk industri
A.1：Kernekrav:Ren og forureningsfri (FDA/GMP-kompatibel), skånsom og ikke-skadelig og forebyggelse af krydskontaminering
A.2 Nøglescenarier:
1. Farmaceutisk emballage: medicinflaske / farmaceutisk plade / infusionspose afhentning (fødevarekvalitets silikone sugekop, ingen partikeludskillelse)
2. Montering af medicinsk udstyr: kirurgiske instrumenter/medicinske katetre/stykker af protesehåndtering (justerbart undertryk, deformationsbeskyttelse)
3. Biologisk laboratorium: petriskål/centrifugerør/reagenskortoverførsel (kemisk resistent, sterilt kompatibel)
B. Elektronik- og halvlederindustrien
B.1 Kernekrav:antistatisk (10⁶-10¹¹Ω), præcisionspositionering (fejl ≤0,01 mm), ridsemodstand
B.2 Nøglescenarier:
1. Chip/halvleder: waferhåndtering, chipemballage (porøs keramik/antistatisk silikone sugekop, ensartet undertryk for at forhindre brud)
2. PCB/komponenter: Fleksibelt PCB, mikrokomponenter (0402 modstande) overflademonteret (tynde silikone/gel/mikro sugekopper for at forhindre rynker/rivning)
3. Skærm: LCD/OLED-panel, berøringsglasgreb (højt gennemsigtigt materiale, ingen pletter og ridser)
C. Automobil- og bildeleindustrien
C.1 Kernekrav:stort sug (enkelt sugeskive ≥500N), multispecifikationstilpasning (metal/plastik/glas), skridsikker
C.2 Nøglescenarier:
4. Kropsfremstilling: Stålplade/dørkarmhåndteringssvejsning (gummi-/multisugekopper med stor diameter, skridsikker tekstur)
5. Glas / Interiør: Forrudemontering, lædersædeoverfladeoverførsel (temperaturbestandig silikone / svampe sugekopper, beskyttelse mod deformation)
6. Dele: motorcylinderhus / gearkassehusgreb (vakuum + mekanisk lås, anti-fald)
D. Fødevare- og emballageindustrien
D.1 Kernekrav:Fødevaregodkendt materiale (FDA-certificeret), let at rengøre, knusningsbestandigt
D.2 Nøglescenarier:
1. Håndtering af fødevarer: bagværk / frisk kød / frugtsortering (lavsugende svampesugekop, lugtfri og nem at vaske)
2. Emballageautomatisering: åbning af emballagepose, steril kartonstøbning (statisk eliminering/ flerpunktssugning, velegnet til tynd/hård emballage)
E. Logistik- og lagerbranchen
E.1 Kernekrav:effektiv tilpasning (flere specifikationer af varer), stabilt tryk, anti-fald
E.2 Nøglescenarier:
1. Kartonhåndtering: e-handel kartonsortering (justerbart sugesystem, vakuumtryk)
2. Plade/rulle: Træplade/plastfilmrulleoverførsel (lang strimmel/ringformet sugekop, ensartet adsorption for at forhindre forskydning)
F. Ny energi og specialindustrier
F.1 Ny energi (lithium batteri/pv):
1. Lithium batteriplade (anti-statisk porøs sugekop, anti-støv), fotovoltaisk glas (stor sugekop i silikone, ingen ridse)
F.2 Tryk og papir
1. Indfangning af papir/tryksager (absorberende papirmateriale, let undertryk for at forhindre rivning og blækforurening)
III. Sammenfatning af kernetilpasningslogik
| Arbejdsemnets egenskaber | Pipette tilpasningsprogram | Tilsvarende branchescenarier |
| Tynd / skrøbelig / præcision | Silikone/keramisk materiale, mikroundertryk, mikrosugemundstykke | Elektroniske halvledere, lægemidler |
| Tunge ting / Stor størrelse | Gummimateriale, sugekop med stor diameter, multi-sugekoparray | Biler, logistikpaneler |
| Sundhed/Forebyggelse af forurening | Fødevare-/medicinsk silikone, let at rengøre struktur | Medicin, mad |
| Bløde/uregelmæssige overflader | Svampmateriale, deformerbar sugekop | Bilinteriør, mad |
| Antistatiske krav | Antistatisk silikone, ionvindstøttet | elektronisk halvleder |
Installationsmanual
Download PDF
Advarsel + Forsigtig （Læs før brug）
Download PDF
